Detalhes do produto:
|
nome: | Linha de produção de vidro de isolamento automática | Design: | Projeto de Moudular |
---|---|---|---|
Tamanho de Max.glass: | 2500*3500mm | Tamanho de Min.glass: | 450*280mm |
Velocidade de lavagem do vidro: | 2-10m/min | Espessura de vidro: | 3-12mm |
Espessura de vidro de isolamento: | 50mm | Escovas de lavagem: | 3pairs |
Realçar: | produção da vitrificação dobro,linha de vidro de isolamento |

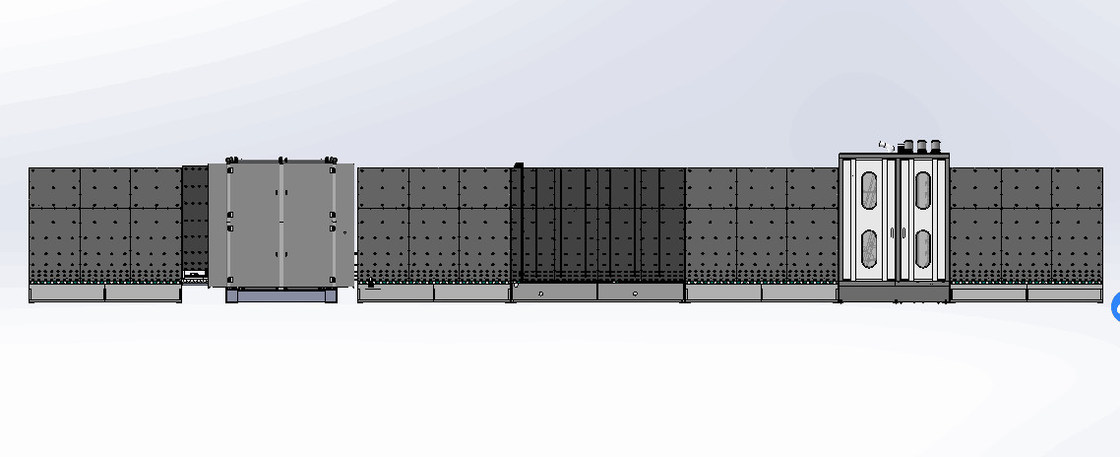

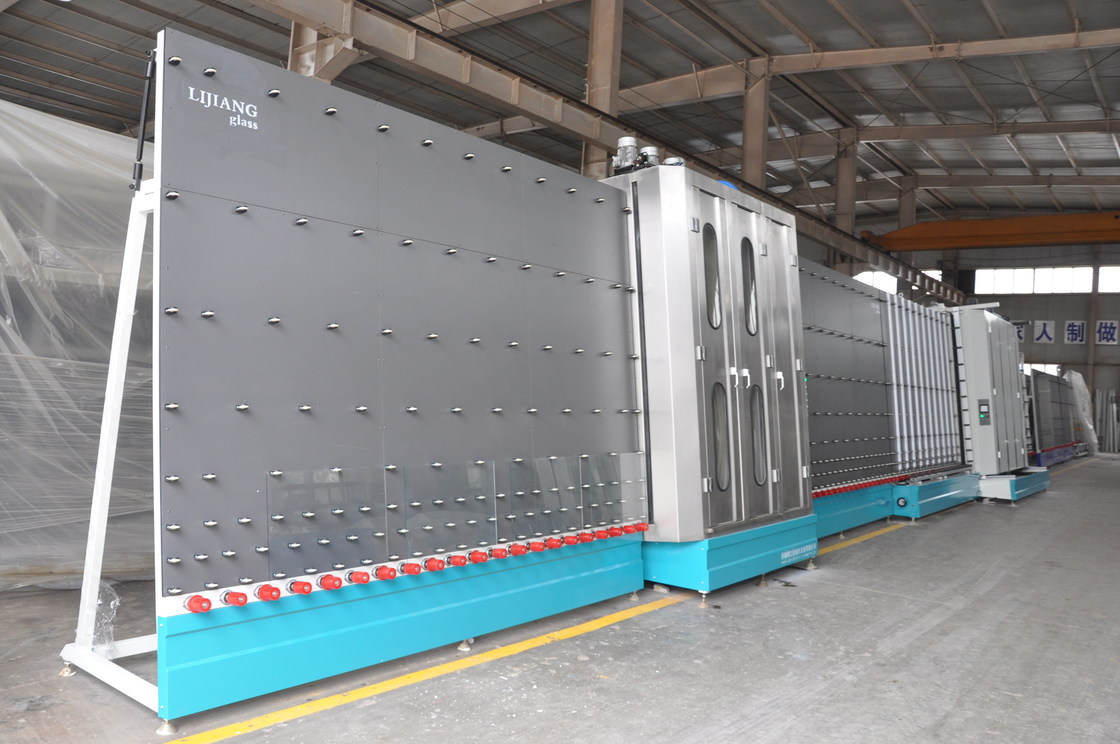

A linha de produção de vidro de isolamento automática LJBZ2535 é dividida em 7 porções, ele pode fazer o vidro dobro, o vidro triplo e o vidro pisado.
1,1 estação do transporte, vertical com a parede de apoio do rolo
Este sensor na maquinaria de vidro da produção pode automaticlly reconhecer o baixo vidro de e.
O rolo do transporte, ambos o bilateral está movendo-se ao mesmo tempo, certificando-se que o vidro pequeno pode passar perto.

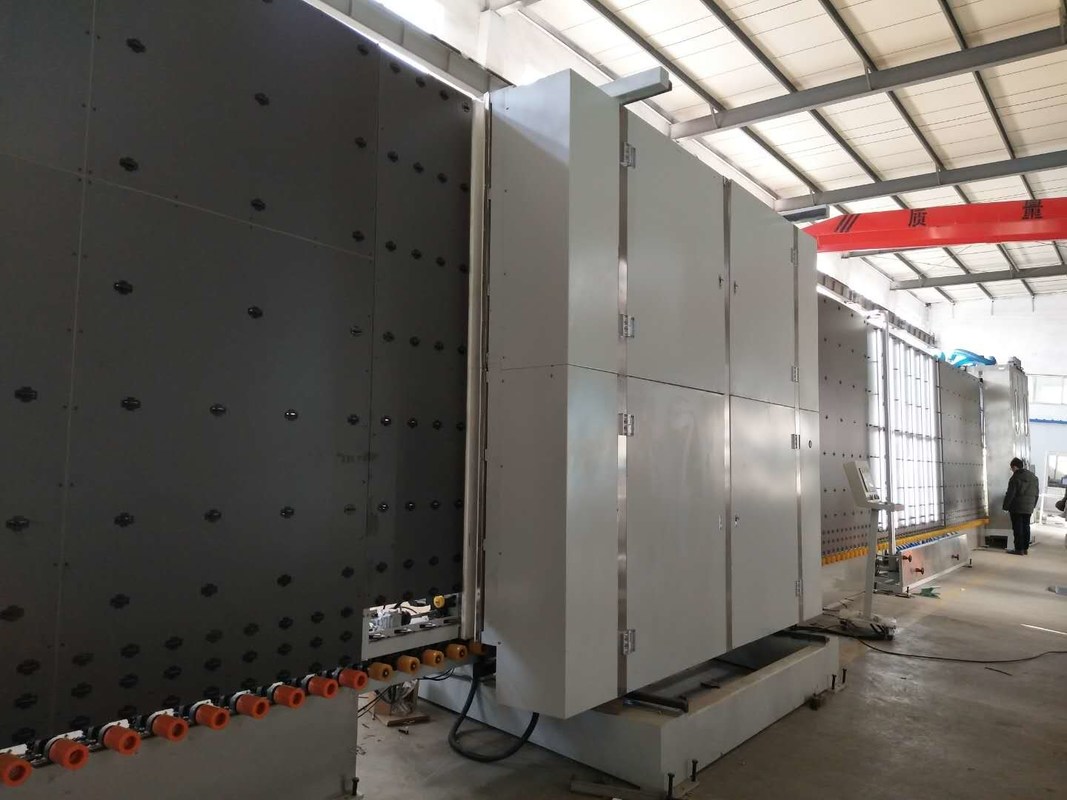

1.2Washer e secador
A linha de produção da máquina de lavar foi feita completamente da zona de aço inoxidável, de secagem com proteção sadia.
A parte mais seca pode ser dividida no up&down duas porções e adota a faca da frequência. As duas peças trabalharão ao mesmo tempo quando secas um grande vidro do tamanho, quando houver somente umas para baixo-partes que secam para o vidro pequeno do tamanho, salvar muitas energia e eletricidade.
Máquina de lavar da placa de vidro, 2,50m
Espessura da placa de vidro: 3-15 milímetros
Processando dimensões: 450x280 milímetro até 2700 milímetros
Pneu: 6bar, R do ¼
1.3.Inspection e quadro manual que posicionam a estação
O equipamento de vidro isolado estava transportando com a frequência controlada, corredor lisamente. O dispositivo de posicionamento de alumínio do quadro é dividido em duas porções, ao produzir as partes pequenas de vidro, a primeira metade do quadro de alumínio sob o posicionamento não se move, somente a segunda metade do quadro de alumínio que posiciona a atuação.
A luz de alta qualidade da inspeção, pode claramente verificar se o vidro está limpando ou não.
Pode medir a espessura do vidro e do espaçador para o trabalho seguinte da imprensa.
Inspeção e quadro manual que posicionam a estação
Espessura da placa de vidro: 3 até 45 milímetros
Quadro ajustado para trás, ajustável stepless horizontal e vertical de 2 milímetros até 20mm
1,4 máquina dos filling&press do gás
Montagem automática, enchimento do gás e pressão de unidades de vidro de isolamento.
Tem 74 pontos ajustáveis (aprenda de Bystronic) para garantir que a peça da imprensa não fora da forma.
A proporção do gás pode ser ajustável e o processo inteiro do enchimento pode indicar no tela táctil. Relação video
Espessura da unidade: máximo 55 milímetros
Espessura da placa de vidro: máximo 15 milímetros
Tamanho de Max.glass | 2500mm*3500mm |
Tamanho de Min.glass | 280milímetros *400mm |
Espessura de vidro | 3-15mm/19mm |
Espessura de vidro de isolamento | 50mm/60mm |
Velocidade de lavagem do vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
