Detalhes do produto:
|
Nome da produção: | Linha de corte de vidro do CNC | Tamanho máximo da carga: | 2600*2000 |
---|---|---|---|
Tamanho máximo do corte: | 2600*2000 | Espessura de vidro: | 3 - 19mm |
Tensão: | 380v 50Hz 3P | Circunstância: | Novo |
Realçar: | máquina de vidraria,máquina de vidro da vitrificação dobro |

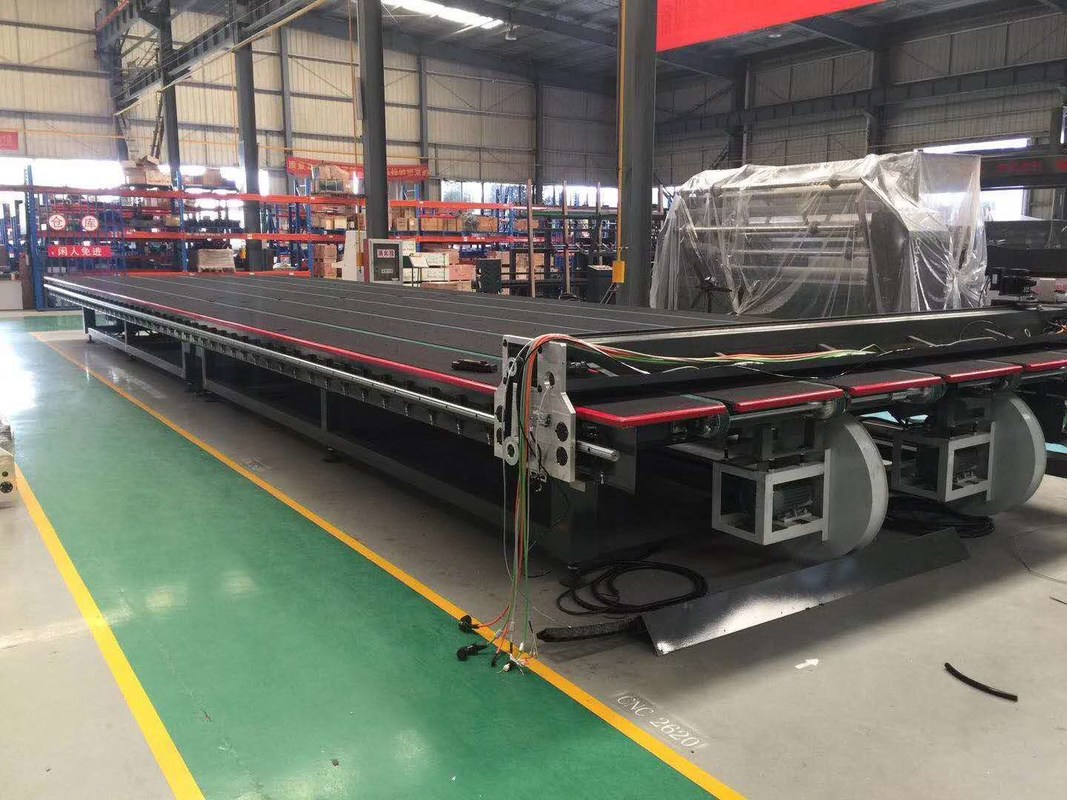

O plano total do projeto: A linha de corte de vidro automática do CNC é composta da tabela de carga automática, tabela automática do corte e ar-flutuada quebrando a tabela. A linha de corte de vidro automática é usada principalmente no processamento do vidro liso, que pode rapidamente e exatamente carregar folhas, folhas de quebra mecânicas de vidro e ar-flutuadas em linha reta, especial-dadas forma do corte. O fluxo de trabalho é como segue: A tabela de carga usa o retorno mecânico, através do copo da sução do vácuo que toma a folha de vidro da cremalheira, colocou à tabela de carga. O vidro é transportado à tabela do corte através do rolo na tabela de carga e na correia transportadora na tabela do corte. O suporte do cortador no feixe do corte da máquina de corte conduz o cortador ao movimento na alta velocidade no sentido de X e no sentido de Y pelo servo motor. Usando a rotação do motor da Z-linha central para controlar a trajetória do tangente da ferramenta. Ao mesmo tempo, a pressão do cortador e a profundidade do cortador são controladas pela quantidade análoga, e os quatro machados são operados simultaneamente para cortar. Quando o corte é terminado, a folha de vidro está enviada à tabela de quebra ar-flutuada para quebrar através do coxim de ar formado pela correia transportadora e pela tabela de quebra.
Espessura | 3~19mm |
Precisão do corte | ±0.15 |
Precisão do corte do vidro especial-dado forma | ±0.20 |
Velocidade do corte | 0-200m/min |
Transportando a velocidade | 0-25m/min |
Tamanho da máquina | 9600X2800X900±20mm |
Altura da tabela de funcionamento | 900mm±20mm |
Peso | 2600kg |
Poder total do equipamento | 5-8kw |
Quebrando a barra | tipo 1+1 |
Tamanho da tabela | 9600x2800x900mm |
Espessura de vidro | 3-19mm |
Poder | 4kw |
Altura da tabela | 900 + 20mm |
Tamanho da folha | 1500 *1200mm (única carga lateral) |
Tamanho máximo da carga | 2600 x 2000 milímetros |
Espessura de vidro da folha | 3 ~ 19mm |
Profundidade de trabalho da absorção | 700 milímetros |
velocidade de passeio da X-linha central | 5-25m/min (ajustável) |
velocidade de passeio da Y-linha central | 8-12 m/min (ajustáveis) |
Transportando a velocidade | 5-25m/min (ajustável) |
Número de braços da aleta | 8 braços (carga lateral dobro) |
Número de únicos otários do braço | três |
Tipo da carga | Carga lateral dobro |
Ciclo de funcionamento | 45S (15S para cada posição adicional) |
Fonte de alimentação da instalação | AC380V/50HZ (as circunstâncias especiais podem ser ajustadas de acordo com exigências de cliente) |
Poder total da instalação | 5-10 quilowatts |
