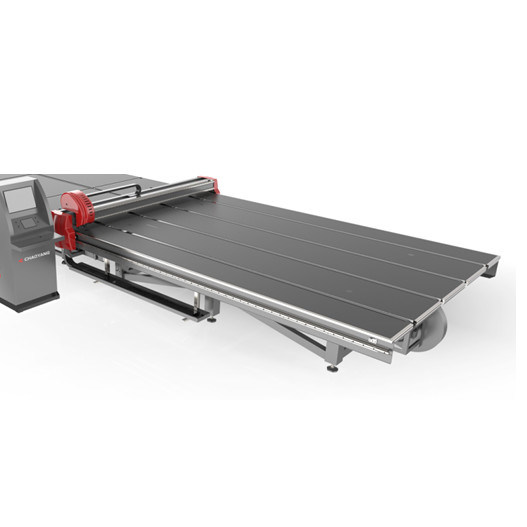

Máquina de corte de vidro automatizada 2600*2000 do CNC para a linha de corte de vidro

Máquina de corte de vidro automatizada 2600*2000 do CNC para a linha de corte de vidro
Máquina de corte de vidro automatizada 2600*2000 do CNC para a linha de corte de vidro Máquina de corte de vidro automatizada 2600*2000 do CNC para a linha de corte de vidro

Imagem Grande :  Máquina de corte de vidro automatizada 2600*2000 do CNC para a linha de corte de vidro

Detalhes do produto:
Lugar de origem: Jinan, China
Marca: LIJIANG
Certificação: CE
Número do modelo: CNC-2620
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Negociável
Preço: Negotiable
Detalhes da embalagem: RECIPIENTE
Tempo de entrega: 45 dias
Termos de pagamento: L / C, T / T
Habilidade da fonte: 40 conjuntos por mês

Máquina de corte de vidro automatizada 2600*2000 do CNC para a linha de corte de vidro

descrição
Nome: Máquina de corte de vidro Tensão de fonte de alimentação: 380V/50HZ
Sistema servo: Servo motor de Yaskawa Tamanho de vidro: 2600*2000
Espessura de vidro: 3 - 19mm Precisão do corte: ±0.15
Velocidade do corte: 0-200m/min
Realçar:

máquina de vidraria

,

máquina de vidro da vitrificação dobro

Máquina de corte de vidro automática do CNC 2600*2000 para a linha de corte de vidro

  1. Princípios básicos:

Seu princípio de funcionamento é transportar o vidro de corte transportando a correia ao worktable, entrou automaticamente a posição do vidro através do sistema da exploração fotoelétrica, e então a cabeça de corte com a roda de diamante no suporte do cortador move-se ao longo dos sentidos de X e de Y respectivamente pelo controle de programa, cutc a folha. O controlador do movimento do CNC é usado na peça de controle da máquina, e o servo motor avançado da C.A. é usado na divisória da movimentação.

Máquina de corte de vidro automatizada 2600*2000 do CNC para a linha de corte de vidro 0

  1. Composição do equipamento:

Tabela automática do corte: Consiste no mecanismo do chassi, mecanismo do feixe, mecanismo do worktable, mecanismo da faca de corte, transportando o mecanismo, a exploração fotoelétrica posicionando o mecanismo e o sistema de controlo bonde.

  1. Etapas de funcionamento detalhadas:

Refira “instruções para o uso da tabela de vidro totalmente automático do corte”

  1. Desempenho do equipamento:

1, o material do chassi é soldado e formado pelo aço decontenção da ponte da seção do padrão nacional (Q345A) após o tratamento de envelhecimento. As propriedades mecânicas, a plasticidade e as propriedades de soldadura detalhadas deste tipo do aço são boas. O quadro é processado no conjunto, e a estabilidade e a precisão do equipamento são melhoradas extremamente moderando o tratamento do envelhecimento para assegurar a estabilidade do produto. Depois que especial o processo da remoção de oxidação, os pontos da oxidação da superfície e a camada do óxido são removidos. O revestimento superior é pulverizado com a primeira demão de primeira qualidade da cola Epoxy e o revestimento superior é pulverizado com a pintura de primeira qualidade do automóvel.
2, com a análise do software profissional da estrutura, o equipamento asseguram a estabilidade, equilíbrio dinâmico, força mecânica para conseguir o fósforo o mais perfeito, e asseguram-se de que a estrutura da tabela não esteja deformada.
3, o dispositivo têm uma função de restauração chave. Pode terminar todas as preparações antes de começar automaticamente clicando no tela táctil, que melhora extremamente a eficiência do trabalho.
4, arranjo razoável de cabos e tubulações de gás integrais e selagem completa
5, guia linear silencioso de alta velocidade são adotados para o trilho de guia, que tem a precisão alta do corte e de baixo nível de ruído.
6, servo motor de Ankawa do japonês avançado são usados na parte de condução, que faz o equipamento seguro, erro pequeno e eficiente.
7, válvula de solenoide proporcional de SMC do japonês são usados cortando o arroz. A pressão é ajustada automaticamente de acordo com a espessura de vidro. A cabeça de cortador gerencie 360 graus, e o cortador superior e mais baixo da proteção corta (toda a linha reta e todos os tipos do vidro dado forma especial podem ser cortados exatamente).
8, a cabeça da faca são equipados com a função da proteção da faca. Se as quedas da cabeça da faca fora da diferença de vidro ou de vidro, o programa para automaticamente, eficazmente impedindo dano às peças e ao vidro.
9, movimentação de alta velocidade do motor dobro (grande servo de Yaskawa da inércia) asseguram a velocidade e a facilidade do corte
10, dispositivo do transporte, dispositivo de transmissão automática, convenientes síncronos para que a transmissão de vidro, o regulamento da velocidade da conversão de frequência, estável e fácil superiores e mais baixos aperfeiçoe a velocidade da transmissão
11, dispositivo de posicionamento, sistema de posicionamento da exploração fotoelétrica
12, função da compensação, compensação da excentricidade da ferramenta, compensação do afastamento, compensação do passo

  1. Configuração mecânica:
  1. , Rolamento principal de NSK: NSK;
  2. , Guideway: FUJUN;
  3. , Cremalheira/engrenagem: RUIAN;
  4. , Roda da faca/suporte: Jogador, Alemanha;
  5. , Tabela: Feltro industrial importado;
  6. , Placa de tabela: placa high-density impermeável;
  1. Configuração elétrica:
  1. Tensão de fonte de alimentação: 380V/50HZ (as circunstâncias especiais podem ser projetadas de acordo com exigências de cliente)
  2. Pressão da fonte do gás: 0.6-0.8 Mpa; (Usuário fornecido)
  3. Sistema servo: Servo motor de Yaskawa
  4. Conversor: Delta
  5. Transportando o redutor: Sankai/Zhongyan
  6. Válvula proporcional: SMC
  7. Válvula de solenoide principal: Airtac
  8. Controlador do movimento: GUGAO/OPTIMA
  9. Relé intermediário: Hequan/Puruide
  10. Contator da C.A.: Schneider
  11. Interruptor do motor: Schneider
  12. Interruptor do ar: Zhengtai
  13. Interruptor de proximidade: Guangchuan/puruide/aotongmike

Nota: Segundo a data de entrega e a melhoria técnica, a empresa da produção reserva o direito de substituir as partes compradas do mesmo tipo.

  1. Parâmetro técnico
Tamanho máximo2600X2000mm
Espessura3~19mm
Precisão do corte±0.15
Precisão do corte do vidro especial-dado forma±0.20
Velocidade do corte0-200m/min
Transportando a velocidade0-25m/min
Tamanho da máquina9600X2800X900±20mm
Altura da tabela de funcionamento900mm±20mm
Peso2600kg
Poder total do equipamento5-8kw
  1. Peça do software:

Controlador do movimento:

1) Velocidade running rápida, corredor liso, precisão de controle alta, estrutura de controlador modular;

2) A relação homem-máquina é simples e generosa, o ajuste do parâmetro é simples, os parâmetros que precisam de ser alterados por operadores são menos, simples e intuitivos, e as exigências para operadores são baixas.

3) Canalize o modo do corte, modo de posicionamento fotoelétrico do corte e o modo direto do corte é ajustado livremente com as opções. O modo automático do corte e o modo de operação do ar podem ser comutados a qualquer hora durante o processamento.

4) O assentamento gráfico que programa, seleto da biblioteca especial-dado forma da biblioteca, ajustou os parâmetros relevantes, processando a quantidade, assentamento automático, gerando processando a trajetória;

5) Termine o armazenamento do estoque de vidro da pressão, uma vez que a pressão de corte de cada espessura da especificação é entrada e salvar, ele pode diretamente ser invocado;

6) Tempo real que segue e que indica do trajeto de processamento, gravação oportuno de coordenadas do movimento, estado da linha central, estado I/0, gravação automático do diagnóstico de falha e alarme;

7) Receba uma variedade de software super de processamento do pacote dos documentos, arquivo de AUTOCAD DXF, o sistema tem seus próprios gráficos que editam o software (exatamente o mesmo que o método da edição de Paul);
8) Programação gráfica do assentamento da biblioteca, selecionando a forma anormal da biblioteca, ajustando os parâmetros relevantes, processando a quantidade, assentamento automático, gerando processando a trajetória;

9) A função de classificação de arquivos da classe de DXF, incluindo o ponto o mais próximo, ponto de entrada, ou por gráficos colore opções no sentido horário, no sentido anti-horário de classificação e outras. Livre o interruptor entre o corte monofásico e o corte bidirecional é realizado.

10) A função de posicionamento fotoelétrica, de acordo com o ângulo real da posição e de deflexão, ajusta automaticamente o corte;

11) Função da compensação: utilize ferramentas a compensação da excentricidade, compensação do afastamento, compensação do passo;
12) Todos os tipos da proteção: incluindo o limite macio e duro, o limite da pressão do cortador, parada de emergência externo controla e assim por diante.

Software da otimização:

  1. Resultados importáveis da otimização feitos no escritório
  2. O esquema do corte pode manualmente ser criado e editado
  3. Com cópia e funções móveis
  4. Edição manual da sequência do corte
  5. O esquema do corte pode rapidamente ser criado por modos de X, de Y e de Z.
  6. Otimização simultânea de remendos originais e pequenos múltiplos
  7. Typesetting aperfeiçoado sem limitação do tamanho
  8. Rotação do resultado, gestão do espelho, etc. aperfeiçoados.
  9. Gestão da prioridade para a otimização pequena do corte do tamanho
  10. Gestão da prioridade da otimização de vidro original da folha
  11. Processamento dos gráficos da função da exploração do molde e da exploração
  12. Gestão de armazenamento de vidro original da folha
  13. 20 algoritmos de otimização eficientes
  14. Os gráficos do corte podem ser editados
  15. Impressão do projeto da etiqueta e da etiqueta (Etiqueta-MANEIRA)
  16. Impressão clara do relatório aperfeiçoado do resultado
  17. Importação do arquivo de dados de Excel
  18. Baixa-e e gestão de vidro adesiva do corte
  19. Uma biblioteca dos gráficos que contém 350 gráficos paramétricos, incluindo todos os gráficos de uso geral datilografa (a Geo-maneira)
  20. Sistema de CAD bidimensional com função de processamento anormal da exploração (Cad-maneira)
  21. Automaticamente convertendo sinais digitais dos sistemas do CNC na formação gráfica aponta
  22. Há muitas escolhas de língua para a relação da operação do software, incluindo a relação chinesa.
  23. Continue a programação de software internacional a mais atrasada, forneça versões promovidas no tempo real, e consiga as exigências funcionais as mais atrasadas para clientes
