Lugar de origem:
China
Marca:
LIJIANG
Certificação:
CE

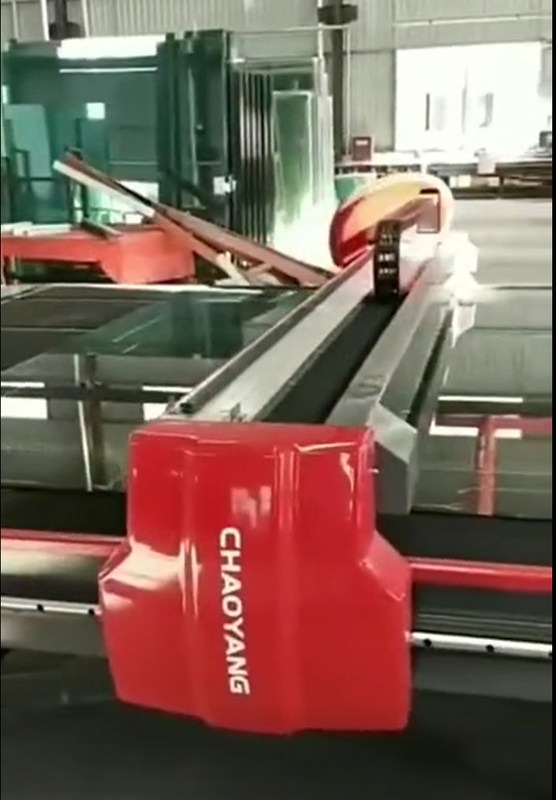

Máquina de corte de vidro automática fácil de operar para o corte de vidro
Composição do equipamento
A máquina de corte de vidro automática consiste no mecanismo do chassi, mecanismo do feixe, mecanismo do worktable, mecanismo da faca de corte, transportando o mecanismo, a exploração fotoelétrica posicionando o mecanismo e o sistema de controlo bonde.
princípio de funcionamento
A máquina de corte de vidro automática é transportar o vidro de corte transportando a correia ao worktable, entrou automaticamente a posição do vidro através do sistema da exploração fotoelétrica, e então a cabeça de corte com a roda de diamante nos movimentos do suporte do cortador ao longo dos sentidos de X e de Y respectivamente pelo controle de programa, cortou a folha. O controlador do movimento do CNC é usado na peça de controle da máquina, e o servo motor avançado da C.A. é usado na divisória da movimentação.
Parte mecânica
1. Tabela de funcionamento: Placa high-density impermeável
2. tabela: Feltro industrial importado (preto)
3. quebrando a barra: madeira maciça (cor natural)
Nota: Segundo a data de entrega e a melhoria técnica, a empresa da produção reserva o direito de substituir as partes compradas do mesmo tipo.
Parâmetro técnico
1. Quebrando a barra: tipo 2+1
2. tamanho da tabela: 4300 *3200mm
3. espessura do vidro: 3-19mm
4. poder: 4kw
5. altura da tabela: 900 + 20mm
parâmetro técnico
| precisão do corte | ≤±0.30mm |
| tamanho de max.cutting | 3660×2750mm |
| tamanho de min.cutting | 100×100mm |
| espessura de vidro | 3~19mm |
| velocidade do corte | max100m/minuto |
| altura da tabela de funcionamento | 930±25mm |
| altura da tabela do corte | 4710×3250×930mm |
| dimensão da tabela do corte | 1500kg |
| velocidade de transporte da tabela de carga | 40m/min |
| velocidade da inclinação de tabela da carga | 7m/min |
| a tabela de carga envia a distância | 1000mm |
| tamanho da tabela de carga max.absorb | 3660×2750mm |
| tamanho da tabela de carga min.absorb | 1800×1800mm |
| dimensão da tabela de carga (estação impar) | 6000×3900×930mm |
| espessura máxima da embalagem de vidro | 800mm |
| altura do nog de min.glass | 240mm |
| quebrando a dimensão da tabela | 4200×3000×930mm |
| poder do motor do coxim de ar | 5.5kw |
| pressão de ar | 0,5--0.8Mpa |
| fonte de alimentação | AC380V 50Hz |
| poder total | 18.5KW |
