Detalhes do produto:
|
Nome: | linha de vidro de isolamento | Tamanho de vidro máximo: | 2000mm*2500mm |
---|---|---|---|
Tamanho de vidro mínimo: | 450mm*280mm | Espessura de vidro: | 3-15mm |
Espessura de IG: | 50mm | Velocidade de lavagem: | 2-10m/min |
Velocidade do transporte: | 45m/min | Pressão de ar: | 0.8MPa |
poder total: | 380V 50Hz | Peso: | 5200kg |
Realçar: | Equipamento de vidro isolado transferência,equipamento de fabricação de vidro de 15mm |
isolando o pruduction de vidro, dobre o vidro operação do estábulo da eficiência elevada de três vidros
A linha de produção de LIJIANG adota a tecnologia a mais atrasada, sua finalidade principal é criar a qualidade da parte alta, fornecer clientes a tecnologia de produção a mais atrasada, para melhorar a eficiência da produção, para salvar custos de gastos de fabricação e para produzir benefícios máximos.

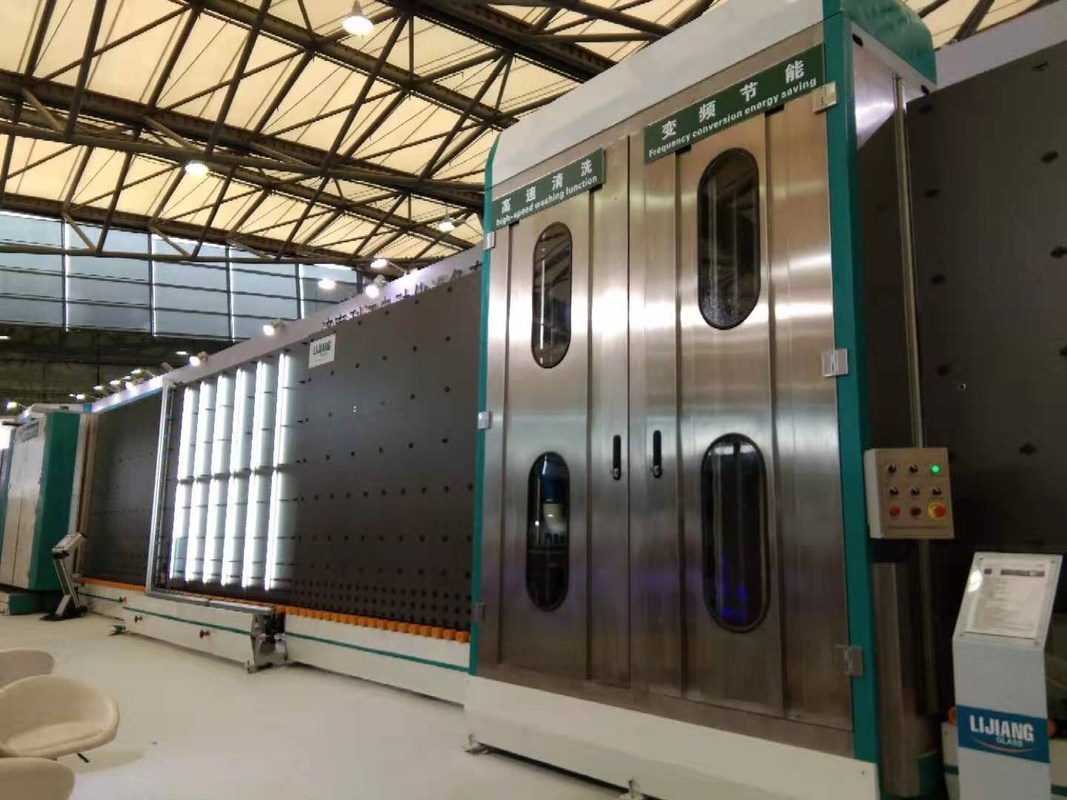

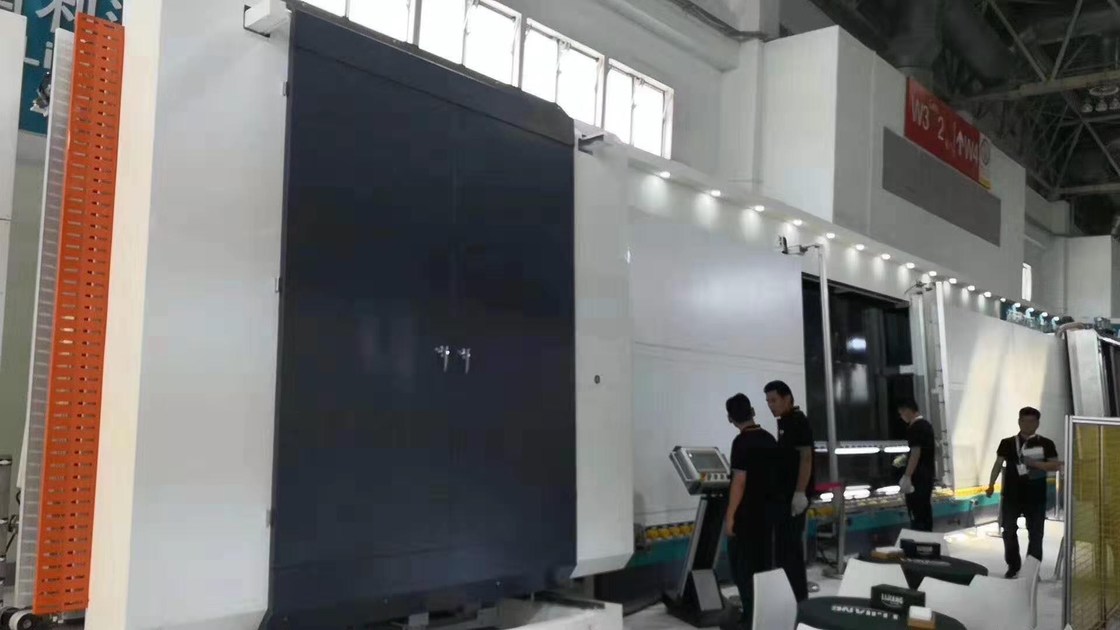

Agora LIJIANG tem principalmente dois tipos da linha de IG com duas tecnologias diferentes diferentes. (Imagem 1) os usos um transferem as rodas ao vidro do transporte, e a outro (imagem 2) é uma nova tecnologia que use a tecnologia deflutuação para transportar o vidro. Esta nova tecnologia é impedir que o vidro esteja contaminado pelas rodas e deixando traços, assim que a nova tecnologia é usada para melhorar a produção de IG de alta qualidade.
Toda da parte dianteira e da parte traseira de transferência a roda é movida, tudo transferido ativamente. Pode garantir a passagem de vidro grande e grossa completamente lisamente.
O ar novo – a tecnologia de flutuação usa o ar para apoiar o vidro e o vidro de transferência. Quando o vidro é lavado claramente da máquina de lavar, usando o ar para transportar o vidro, não estará contaminado. Assegure-se de que o vidro de isolamento produzido seja do mais de alta qualidade.
Este sensor é instalado antes da máquina de lavar. Pode automaticamente reconhecer a baixa-e superfície do vidro rapidamente e precisamente, impedindo que o vidro deixe cair a baixa-e superfície.
Linha de produção etapas da eliminação de erros
1.Place a máquina em posição de entrante a material que parte em ordem
2.Use um calibre nivelado ou um nível e duas partes do vidro 1500X1500 (espessura de 5mm, vidro branco com borda de moedura fina) para nivelar cada seção da máquina de modo que as duas partes de vidro sejam em nível acima e abaixo de um plano
3.Install a tubulação de água do fã, tubulação de ar e tanque de água
NOME | ORIGEM | TIPO |
Motor de transferência | Alemanha | SIEMENS |
Motor da escova | Alemanha | SIEMENS |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo bonde de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
calibre bonde | China | MIRAN |
Interruptor fotoelétrico | Coreia | AUTONICS |
EQUIPAMENTO CO. DA AUTOMATIZAÇÃO DE JINAN LIJIANG, LTD |
Poder sobre e trabalho
Depois que a máquina é posta sobre, desaparafuse o interruptor de parada da emergência no painel da operação da imprensa e da máquina de lavar lisas, pressione-o para restaurar ou tecla "Iniciar Cópias" no painel da operação da imprensa da placa, e verifique-o se os interruptores do botão no painel da operação da imprensa e da máquina de lavar lisas estejam no estado de correspondência.
Produção de vidro de isolamento
Primeiramente, põe duas partes de vidro na seção de alimentação por sua vez, pise no pé, deixe o vidro na seção de lavagem, de acordo com o botão de controle stepless da velocidade do painel de então do ajuste da temperatura ou no tela táctil ajustar a velocidade da máquina de lavar, ajustam a velocidade da secagem de lavagem do ar.
A seção de lavagem de vidro, lavando a seção da descarga, à caixa no período de verificação de parada, verificação se o vidro está limpo, qualificado após o piso a pé interruptor à primeira parte de vidro na placa ou à parte de posse do posicionamento, do suporte ou do feixe uma placa de vidro antes de pressionar para absorver o vidro no passado, cara da placa para abrir no lugar, no período de descarga de lavagem da segunda parte de vidro no meio da primeira parte de vidro sairá do período desde que o lançamento, na caixa no período da verificação, posicionando a parada, qualificou o quadro manual que pisa a pé interruptor, o vidro do quadro nas partes que posicionam a pressão. O vidro de isolamento comprimido pode automaticamente ser transferido à seção de alimentação da linha automática da colagem da selagem. (na plataforma giratória, à parada fotoelétrica. A etapa no pé e na tabela de inclinação cairá para baixo automaticamente. Depois que o vidro é removido, a etapa no pé e na tabela de inclinação aumentará. (selecione se usar a função do derrubamento da tabela do derrubamento de acordo com o tamanho do vidro) (a tabela do derrubamento é configurada para a seleção)
