Detalhes do produto:
|
Nome da produção: | Máquina de corte de vidro | Tamanho da máquina: | 2800mm*4200mm |
---|---|---|---|
Espessura de vidro: | 3 - 15mm | Tabela de carga: | Sim |
Tabela do corte: | Sim | Garantia: | 1 ano |
Quebrando a tabela: | Sim | ||
Realçar: | máquina da tabela do corte de 0,08% vidros |
Máquina de corte de vidro do CNC com os otários da tabela e do vidro do corte
Içando exigências:
Com corda de fio dois de aço paralela pendurar no parafuso tensor, não será enviesada, para manter lentamente e levemente o nível da tabela, e para impedi-lo espremer e impactar por outros objetos.
Corda de fio de aço, diâmetro: 12-14mm, comprimento: 3.5m-4m/pcs.
Número | Nome | Tipo | Número | Notas |
1 | Tabela de carga | Braços do dobro YR-28/42 com única posição | 1pcs | |
2 | Tabela do corte | YR-CNC28/42 | 1pcs | |
3 | Quebrando a tabela | YR-30/42 | 1pcs | |
4 | Trilhos | 15kg/m | 3.8m*2pcs | |
5 | Posicione o tronco chain | YR-SPT28/42-072 | 1pcs | |
6 | Acorrente o tronco | YR-SPT28/42-097 | 1sets | |
7 | Tronco tripartido | YR-SPT28/42-098 | 1sets | |
8 | Tronco de cabo | YR-SPT28/42-099 | 1sets | |
9 | Tampa elétrica do cabo do armário | YR-SPT28/42-099 | 1pcs | |
10 | Soldadura do trilho | YR-SPT28/42-094 | 2pcs | |
11 | Encaixe limitado de Y | YR-SPT28/42-0986 | 3pcs | De acordo com a posição do local |

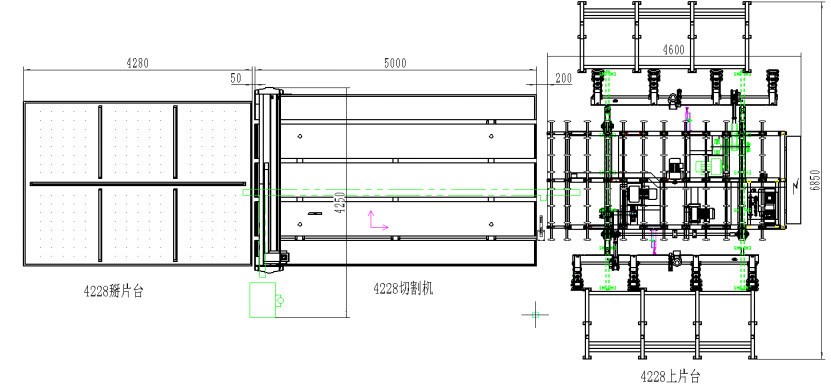

Exigências técnicas:
1. o trilho de superfície é em nível, a retidão accuracy≤0.08%
2. a altura da tabela de carga é 5-7mm mais altos do que a tabela do corte do CNC.
3. o encaixe limitado linha central da tabela de carga Y assegura a posição quando a tabela de carga parou.
4. os cabos são arrumados recolhido no tronco, cabo exposto devem ser cobertos com o tubo do protetor.
5. o ar comprimido é o ar puro seco, 0.5-0.6Mpa, tubo de ar da entrada é 4 maneiras do tubo de ar principal ao
máquina, mudada no tubo do plutônio do diâmetro 10mm a FRL.
6. a cremalheira do vidro deve estar na peça média dos braços de gerencio, e fixado
7. A posição elétrica do armário ajustada de acordo com o local.
8. poder bonde do armário: 380V 50HZ, diâmetro de fio 3*10+1*6
9. parafuso de fixação: Total M10*80: 70pcs
parafuso de fixação para o trilho: 28pcs, para a tabela do CNC: 8pcs, para posição limitada da tabela de carga: 6pcs, para
tronco: 14pcs, para o dispositivo de seguimento da borda: 4pcs, para o quadro de tela: 4pcs, para o tronco chain: 6pcs.
10. operação da segurança, manutenção, treinamento da instrução após a instalação.
11. Este desenho de implantação foi reservado pelo cliente após a formação.
YR-4228 DOBRAM A MÁQUINA DE CARGA DOBRO DAS POSIÇÕES DOS BRAÇOS
1,1 composição do equipamento:
1)O quadro principal do equipamento/o sistema trabalho do equipamento/o sistema transporte do equipamento/vácuo sugam o sistema/o sistema reviravolta da máquina/o sistema pressão alta & baixa/sistema de controlo do programa
1,2 configuração de máquina:
1)Roda dentada & corrente da reviravolta: a precisão alta especial reforça
2)Trole do transporte: material do plutônio da importação
3)Otário do vácuo: material da importação (o dobro suga a função)
4)Bomba de vácuo: China & empreendimento misto alemão PUXU
1,3 original bonde
1)Controlador do PLC: DELTA
2)Tranducer: DELTA
3)Interruptor da aproximação: Suíça ELCO
4)Cabo de controle: cabo flexível do protetor
5)Controlador: Schneider
6)Original pneumático: Taiwan Airtac
7)Sensor da pressão positiva & negativa: Japão SMC
1,4 parâmetros da tecnologia
1)limites de vidro do tamanho da carga: tamanho mínimo 1500*1500mm (somente esquerdo)
tamanho máximo 4200*2800mm
2)espessura de vidro da carga: 3~19mm
3)ciclo de vidro da carga: 40-90 minuto 9 (ajustável)
4)velocidade de transporte: 0~40m/min (ajustável)
5)o máximo suga a profundidade de vidro: 700mm
6)peso de vidro de carregamento máximo: 900KG
7)único número lateral do braço de vidro da carga: 6
8)único número do otário do braço: 3
9)braço de carregamento da reviravolta: 2
10) posição de vidro da carga: 2positions
11) poder do source& do poder: V HERTZ
12) instale o poder: 8KW
13) ar da compressa: 0.3Mpa
14)pressão do vácuo: -70~ -90Kpa (ajustáveis)
Informação da tecnologia
2,1: A máquina resume
1)A máquina de carga de vidro automática é um equipamento que possa sugar o vidro da prateleira de vidro e o girar para a tabela e o transporte nivelados para a máquina de corte ou o todo o outro lugar de funcionamento.
2): Bomba de vácuo famosa do tipo do uso do sistema do vácuo, e estabilidade do aumento e segurança do equipamento pela maior parte. Todos os processos do trabalho são controlados pelo PLC.
2,2: Describer da tecnologia
1)modo da reviravolta: a reviravolta mecânica, alta velocidade, trabalha o estábulo, nenhuma agitação
2)ângulo da reviravolta: 95-98 (ajustável)
3)sugue a profundidade de vidro: o otário pode ser o estiramento 300mm, e cumpre 700 profundidades de vidro de carregamento
4)sistema de indução: grupos do uso dois de indutor bonde da foto de vidro, mais seguro e estável.
5)dispositivo de levantamento: dispositivo de levantamento especial da haste de conexão
6)sugue o dispositivo: a dupla camada avançada do uso suga a condução.
7)controle do otário: cada otário pode ser controlado pela válvula de ar, você escolhe o número do trabalho do otário livremente.
8)o vidro errado de levantamento protege: pode proteger o vidro errado quando você encontra o vidro pequeno ou quebrado.
9)dispositivo de alarme: tenha a auto verificação e o dispositivo de alarme vermelho, verde da lâmpada.
10)modo de controle: modo automático e modalidade manual
11)relação de controle: Exposição do chinês e do inglês, exposição de cristal líquido
12)parâmetro ajustado: a sequência e o número de vidro de carga podem ser ajustados automaticamente, e podem ligar com a máquina de corte para conseguir a função automática completa sem interrupção, não precisam o grupo da repetição. Mais conveniente e rapidamente
Ⅱ, MÁQUINA de CORTE YR-4228 DE VIDRO AUTOMÁTICA (empreendimento misto de China & de Itália)
1, padrão do equipamento:
O tamanho máximo do vidro de corte: 4200*2800mm
A altura da máquina: 900±50mm.
O peso da máquina: 3.8T.
A espessura do corte: 3~19mm
2, cortando parâmetros
Linha reta profundidade de paralelismo: ≤±0.25mm/m
Precisão diagonal: ≤±0.30mm/m
Velocidade da ponte do corte: 0~180m/min (ajustável)
Aceleração da ponte do corte: ² 3.0m/s
Velocidade da prateleira do bocado da ferramenta: 160m/min
Aceleração da prateleira do bocado da ferramenta: ² 6.0m/s
Velocidade de transporte da correia: 40m/min
Erro da precisão do lugar da cabeça de corte: ≤±0.2 milímetro
3, fonte de energia /power
Instale a fonte de energia: V HERTZ
Poder real do equipamento: 8KW
Ar da compressa: 0.6PA
4, desempenho do equipamento
Quadro de equipamento: precisão da garantia e nenhuma deformação
Avental da ferramenta do equipamento: o bocado da ferramenta pode girar 360 graus.
Superfície da máquina: use a placa impermeável da importação.
Sentido: feltro industrial da importação (componente da fibra & das lãs)
Modo do subministro de petróleo: fonte pneumática automática, synchronism com bocado da ferramenta.
Modo de transporte: transporte automático da correia
5, peça da máquina
Placa de tabela: placa impermeável e à prova de fogo da importação
Cremalheira: Japão KHK
Correia do transporte/roda da correia: Itália Bredbury
Roda do corte: Alemão Bohle
6, dispositivo bonde
Use o computador pessoal industrial para controlar, relação de Microsoft Windows
Tensão: 415V/50HZ, têm o estabilizador da tensão
Motor: Japão YASKAWA separa o motor
Interruptor da aproximação: Suíça ELCO
Original bonde principal do dispositivo: Japão IZUMI & SCHNEIDER
Válvula proporcional pneumática: Japão SMC
7, software
Software do corte da importação de Itália & software da otimização (SITUAÇÕES ÓTIMAS de Itália)
O software da otimização & o software da gestão do produto podem ser usados junto
Mande o limite do corte do mergulho proteger a função
Conte a função de uma quantidade da produção
Tenha 1500 tipos da figura o armazenamento (conveniente para tirar e controlar)
O AUTO software da pintura do CAD pode ser uso compatível
O software da otimização pode ser usado diretamente com software do corte
Tenha a função da correção automática, precisão do corte da garantia
O trajeto do corte escolhe a função, alcance da garantia a velocidade do corte o mais rápido
O corte de Heteromorphism, inflamento automático, pode garantir o resultado do corte rapidamente e eficazmente.
A adição e a correção da origem funcionam, podem ajustar a origem duas vezes
Entrada de controle: relação do teclado e do rato, a chinesa & a inglesa
Tenha a função intermediária automática da pressão da faca de corte do heteromorphism, garantia que corta o melhor resultado
Exploração do molde de Heteromorphism: faça a varredura de tipos diferentes da figura incluem o heteromorphism ponto por ponto, e transformam-nos à figura do CAM
Software da otimização: pode combinar e arranjar quaisquer tipos do tamanho do corte, programa do corte da saída o melhor, taxa do corte do aumento, e igualmente mandam o software manual alterar eficazmente após a otimização, relação do uso do corte do aumento
Aperfeiçoe a pressão e a velocidade do corte: de acordo com a figura, a linha reta, arco, encurva, origem do excurvature & revestimento, peça da aceleração, peça da retardação e assim por diante, aperfeiçoa, negocia e para fora a maioria pressão e de velocidade apropriadas.
Armazenamento de Heteromorphism: mais de 300 tipos do armazenamento do heteromorphism, este podem cumprir toda a procura possível
Otimização de Heteromorphism: o heteromorphism no armazenamento pode ser mudado o tamanho, spined livremente, movido todo o sentido, combinado livremente concordando a ordem
Função do lugar da broca: na broca da fonte do armazenamento do heteromorphism instale a função.
O bocado da ferramenta protege a função: a função mecânica da proteção, evita toda a possibilidade do impacto.
Corte de Heteromorphism: o equipamento pode cortando toda a linha reta, a linha oblíqua ou o heteromorphism
Transporte da correia: viaje de automóvel a movimentação a correia diretamente, transporte o vidro de corte à máquina de quebra de vidro.
Proteção da rota: a rota máxima do equipamento têm a proteção dobro da máquina e o bondes
Função intermediária da pressão de corte: toda a pressão pode ser intermediária pelo teclado
8, adicionam o filme que remove a função
9, usam o recipiente transparente do óleo
Ⅲ, COXIM DE AR YR-4228 QUE QUEBRA A MÁQUINA
1, parâmetro da tecnologia
padrão de 1,1 Tabela-placas: 4200×2800mm
altura de 1,2 Tabela-placas: 910±30mm
1,3 uma quantidade da máquina do fã: grupos 1
2, configuração principal
Tabela-placa 2,1 sentida: feltro industrial da importação (componente da fibra & das lãs)
placa 2.2Table: placa impermeável e à prova de fogo da importação
haste 2.3Carrier: transversalmente 2sticks, longitudinalmente 1stick
cilindro 2.4Air: Taiwan Airtec
máquina 2.5Air: Zhujiang
3, adicionam a função automática da reviravolta: a tabela pode ser girada em um lado
o Ⅳ, adiciona janelas o software da otimização que pode ser usado no computador pessoal
Lista acessória aleatória
Não. | Nome | Unidade | Uma quantidade | Observações |
1 | Interruptor Optoelectronic | grupo | 2 | |
2 | Jogo de ferramentas | grupo | 1 | |
3 | Suporte da faca da importação (alemão) | grupo |
6 |
|
4 | Interruptor da aproximação | grupo | 2 | |
5 | Otário da máquina de carga | parte | 2 | |
6 | Avental de cobre da ferramenta | grupo | 2 | |
7 | 694bearing | parte | 4 | |
8 | Tagarela | parte | 1 | |
9 | Manual inglês da operação | parte | 1 | |
10 | Software das situações ótimas | grupo | 1 |
