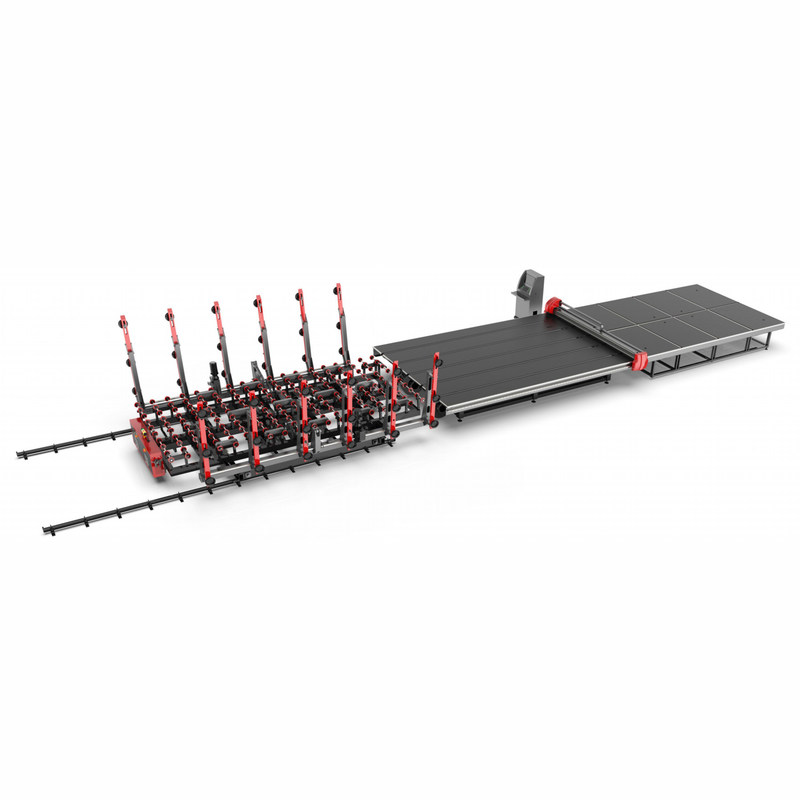

Detalhes do produto:
|
Nome: | máquina de vidro da tabela do corte | Espessura de vidro: | 3 - 19mm |
---|---|---|---|
Precisão do corte: | ±0.15 | Tamanho de vidro: | 2600*2000 |
Velocidade do corte: | 0-200m/min | Tensão de fonte de alimentação: | 380V/50HZ |
Sistema servo: | Servo motor de Yaskawa | ||
Realçar: | tabela de vidro automática do corte de 19mm,Processando o cortador de vidro do cnc |
composição 1.Equipment:
Tabela de vidro automática do corte: Consiste no mecanismo do chassi, mecanismo do worktable, mecanismo do feixe, mecanismo da faca de corte, transportando o mecanismo, a exploração fotoelétrica posicionando o mecanismo e o sistema de controlo bonde.
2.Description da máquina de corte de vidro do CNC
O princípio de funcionamento da máquina do cortador de vidro do CNC é transportar o vidro de corte transportando a correia ao worktable, entrou automaticamente a posição do vidro através do sistema da exploração fotoelétrica, e então a cabeça de corte com a roda de diamante no suporte do cortador move-se ao longo dos sentidos de X e de Y respectivamente pelo controle de programa, cutc a folha. A C.A. que avançada o servo motor é usado na peça da movimentação, controlador do movimento do CNC é usada na peça de controle da máquina.
características 3.Main
1, servo motor de Ankawa do japonês avançado é usado na parte de condução, que faz o equipamento seguro, erro pequeno e eficiente.
2, com a análise do software profissional da estrutura, o equipamento asseguram a estabilidade, equilíbrio dinâmico, força mecânica para conseguir o fósforo o mais perfeito, e asseguram-se de que a estrutura da tabela não esteja deformada.
3, o dispositivo têm uma função de restauração chave. Pode terminar todas as preparações antes de começar automaticamente clicando no tela táctil, que melhora extremamente a eficiência do trabalho.
a válvula de solenoide proporcional de 4Japanese SMC é usada cortando o arroz. A pressão é ajustada automaticamente de acordo com a espessura de vidro. A cabeça de cortador gerencie 360 graus, e o cortador superior e mais baixo da proteção corta (toda a linha reta e todos os tipos do vidro dado forma especial podem ser cortados exatamente).
5, o material do chassi são soldados e formados pelo aço decontenção da ponte da seção do padrão nacional (Q345A) após o tratamento de envelhecimento. As propriedades mecânicas, a plasticidade e as propriedades de soldadura detalhadas deste tipo do aço são boas. O quadro é processado no conjunto, e a estabilidade e a precisão do equipamento são melhoradas extremamente moderando o tratamento do envelhecimento para assegurar a estabilidade do produto. Depois que especial o processo da remoção de oxidação, os pontos da oxidação da superfície e a camada do óxido são removidos. O revestimento superior é pulverizado com a primeira demão de primeira qualidade da cola Epoxy e o revestimento superior é pulverizado com a pintura de primeira qualidade do automóvel.
5, arranjo razoável de cabos e tubulações de gás integrais e selagem completa
6, guia linear silencioso de alta velocidade são adotados para o trilho de guia, que tem a precisão alta do corte e de baixo nível de ruído.
7, dispositivo do transporte, dispositivo de transmissão automática, convenientes síncronos para que a transmissão de vidro, o regulamento da velocidade da conversão de frequência, estável e fácil superiores e mais baixos aperfeiçoe a velocidade da transmissão
8, a cabeça da faca são equipados com a função da proteção da faca. Se as quedas da cabeça da faca fora da diferença de vidro ou de vidro, o programa para automaticamente, eficazmente impedindo dano às peças e ao vidro.
9, movimentação de alta velocidade do motor dobro (grande servo de Yaskawa da inércia) asseguram a velocidade e a facilidade do corte
11, função da compensação, compensação da excentricidade da ferramenta, compensação do afastamento, compensação do passo
12, dispositivo de posicionamento, sistema de posicionamento da exploração fotoelétrica
parâmetro 4.Technical
Tamanho máximo | 2600X2000mm |
Espessura | 3~19mm |
Precisão do corte | ±0.15 |
Precisão do corte do vidro especial-dado forma | ±0.20 |
Velocidade do corte | 0-200m/min |
Transportando a velocidade | 0-25m/min |
Tamanho da máquina | 9600X2800X900±20mm |
Altura da tabela de funcionamento | 900mm±20mm |
Peso | 2600kg |
Poder total do equipamento | 5-8kw |
De 5.Software partes
1) Todos os tipos da proteção: incluindo o limite macio e duro, o limite da pressão do cortador, parada de emergência externo controla e assim por diante.
2) A relação homem-máquina é simples e generosa, o ajuste do parâmetro é simples, os parâmetros que precisam de ser alterados por operadores são menos, simples e intuitivos, e as exigências para operadores são baixas.
3) Jejua a velocidade running, corredor liso, precisão de controle alta, estrutura de controlador modular;
4) Canalize o modo do corte, modo de posicionamento fotoelétrico do corte e o modo direto do corte é ajustado livremente com as opções. O modo automático do corte e o modo de operação do ar podem ser comutados a qualquer hora durante o processamento.
5) O assentamento gráfico que programa, seleto da biblioteca especial-dado forma da biblioteca, ajustou os parâmetros relevantes, processando a quantidade, assentamento automático, gerando processando a trajetória;
6) Receba uma variedade de software super de processamento do pacote dos documentos, arquivo de AUTOCAD DXF, o sistema tem seus próprios gráficos que editam o software (exatamente o mesmo que o método da edição de Paul);
7) Tempo real que segue e que indica do trajeto de processamento, gravação oportuno de coordenadas do movimento, estado da linha central, estado I/0, gravação automático do diagnóstico de falha e alarme;
8) Programação gráfica do assentamento da biblioteca, selecionando a forma anormal da biblioteca, ajustando os parâmetros relevantes, processando a quantidade, assentamento automático, gerando processando a trajetória;
9) Termine o armazenamento do estoque de vidro da pressão, uma vez que a pressão de corte de cada espessura da especificação é entrada e salvar, ele pode diretamente ser invocado;
10) A função de posicionamento fotoelétrica, de acordo com o ângulo real da posição e de deflexão, ajusta automaticamente o corte;
11) Função da compensação: utilize ferramentas a compensação da excentricidade, compensação do afastamento, compensação do passo;
12) A função de classificação de arquivos da classe de DXF, incluindo o ponto o mais próximo, ponto de entrada, ou por gráficos colore opções no sentido horário, no sentido anti-horário de classificação e outras. Livre o interruptor entre o corte monofásico e o corte bidirecional é realizado.
6.Configure
Opti
composição 2.Equipment:
Tabela automática do corte: Consiste no mecanismo do chassi, mecanismo do feixe, mecanismo do worktable, mecanismo da faca de corte, transportando o mecanismo, a exploração fotoelétrica posicionando o mecanismo e o sistema de controlo bonde.
