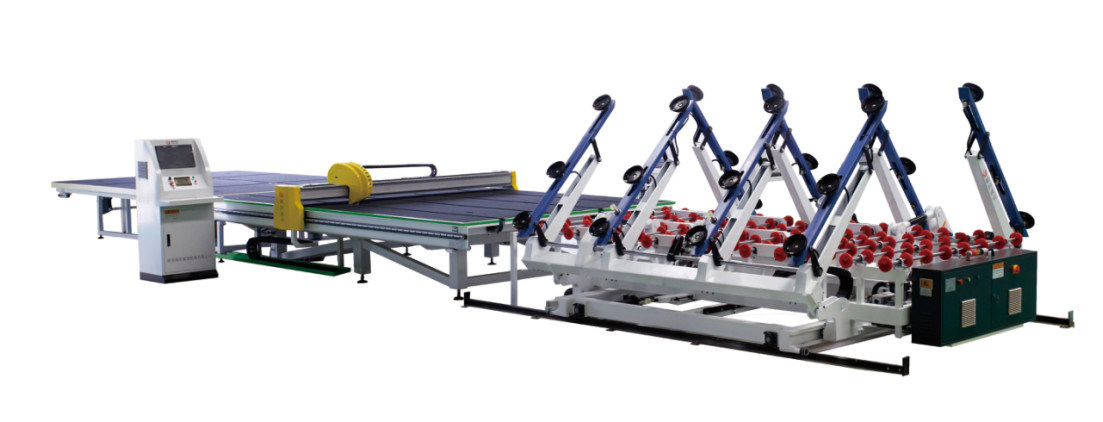

Linha de corte de vidro totalmente automático (tamanho de Max Glass Cutting: 3000X6000mm)

O plano total do projeto: A linha de corte de vidro automática do CNC é composta da tabela de carregamento automática, tabela automática do corte e ar-flutuada quebrando a tabela. A linha de corte de vidro automática é usada principalmente no processamento do vidro liso, que pode rapidamente e exatamente carregar folhas, para cortar o vidro em linha reta, especial-dado forma e folhas de quebra mecânicas ar-flutuadas. O fluxo de trabalho é como segue: A tabela de carga usa o retorno mecânico, através do copo da sução do vácuo que toma a folha de vidro da cremalheira, colocada à tabela de carregamento. O vidro é transportado à tabela de corte através do rolo na tabela de carregamento e na correia transportadora na tabela de corte. O suporte do cortador no feixe de corte da máquina de corte conduz o cortador para mover-se na alta velocidade no sentido de X e no sentido de Y pelo servo motor. Usando a rotação do motor da Z-linha central para controlar a trajetória do tangente da ferramenta. Ao mesmo tempo, a pressão do cortador e a profundidade do cortador são controladas pela quantidade análoga, e os quatro machados são operados simultaneamente para cortar. Quando o corte é terminado, a folha de vidro está enviada à tabela de quebra ar-flutuada para quebrar através do coxim de ar formado pela correia transportadora e pela tabela de quebra.

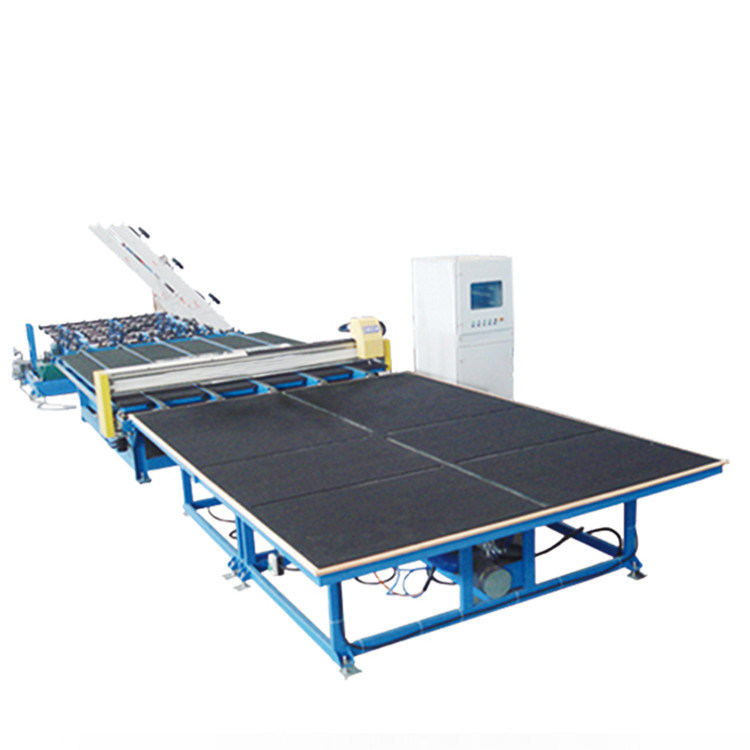

• LJCY-BP-6133 Ar-flutuou quebrando a tabela (o tipo 3+1)


• Composição do equipamento:

• , Quebrando a barra: tipo 3+1 • , Tamanho da tabela: 6300×3500mm • , Espessura de vidro: 3-19mm • , Poder: 8kw • , Altura da tabela: 900 + 20mm • , Tabela de trabalho: Placa impermeável do alto densidade • , Tabela: Feltro industrial importado (preto) • , Quebrando a barra: madeira maciça (cor natural)

• Nota: Segundo a data de entrega e a melhoria técnica, a empresa da produção reserva o direito de substituir as partes compradas do mesmo tipo.
parâmetro técnico;

• , Contatores: Renmin/Zhengtai

• , Interruptor: Renmin/Zhengtai

• , Botão: Renmin/Zhengtai

• , Válvula de solenoide principal: Airtac

• , Outros componentes pneumáticos: Deke/Shengguan

• , Fã: Liyuan
Parte mecânica;

• É composto principalmente de quatro porções: mecanismo do quadro, mecanismo de rachadura, sistema de controlo pneumático e sistema de controlo elétrico.
Parte elétrica:
Composição do equipamento:

Linha de corte de vidro do CNC de LJSCLM

A linha de corte de vidro de alta velocidade automática inteligente do CNC de LJSCLM é pronta para instalação
