quatro guindaste de pórtico de levantamento de vidro do modilhão dos otários 400KG

Guindaste de vidro do modilhão da venda quente com os quatro otários de levantamento 400KG LJXJ400 e a tabela de carregamento de vidro enorme

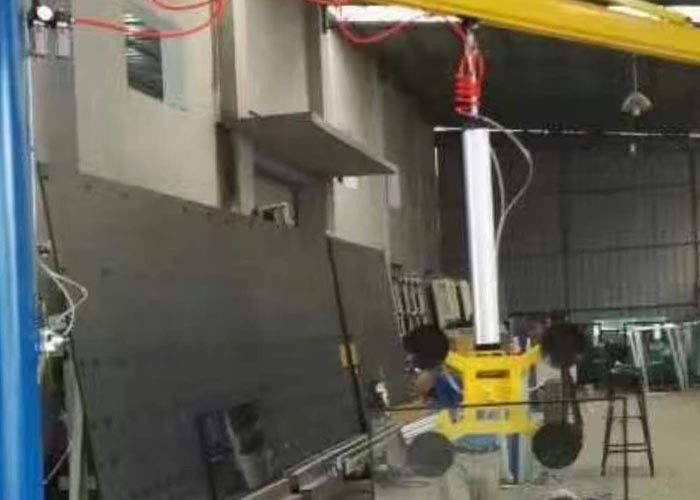

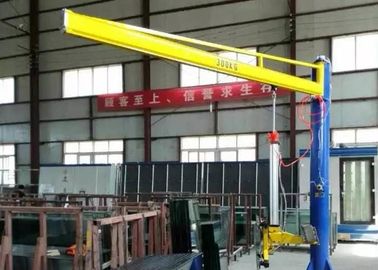

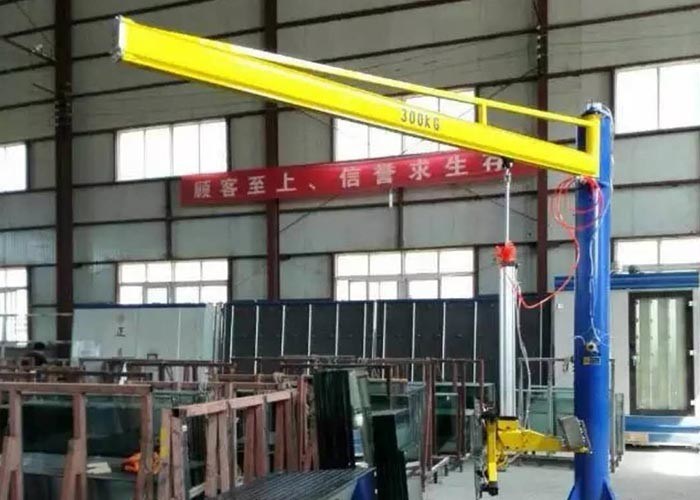

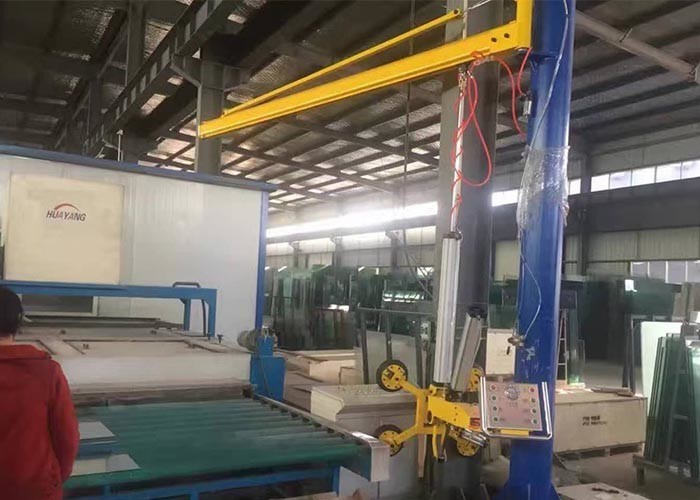

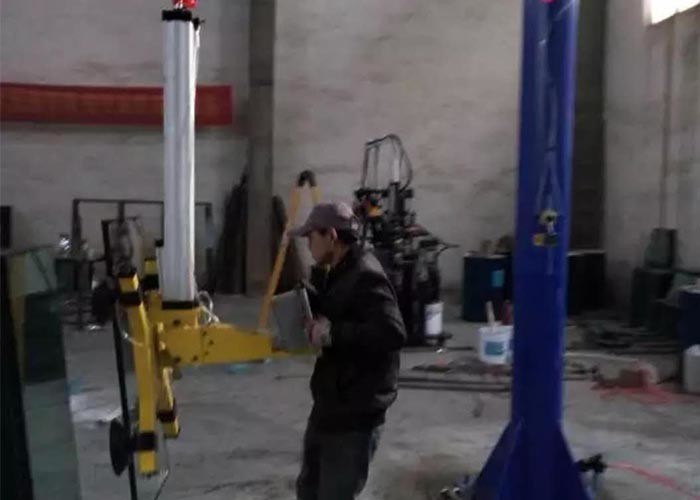

Guindaste de vidro do modilhão com otário de levantamento

1. Este elevador de vidro do vácuo é segurando a folha de vidro de isolamento.
2. Este elevador de vidro pode levantar a folha de vidro com 800kg
3. É equipar-se com os 5 otários. Mas o otário pode ser adicionar segundo as necessidades do cliente.
4. O equipamento é estável, fácil de usar e seguro.
5. O elevador do vácuo é equipado com uma luz de advertência em caso de uma falha de energia ou o escapamento do vácuo, um sinal ótico e acústico apagam-se imediatamente advertir o operador fazer a operação de emergência.

Parâmetros:

Utilização para

- Linha de produção de vidro de isolamento,
- Instalando o sistema de vidro da parede de cortina,
- Carregando e descarregando a folha de vidro na tabela de corte de vidro,
- Instalando o para-brisas do carro.

Tabela de carregamento de vidro totalmente automático

• Descrição técnica:

1) O sistema de alarme: com dispositivo de detecção seguro do vácuo, para aparecer a situação anormal pode ser alarme automático e a exposição, pode ser usada para controlar quando anormal e ser confirmada o alarme do vácuo quando anormal e para garantir sob o vidro no estado de vácuo; Quando a parada de emergência para assegurar os copos da sução do vácuo em um vidro no estado de vácuo, evitar para evitar dano de vidro devido ao tempo ocioso da máquina anormal;

2)O teste padrão da operação: o dispositivo tem funções do modo automático e da modalidade manual dois para a seleção, operação conveniente e intuitiva;

3)A relação de funcionamento: Exposição do tela táctil do LCD, exposição chinesa, operação conveniente;

4)O quadro principal, e construção de aço todos para usar as relações do composto da tubulação da qualidade internacional e o conjunto retangulares do parafuso; Espessura de aço retangular do tubo: over3-8mm

5) O material da máquina foi envelhecido, a superfície oxidação-tem removido a tecnologia para remover os pontos da oxidação e a camada de superfície do óxido, a camada inferior foi pulverizada com a primeira demão de primeira qualidade da cola Epoxy, e a superfície foi pulverizada com a pintura de primeira qualidade do automóvel.

• Etapas de trabalho detalhadas::

O processo de trabalho do todo pode ser realizado pelo controlo automático do PLC ou pelo controle manual. A modalidade manual é principalmente apropriada para o ajuste e a manutenção do equipamento. Cada ação pode ser terminada independentemente ou pode ser usada para o trabalho normal. Após ter dado o sinal de carregamento (manual e automático), o braço gerencie para cima aproximadamente 95 graus através do mecanismo da reviravolta, e a máquina inteira começa mover-se para a frente. Quando o dispositivo da indução no braço toca no vidro, a máquina inteira para de andar. O sistema do vácuo trabalha, o vidro é sugado pelo otário através dos sistemas do vácuo. Quando a pressão do vácuo alcançar a pressão ajustada, as paradas da bomba de vácuo. O mecanismo telescópico da haste de conexão do otário levanta o vidro para trás e acima de 80 milímetros através do motor delevantamento. Parar por aproximadamente 1,5 segundos para certificar-se do vidro é sugada acima, o braço grande conduzido por um motor para inverter o vidro ao rolo da transmissão. O copo da sução sob o vidro começa a fundir, e o mecanismo telescópico da haste de conexão faz o copo da sução e a queda de vidro ao mesmo tempo. Quando o vidro cai no rolo do transporte, a arma ligeira continua a cair, o vidro é separado do copo da sução, e o transporte começa enviar a folha de vidro à parte frontal da máquina e da parada de carregamento no ponto do sinal. Então o quadro inteiro move-se automaticamente para encontrar a posição e as paradas zero. Esperando o sinal da tabela de corte, o vidro pode ser enviado à tabela de corte na mesma velocidade que a correia transportadora na máquina de corte. Depois que o vidro é mandado, para repetir automaticamente o ciclo do trabalho. A máquina pode selecionar qualquer posição de acordo com a espessura de vidro exigida.

• Parâmetro técnico:

• , Tamanho da folha: Tamanho mínimo: 2400 *1500mm (única carga lateral)
• , Tamanho de carregamento máximo: 6100 x 3300 milímetros
• , Espessura de vidro da folha: 3 ~ 19mm
• , Profundidade de trabalho da absorção: 700 milímetros
• , velocidade de passeio da X-linha central: 5-25m/min (ajustável)
• , velocidade de passeio da Y-linha central: 8-12 m/min (ajustáveis)
• , Transportando a velocidade: 5-25m/min (ajustável)
• , Número de braços da aleta: 12 braços (carga lateral dobro)
• , Número de únicos otários do braço: três
• , Tipo de carregamento: Carga lateral dobro
• , Ciclo de trabalho: 60S (30S para cada posição adicional)
• , Fonte de alimentação da instalação: AC380V/50HZ (as circunstâncias especiais podem ser ajustadas de acordo com exigências de cliente)
• , Poder do total da instalação: 8-17 quilowatts
• , Ar comprimido: 0.6-0.8 Mpa;
• , Vácuo: -50-99 Kpa (ajustável de acordo com a espessura de vidro)
• , Altura da tabela de funcionamento: 900 + 20mm
• , Tamanho da máquina: 4650 x 2980 x 900mm
• Configuração do dispositivo elétrico:

1), Controlador do PLC: Delta;

2), Conversor de frequência: Delta;

3), Tela tocante: Delta;

4), Interruptor do contator: Schneider;

5), Interruptor: Chint;

6), Fonte de alimentação de comutação: Delta;

7), Transformadores do controle: Chint;

8), Válvula eletromagnética principal: Airtac;

9), Interruptor fotoelétrico: Guangchuan/puruide/aotongmike;

10)Interruptor de proximidade: Guangchuan/puruide/aotongmike;

Nota: Segundo a data de entrega e a melhoria técnica, a empresa da produção reserva o direito de substituir as partes do mesmo tipo nivelado.
