Detalhes do produto:
|
Nome da produção: | Linha de processamento de vidro de isolamento com gás de enchimento | Tamanho de vidro máximo: | 2500*3500 |
---|---|---|---|
Tamanho de vidro máximo para o gás de enchimento do argônio: | 2500*3200 | Tamanho de vidro mínimo: | 250*450 |
Espessura de vidro: | 3 - 15 milímetros | Espessura de vidro isolada: | 50mm |
Gás de enchimento do argônio: | de pressionar a placa | Garantia: | 1 ano |
Realçar: | 250*450 linha de vidro de isolamento máquina,linha de vidro de isolamento máquina de 50mm,Máquina de lavar do vidro do gás do argônio |

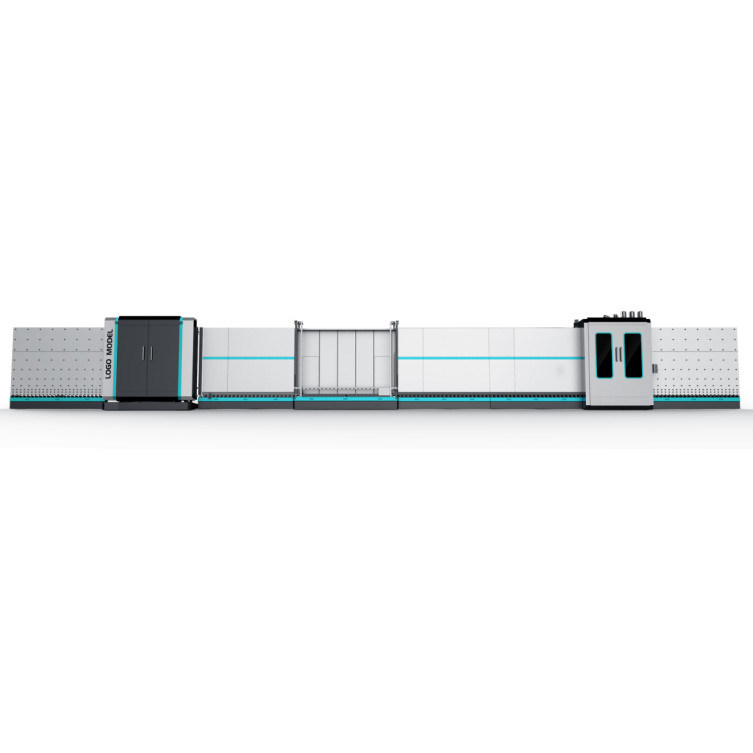

Uma linha de vidro de isolamento máquina da garantia do ano com gás de enchimento do argônio em linha automaticamente
A linha de produção de vidro de isolamento vertical de LJBZ2535G tem as seguintes funções: Vidro de lavagem, instalando o quadro de alumínio, pressionando unidades normais de IG, pressionando as unidades dobro de IG, pressionando unidades dobro das três-camadas IG.
LJBZ2535G é um equipamento especial na produção de vidro de isolamento com tira de alumínio, que tem tão muitas vantagens, tais como a pegada pequena, eficiência elevada, desempenho seguro, manutenção conveniente e assim por diante.
Características principais:
• A linha tem 7 seções:
seção de 01 transferências;
máquina de lavar 02;
seção de 03 descargas;
04 inspeção e seção da instalação;
seção de 05 transferências;
06 que pressionam e seção de enchimento;
seção de 07 descargas.
• Sistema de controlo do PLC, relação do tela táctil
• Usando os servos motores de Siemens
• Aplicável para produzir o vidro dobro, vidro triplo
Funções opcionais:
• Vidro da etapa com bordas opcionais
• Vidro dado forma
• Gás de enchimento do argônio automaticamente
• tecnologia deflutuação para transferir o vidro
Para impedir que o vidro esteja contaminado pelas rodas e deixando traços para melhorar a produção de IG de alta qualidade.
• Pressionando e enchendo 2 partes de unidades de IG, totalmente 8 seções
Características principais
• Duas partes de IGU poderiam ser pressionadas e o gás enchido uma vez no tempo, cada IGU poderia encher o gás do argônio sobre 90%
• Pode melhor ser impedida a parte pressionar a ser fora da forma pressionando duas partes de IGU uma vez no tempo. Pode alcançar 27s para cada o vidro dobro de 1m*1m, melhorar a eficiência do trabalho altamente
• Linha de processamento de alta velocidade de IG, nós obtivemos direitos de patente em China em 2019
• Resolvendo o problema de esperar o trabalho no robô de selagem. Instalando dois quadros do espaçador para dois IGU por um trabalhador
• Tamanho de vidro automaticamente da medição e etiquetar (etiquetar pode ser permitida antes de pressionar e após a pressão) com o sistema do ERP (opcional)
• Da peça de transferência a pressionar a parte, cada parte é dividida
• Apropriado para a produção em massa em uma fábrica. Velocidade ultrarrápido
Os detalhes introduzem do LJBZ2535G
• seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
• máquina de lavar 02
Característica principal:
• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• Pre-lavar (opcional)
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador
• Material de aço inoxidável
• seção de 03 descargas
• Vidro do armazenamento
• 04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
• seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
• 06 que pressionam e seção de enchimento
Característica principal:
• (2500mm*3500mm) o vidro de isolamento Ultra-longo pode ser comprimido duas vezes
• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
• seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Dados técnicos
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 50mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Servo motor para o vidro da etapa | Japão | FUJI |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
Tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Motor da escova | China | QINGHUA |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Linha de IG sem gás de enchimento em linha |
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |
