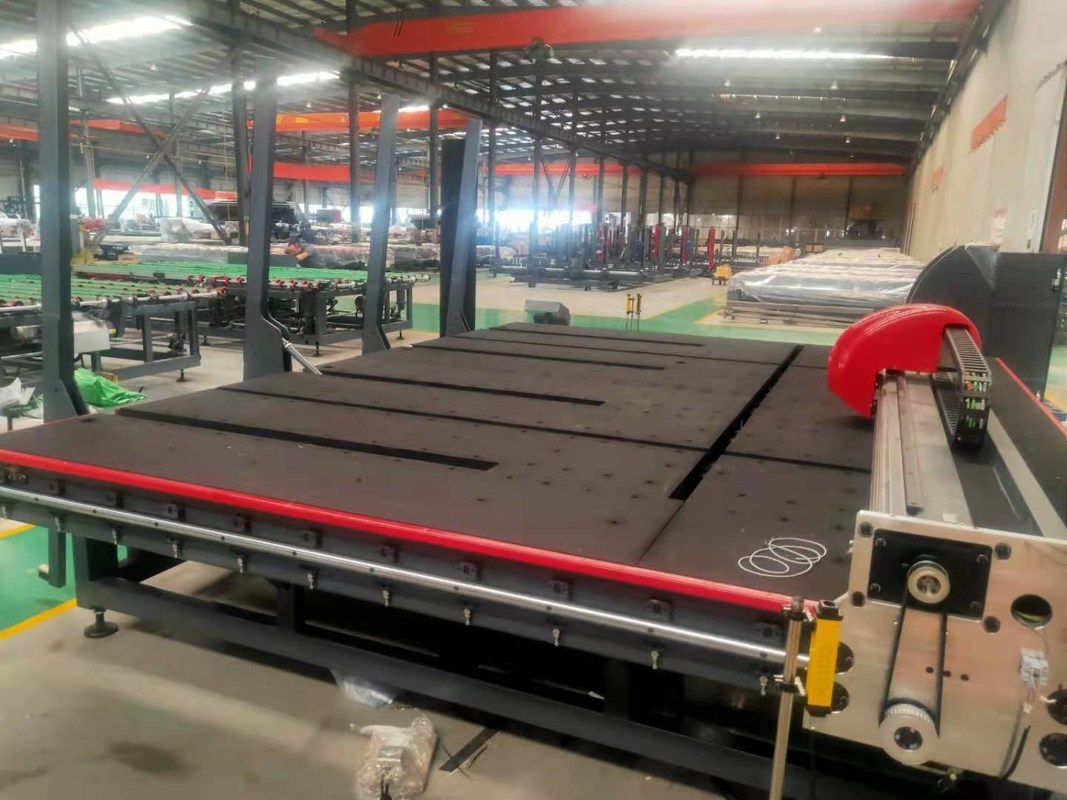

Controlo a distância de vidro industrial da máquina de corte do CNC 10Kw para o processamento de vidro laminado

Tabela de corte de vidro industrial automática ou do CNC/máquina de corte de vidro para a venda

Função

Pode ser aplicado às seguintes áreas: Vidro arquitetónico, vidro do carro, vidro da mobília, vidro do ofício, vidro decorativo, vidro do armário, vidro oco

, espelho emendado.

carga do vidro 1.Automatic.

corte 2.Automatic de vidro: corte de vidro das várias formas, corte emendado do espelho, corte de vidro irregular, rotulagem automática.

quebra do vidro de flutuador 3.Air.

passeio 4.Free.

5. de controle remoto.

etiqueta 6.Automatically o vidro (se você precisa de adicionar esta função).

software 7.Spelling (se você precisa de adicionar esta função).

8.Automatic que transporta a função após o corte de vidro (se você precisa de adicionar esta função).

9.If que você quer aumentar a produção, você pode adicionar uma tabela de corte de vidro

Introdução da função da máquina

Descrição

roda de /gear /cutter do motor 1.Import para assegurar o desempenho estável da máquina, da elevada precisão, e da vida útil longa. e a faca é equipada com um dispositivo protetor para impedir a colisão.

dispositivo 2.Flotation: a tabela de corte com mais de 100 estomas. Com o dispositivo interno do filtro da entrada de bomba de ar e de ar para assegurar o corte estável e eficaz, reduza a taxa de falhas

tabela 3.Waterproof usando a tecnologia patenteada: não haverá nenhuma bolha, deformação, e outras edições

otário 4.Glass: Usa o gel de silicone de grande resistência, a temperatura -30 graus - 200 graus, é durável, rasgo-resistente, não fácil ao envelhecimento.

software 5.Intelligent: exploração automática, typesetting automático, otimização automática, pode aumentar o software emendado do espelho

função de enchimento do óleo 6.Automatic e função constante automática do ajuste da pressão

detecção da máquina 7.Added e dispositivo de alarme automáticos de modo que você possa facilmente ver onde a máquina falhou. Isto é mais conveniente para que os clientes estrangeiros contactem fabricantes para resolver problemas

8.Increased o dispositivo da estabilidade da operação de máquina para evitar a agitação causada pela operação de máquina e para melhorar a precisão de corte da máquina.

9. A velocidade é melhorada extremamente. Pode alcançar 210 medidores pelo minuto.

Parâmetro

Dimensão: 3.1X4.5X1.7M

Peso: 2800KG

Tamanho de processamento máximo: 3.66X2.44M

Tempo de carregamento de vidro: 20 S

Braços de carregamento de vidro: 3

Otário de vidro: 12

Profundidade de carregamento de vidro: 0-700mm

Espessura de processamento de vidro: 3-19mm

Velocidade de corte de vidro: 0-210m/min

Poder instalado: 10kw

Poder de corrida: 2KW

Tensão: 380V 50HZ/220V 50HZ

Acessórios

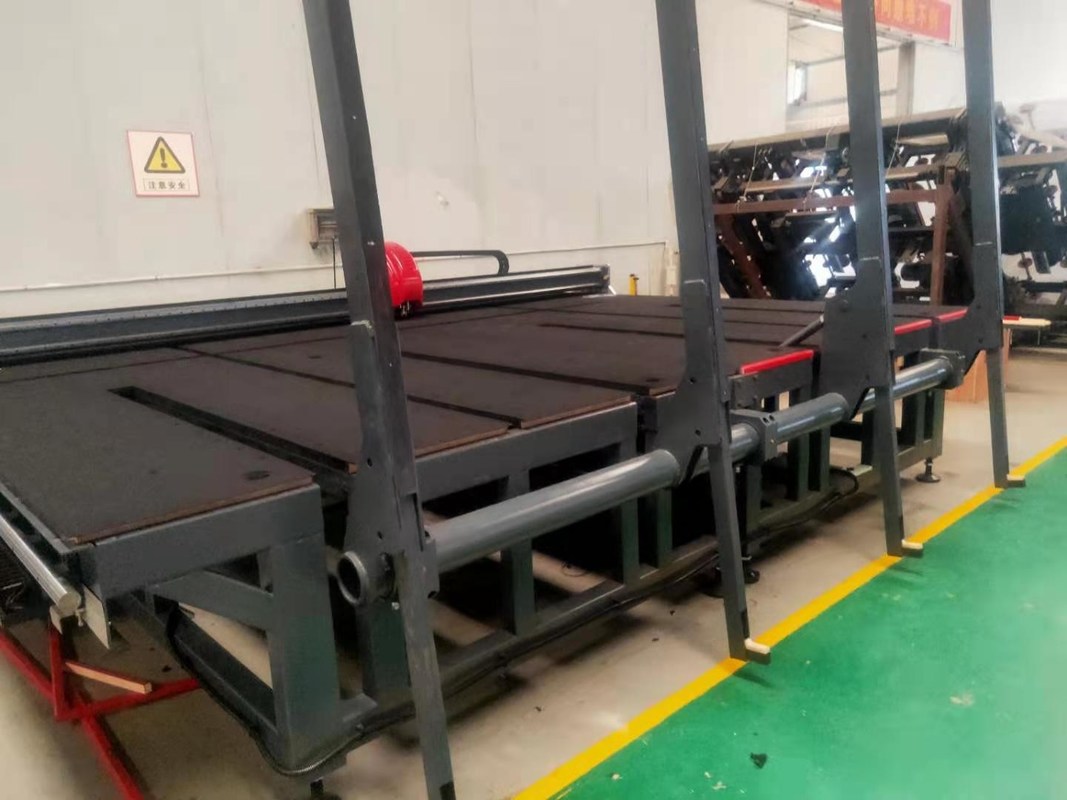

Ar-flutuado quebrando a tabela para o corte de vidro

É composto principalmente de quatro porções: mecanismo do quadro, mecanismo de rachadura, sistema de controlo pneumático e sistema de controlo elétrico. * tamanho da folha: Tamanho mínimo: 1500 *1200mm (única carga lateral) * tamanho de carregamento máximo: 2600 x 2000 milímetros * espessura de vidro da folha: 3 ~ 19mm * profundidade de trabalho da absorção: 700 milímetros * velocidade de passeio da X-linha central: (ajustável) * velocidade de passeio da Y-linha central 5-25m/min: 8-12 transtorte de m/min (ajustável) * da velocidade: (ajustável) * número 5-25m/min de braços da aleta: 8 braços (carga lateral dobro) * número de únicos otários do braço: três * tipo de carregamento: Lado dobro que carrega * ciclo de trabalho: 45S (15S para cada posição adicional) * fonte de alimentação da instalação: AC380V/50HZ (as circunstâncias especiais podem ser ajustadas de acordo com exigências de cliente) * poder do total da instalação: 5-10 quilowatts * ar comprimido: 0.6-0.8 Mpa; * vácuo: -50-99 Kpa (ajustável de acordo com a espessura de vidro) * altura da tabela de trabalho: 900 + 20mm * tamanho da máquina: 4650 x 2980 x 900mm

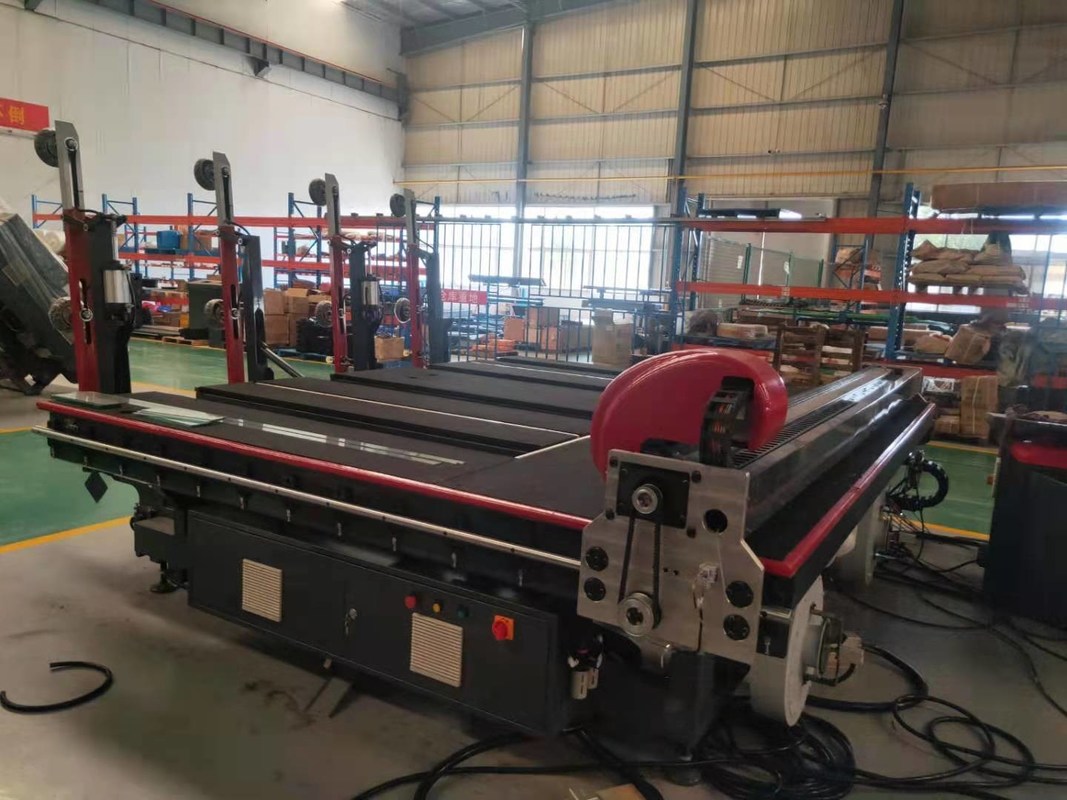

Máquina de corte de vidro totalmente automático do CNC

Seu princípio de trabalho é transportar o vidro cortado transportando a correia ao worktable, entrou automaticamente a posição do vidro através do sistema da varredura fotoelétrica, e então a cabeça de corte com uma roda de diamante nos movimentos do suporte do cortador ao longo dos sentidos de X e de Y respectivamente pelo controle de programa, cortou a folha. O controlador do movimento do CNC é usado na peça de controle da máquina, e um servo motor avançado da C.A. é usado na divisória da movimentação * tamanho máximo: 2600*2000mm * espessura: 3~19mm * cortando a precisão: ±15 * cortando a precisão do vidro especial-dado forma: ±20 * cortando a velocidade: 0-200m/min * transportando a velocidade: 0-25m/min * tamanho da máquina: 9600X2800X900±20mm * altura da tabela de trabalho: 900mm±20mm * peso: 2600kg * poder total do equipamento: 5-8kw

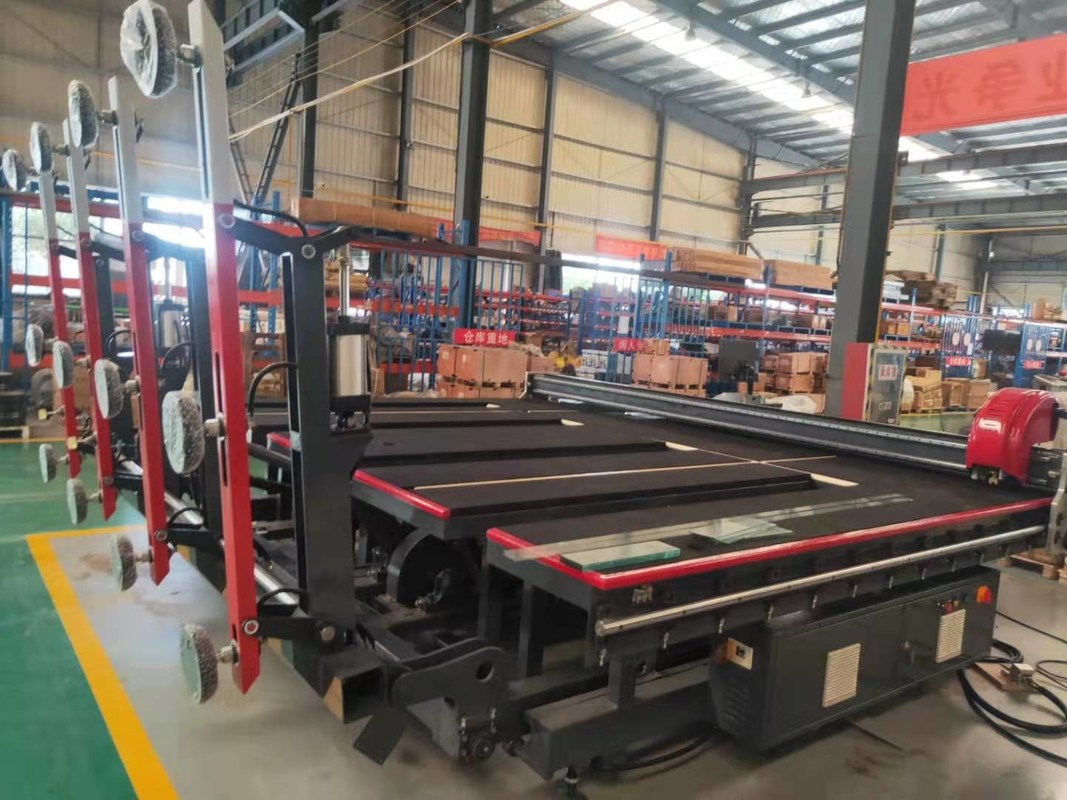

Tabela de carregamento de vidro totalmente automático

É usado principalmente para a carga de vidro automática. Após ter posto o vidro na posição designada e ter dado o sinal da carga, o braço grande gerencie acima aproximadamente 95 graus através do mecanismo da reviravolta, e a máquina inteira começa mover-se para a frente. Quando o dispositivo da indução na arma ligeira toca no vidro, a máquina inteira para de andar e o vidro é sugado pelo copo da sução através do sistema do vácuo no vidro, o motor de levantamento da arma ligeira levanta o vidro para cima e para trás aproximadamente 80 milímetros. As retiradas de passeio do motor e o braço grande caem para baixo. Quando o braço grande é no lugar, o copo da sução sob o vidro começa a fundir. Quando a arma ligeira cair para baixo, as quedas de vidro na roda do transporte. Finalmente, o vidro é transportado à tabela de corte pela roda do transporte. * quebrando a barra: 1+1 tipo * tamanho da tabela: 9600x2800x900mm * espessura de vidro: 3-19mm * poder: 4kw * altura da tabela: 900 + 20mm
