Detalhes do produto:
|
Nome: | Máquina de corte de vidro | Dimensão (l*w*h): | 5000mm*2000mm ** 850mm |
---|---|---|---|
Poder: | 3KW | Peso: | 250Kg |
poder total: | 380V 50Hz | Garantia: | 1 ano |
Transportando a velocidade: | 0-25m/min | Cor: | Cliente Opitional |
Realçar: | Tabela de Automatic Glass Cutting do controlador do PLC,tabela de vidro automática do corte 210m/min,cortador de vidro do tampo da mesa 210m/min |

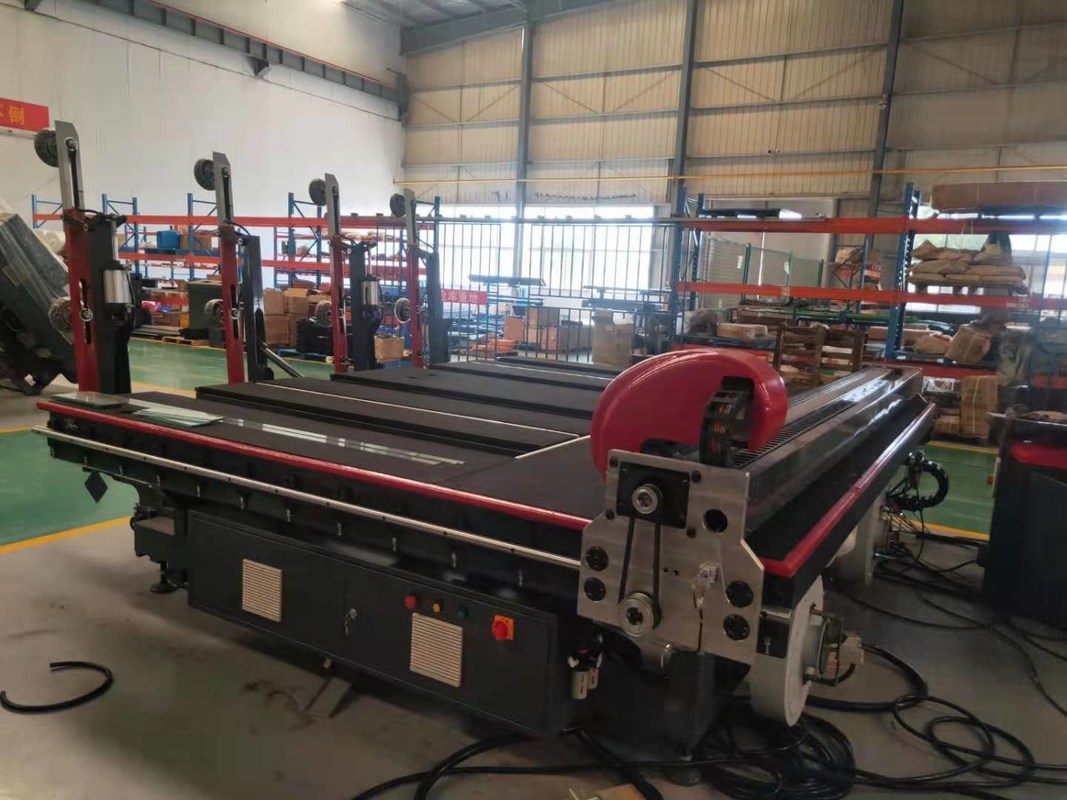

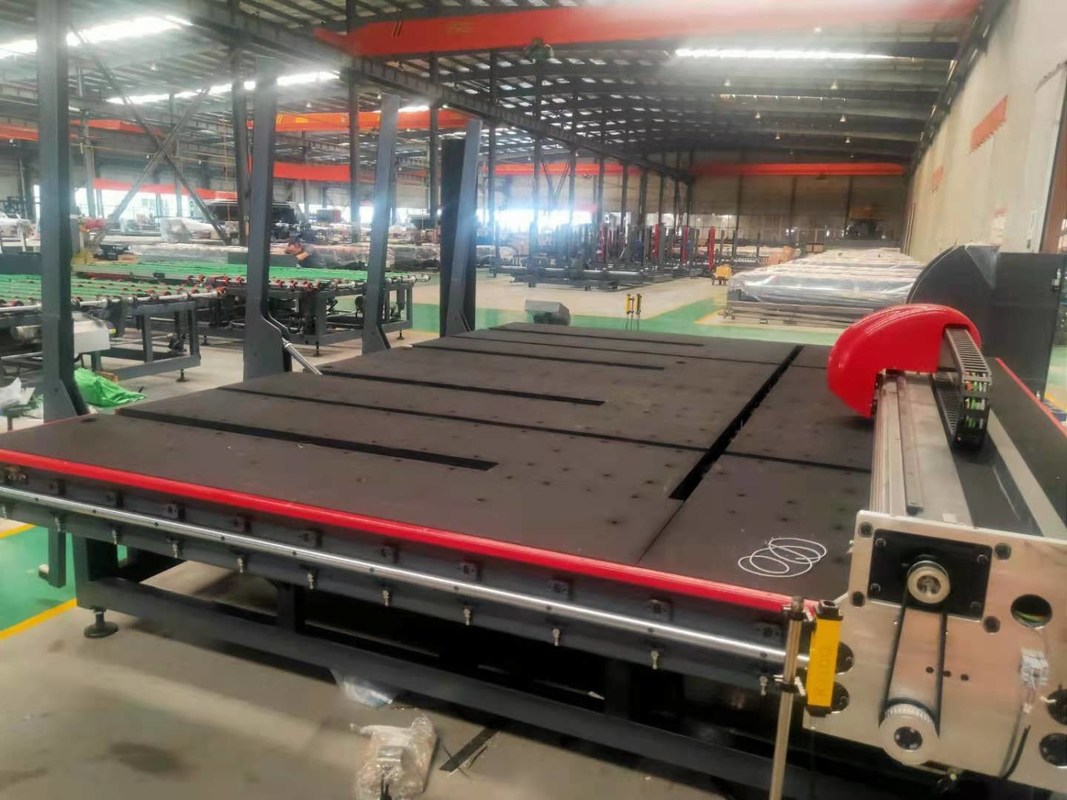

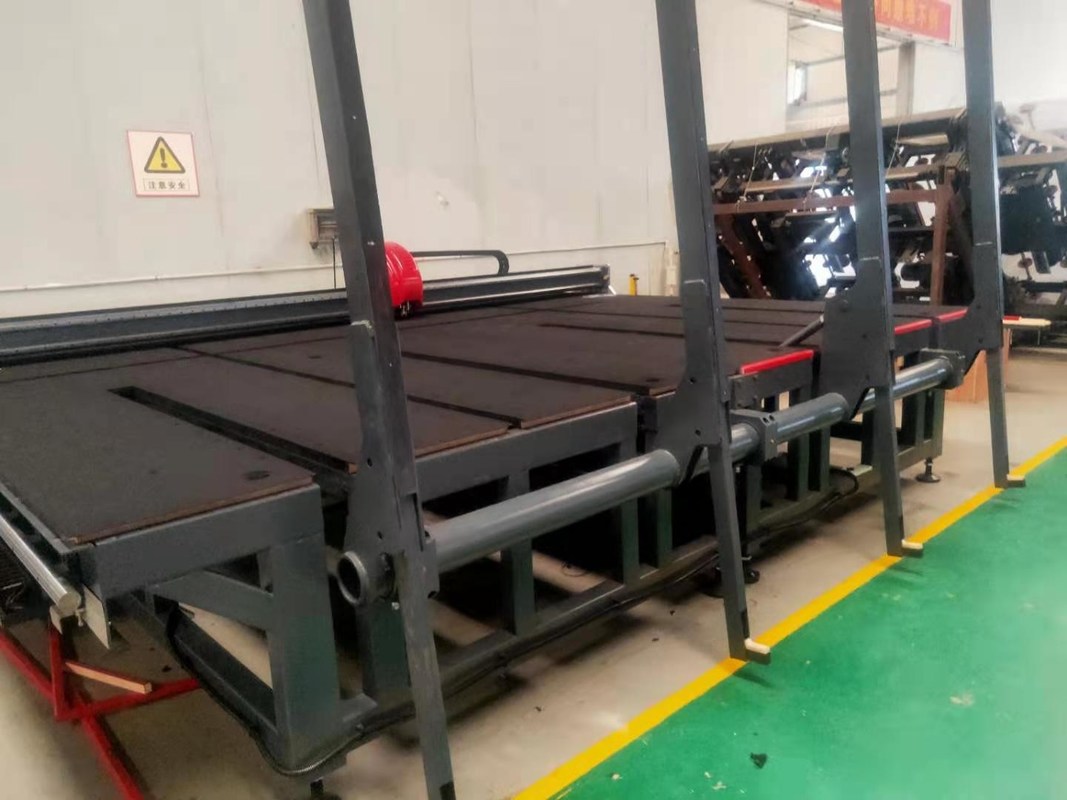

Máquina de corte de vidro do CNC/tabela de corte de vidro para a fabricação da janela na venda
Breve introdução de linha de corte de vidro automática

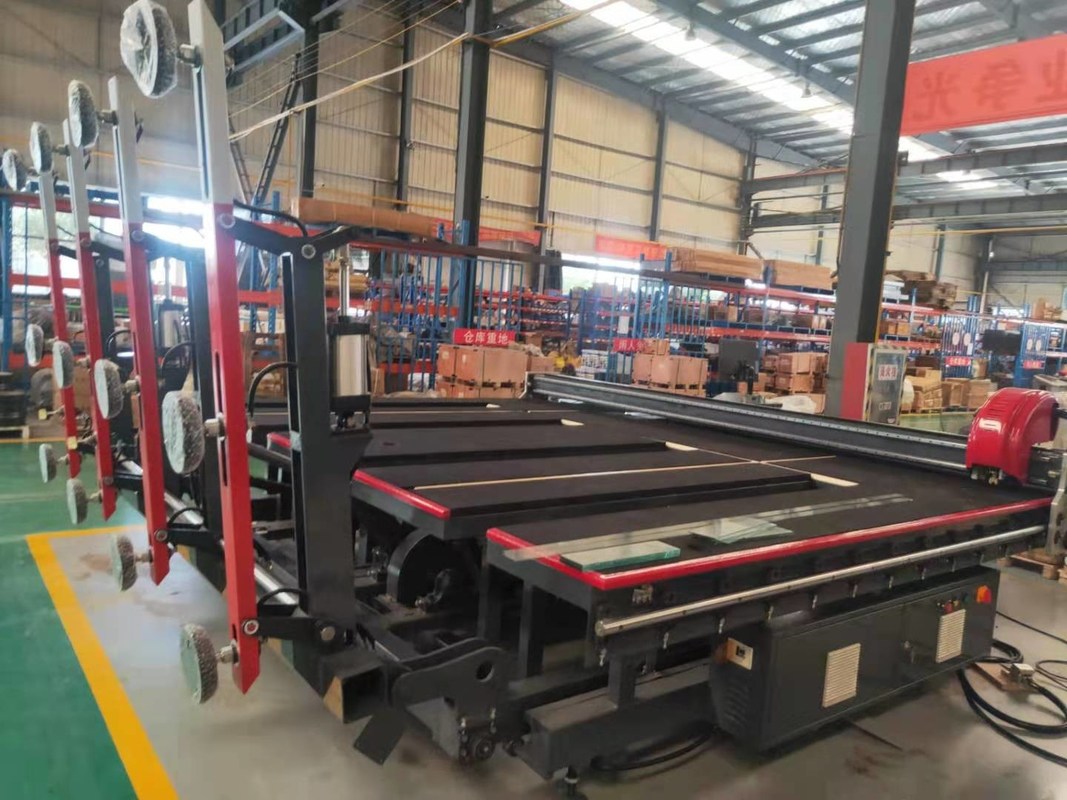

O plano total do projeto: A linha de corte de vidro automática do CNC é composta da tabela de carregamento automática, tabela automática do corte e ar-flutuada quebrando a tabela. A linha de corte de vidro automática é usada principalmente no processamento do vidro liso, que pode rapidamente e exatamente carregar folhas, para cortar o vidro em linha reta, especial-dado forma e folhas de quebra mecânicas ar-flutuadas. O fluxo de trabalho é como segue: A tabela de carga usa o retorno mecânico, através do copo da sução do vácuo que toma a folha de vidro da cremalheira, colocada à tabela de carregamento. O vidro é transportado à tabela de corte através do rolo na tabela de carregamento e na correia transportadora na tabela de corte. O suporte do cortador no feixe de corte da máquina de corte conduz o cortador para mover-se na alta velocidade no sentido de X e no sentido de Y pelo servo motor. Usando a rotação do motor da Z-linha central para controlar a trajetória do tangente da ferramenta. Ao mesmo tempo, a pressão do cortador e a profundidade do cortador são controladas pela quantidade análoga, e os quatro machados são operados simultaneamente para cortar. Quando o corte é terminado, a folha de vidro está enviada à tabela de quebra ar-flutuada para quebrar através do coxim de ar formado pela correia transportadora e pela tabela de quebra.
Configuração mecânica:
Corrente da roda dentada da aleta: a desgaste-oposição da elevada precisão reforçou;
Transportando rolos: Material do plutônio;
Copo da sução do vácuo: Material de borracha de Nitril (estrutura dobro da adsorção);
Redutor da aleta: Bangfeili/zhongyan
Redutor dos aixs de X & de Y: Bangfeili/zhongyan
Transportando o redutor: Bangfeili/zhongyan
Redutor de levantamento do otário: Sankai/zhongyan
Bomba de vácuo: Jiuxin
Configuração do dispositivo elétrico:
1. Controlador do PLC: Delta;
2. Conversor de frequência: Delta;
3. Tela de toque: Delta;
4. Interruptor do contator: Schneider;
5. Interruptor: Chint;
6. Fonte de alimentação de comutação: Delta;
7. Transformadores do controle: Chint;
8. Válvula eletromagnética principal: Airtac;
9. Interruptor fotoelétrico: Guangchuan/puruide/aotongmike;
10. Interruptor de proximidade: Guangchuan/puruide/aotongmike.
