Linha de produção de vidro automática de vidro da máquina do corte da máquina de corte do CNC
para a fabricação da janela na venda
Benefícios & vantagens
* automaticamente vidro da carga na tabela
* corte rápido do CNC
* flutuador do ar na máquina
* com a tabela de quebra de vidro
* para a vária forma do corte de vidro
* o tamanho da máquina pode ser personalizado

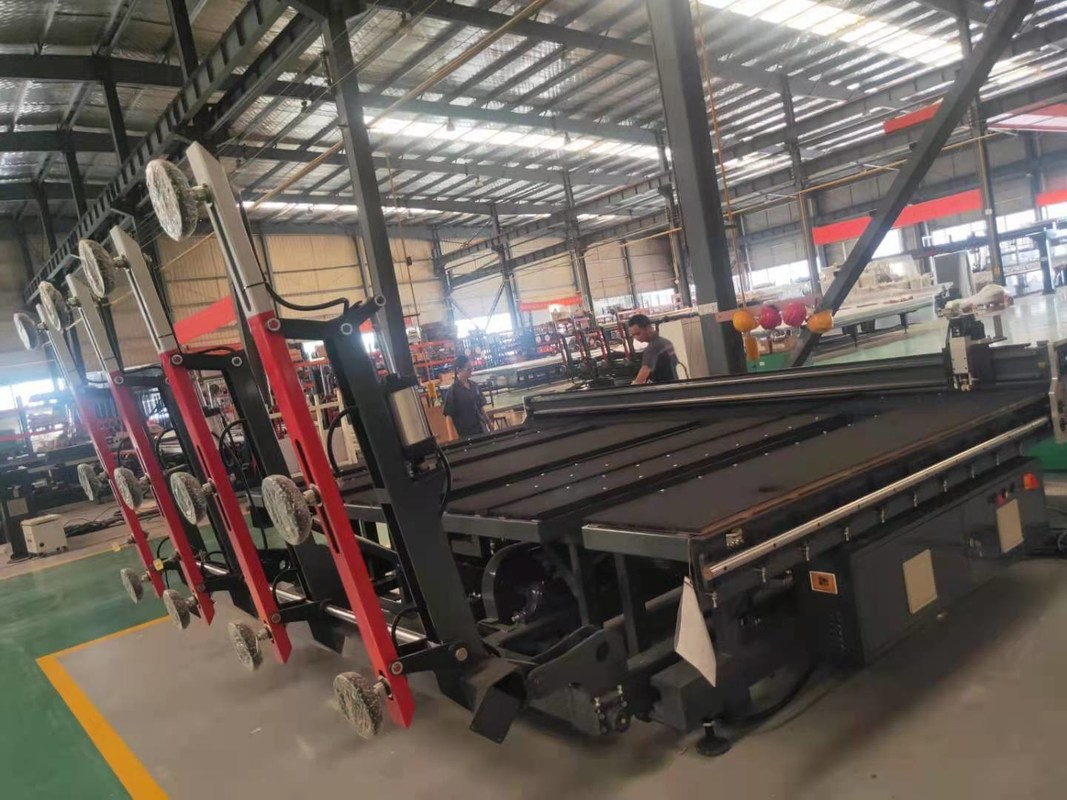

Linha de vidro automática completa da máquina de corte
Com os 4 braços de carga para carregar automaticamente o vidro (único lado ou lado dobro)
Cada os braços têm os otários 3pcs
Controle de computador do PC, relação de Microsoft Windows
Relação chinesa e inglesa padrão
Controlador: América GALI
Cremalheira/engrenagem: Japão KHK
Roda do cortador/braçadeira de roda: Bélgica
Peças elétricas da baixa tensão: Schneider (França)
Aperfeiçoe o software
Tabela do flutuador do ar para o movimento fácil
Especificação da máquina:
Carga de vidro:
Tamanho da máquina: 4400mm*3120mm
tamanho de carregamento máximo: 4200*3000mm
Espessura de vidro de carregamento: 3~19mm
O tempo de carga o mais rápido do ciclo: 40~50S
Profundidade de carregamento máxima: 700mm
Peso de carregamento máximo: 900KG
Únicas barras de carga do lado (lado dobro): 4 braços
Os otários em cada um armam-se: 3 PCes
Poder da instalação: 8KW
Compressor de ar: 0.3Mpa
Pressão do vácuo: - 70~90Kpa (ajuste pela espessura de vidro)
Corte de vidro:
Tamanho da máquina: 5200mm*3540mm
Disposição máxima do vidro de corte: 4200*2800mm
Altura da tabela de funcionamento: 900±50mm
Espessura de vidro: 3~19mm
Paralela linear: ≤±0.20mm/m
Precisão diagonal: ≤±0.25mm/m (a precisão acima é baixa no vidro antes de quebrar)
Cortando a velocidade da ponte: 0~280m/min (pode ser ajustado)
Cortando a aceleração da ponte: ≥3.0m/s2
Velocidade da cabeça de corte: ≥150m/min
Aceleração da cabeça de corte: ≥6.0m/s2
Erro da precisão do posicionamento de cabeça do corte: ≤±0.15mm
Poder total da máquina: 8KW
Compressor de ar: 0.6MPA
Quebra do vidro:
Tamanho da máquina: 4200mm*2800mm
Quebrando barras: 1+2
Função do flutuador do ar, placa do MDF
Poder: 6.6kw
Multi função do contrl do pushrod do ponto, conveniente e relaiable
| Artigo. |
| Tensão entrada |
fases de 380V/50Hz~60Hz /3 |
| Poder |
14KW |
| Pressão de ar |
0.4-0.8 Mpa |
| Cortando a velocidade |
0-210m/min |
| Quantidade do otário |
9 partes (otário 3 para cada braço) |
| Tempo de carga |
20-50s |
| Pressão do vácuo |
-70~-90kpa (pode ser ajustado de acordo com a espessura de vidro) |
| Processando a espessura |
2.5-19mm |
| Etiqueta automática (sim/não) |
sim |
| Controle móvel de carregamento |
Controlo a distância |
| Sugando o peso de carga |
500kgs |
| Cortando o tamanho |
4200x2600mm |
| Tamanho total |
4600*3250*1500mm |
| Quebrando o tamanho da tabela |
4300*2700*900mm |
| Altura da tabela de funcionamento |
900mm |
| Peso |
4900kg |
Garantia e serviço:
garantia de 1 ano para a máquina
Serviço do tempo da vida disponível para as peças e os maus funcionamentos
24 horas na linha serviço
Vídeo de trabalho e vídeo da instalação avaible
Forneça o manual inglês da operação
A instalação e serviço trainning
Termo e transporte do pagamento:
Por T/T, depósito de 30%, equilíbrio pago antes da entrega
Entrega da máquina após uma produção de 30 dias.
A carga da máquina no recipiente ou a emissão pela carga de LCL são licença
O agente de transporte será oferta se você exigiu
