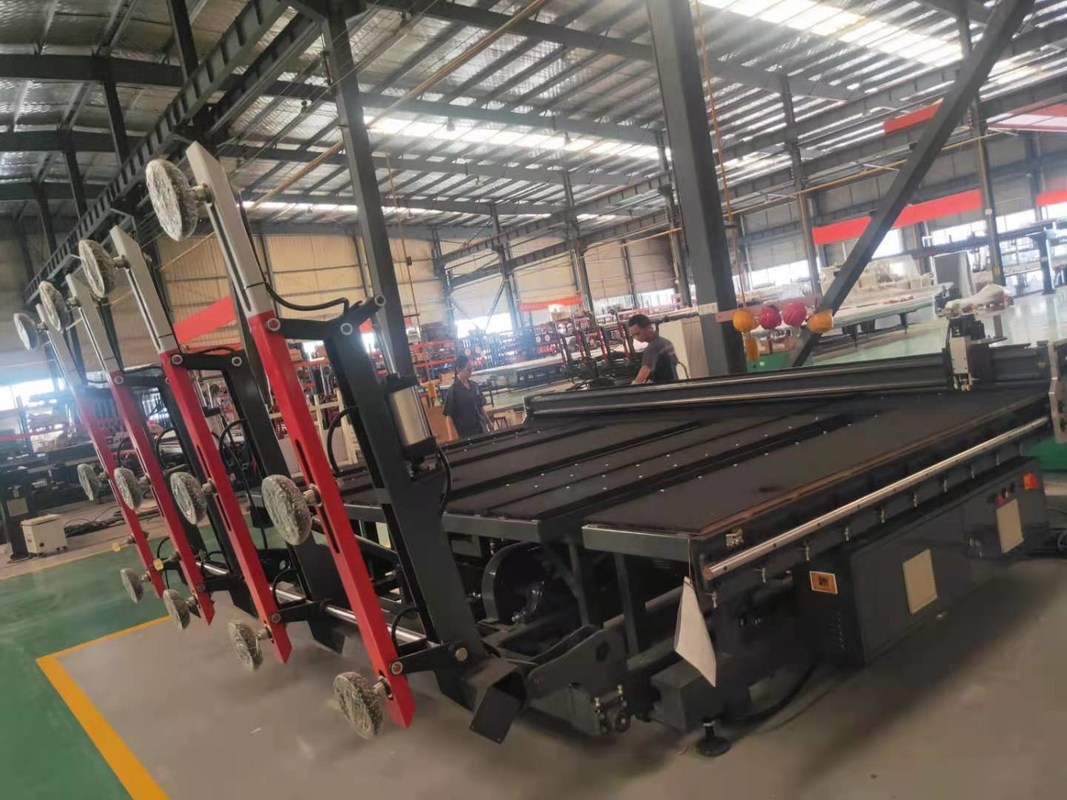

Densamente máquina de corte de vidro automática de 2-25 milímetro para o processamento dobro de vidro de isolamento do vidro

Aplicação do produto

Vidro de construção, vidro automotivo, vidro do ofício, parte redonda de vidro, vidro decorativo, vidro do ambry, vidro revestido, vidro do dispositivo, vidro do banheiro, vidro do artesanato das lentes, vidro solar, utensílios e dispositivos da cozinha, vidro do espelho do período, etc.

Introdução da produção

A pegada pequena, não somente apropriada para a fábrica, mas também apropriado para operações da loja, o corte linear e o corte dado forma em um, operação de comando de controle remoto, uma máquina ajustada com 3 funções da máquina, pode substituir a linha de corte de vidro automática cara, reduzindo o uso do custo detalhado do equipamento, ele é a melhor escolha das empresas de processamento de vidro.

Características principais

1)2520L ajustou automaticamente o carregamento de vidro da folha, cortando automaticamente, automaticamente quebrando partes, flutuando em uma, e livre ao passeio com o comando de controle remoto na área da fábrica.

2)Adote o software da otimização da importação reduz a perda do vidro!.

3)Com correção automática. Para assegurar o corte da precisão.

4)corte Especial-dado forma: o equipamento pode ser usado para cortar automaticamente toda a linha reta, corte ou contorno na elevada precisão.

5)Relação inglesa da operação (do chinês): O diálogo homem-máquina adota o menu inglês completo (do chinês).

Ar-flutuado quebrando a tabela para o corte de vidro

É composto principalmente de quatro porções: mecanismo do quadro, mecanismo de rachadura, sistema de controlo pneumático e sistema de controlo elétrico. * tamanho da folha: Tamanho mínimo: 1500 *1200mm (única carga lateral) * tamanho de carregamento máximo: 2600 x 2000 milímetros * espessura de vidro da folha: 3 ~ 19mm * profundidade de trabalho da absorção: 700 milímetros * velocidade de passeio da X-linha central: (ajustável) * velocidade de passeio da Y-linha central 5-25m/min: 8-12 transtorte de m/min (ajustável) * da velocidade: (ajustável) * número 5-25m/min de braços da aleta: 8 braços (carga lateral dobro) * número de únicos otários do braço: três * tipo de carregamento: Lado dobro que carrega * ciclo de trabalho: 45S (15S para cada posição adicional) * fonte de alimentação da instalação: AC380V/50HZ (as circunstâncias especiais podem ser ajustadas de acordo com exigências de cliente) * poder do total da instalação: 5-10 quilowatts * ar comprimido: 0.6-0.8 Mpa; * vácuo: -50-99 Kpa (ajustável de acordo com a espessura de vidro) * altura da tabela de trabalho: 900 + 20mm * tamanho da máquina: 4650 x 2980 x 900mm

Máquina de corte de vidro totalmente automático do CNC

Seu princípio de trabalho é transportar o vidro cortado transportando a correia ao worktable, entra automaticamente a posição do vidro através do sistema da varredura fotoelétrica, e então a cabeça de corte com a roda de diamante nos movimentos do suporte do cortador ao longo dos sentidos de X e de Y respectivamente pelo controle de programa, cutc a folha. O controlador do movimento do CNC é usado na peça de controle da máquina, e o servo motor avançado da C.A. é usado na divisória da movimentação * tamanho máximo: 2600*2000mm * espessura: 3~19mm * cortando a precisão: ±15 * cortando a precisão do vidro especial-dado forma: ±20 * cortando a velocidade: 0-200m/min * transportando a velocidade: 0-25m/min * tamanho da máquina: 9600X2800X900±20mm * altura da tabela de trabalho: 900mm±20mm * peso: 2600kg * poder total do equipamento: 5-8kw

Tabela de carregamento de vidro totalmente automático

É usado principalmente para a carga de vidro automática. Após ter posto o vidro na posição designada e ter dado o sinal da carga, o braço grande gerencie acima aproximadamente 95 graus através do mecanismo da reviravolta, e a máquina inteira começa mover-se para a frente. Quando o dispositivo da indução na arma ligeira toca no vidro, a máquina inteira para de andar e o vidro é sugado pelo copo da sução através do sistema do vácuo no vidro, o motor de levantamento da arma ligeira levanta o vidro para cima e para trás aproximadamente 80 milímetros. As retiradas de passeio do motor e o braço grande caem para baixo. Quando o braço do bing é no lugar, o copo da sução sob o vidro começa a fundir. Quando a arma ligeira cair para baixo, as quedas de vidro na roda do transporte. Finalmente, o vidro é transportado à tabela de corte pela roda do transporte. * quebrando a barra: 1+1 tipo * tamanho da tabela: 9600x2800x900mm * espessura de vidro: 3-19mm * poder: 4kw * altura da tabela: 900 + 20mm
