Detalhes do produto:
|
Nome: | máquina de vidro da vitrificação dobro | Espessura de vidro lisa: | 3-15mm |
---|---|---|---|
Velocidade de lavagem do vidro: | 6-15m/min | Velocidade de vidro do transporte: | 45m/min |
Vidro dobro: | Disponível | Vidro triplo: | Disponível |
Vidro da etapa: | Disponível | vidro dado forma: | Disponível |
Escovas de lavagem: | 3 pares | Diâmetro das escovas: | 0.1mm |
Realçar: | linha de produção de vidro de isolamento de 15mm,linha de produção de vidro de isolamento de 3mm,15mm isolou o equipamento de fabricação de vidro |

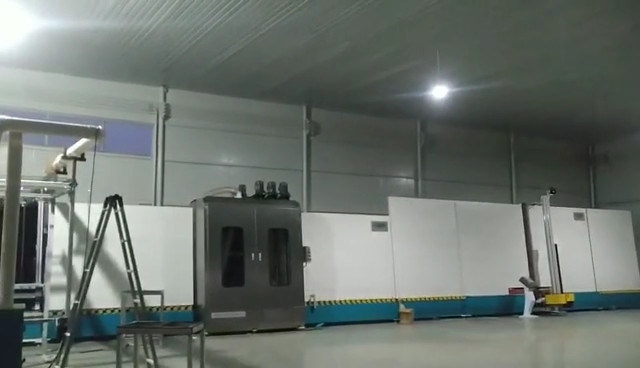

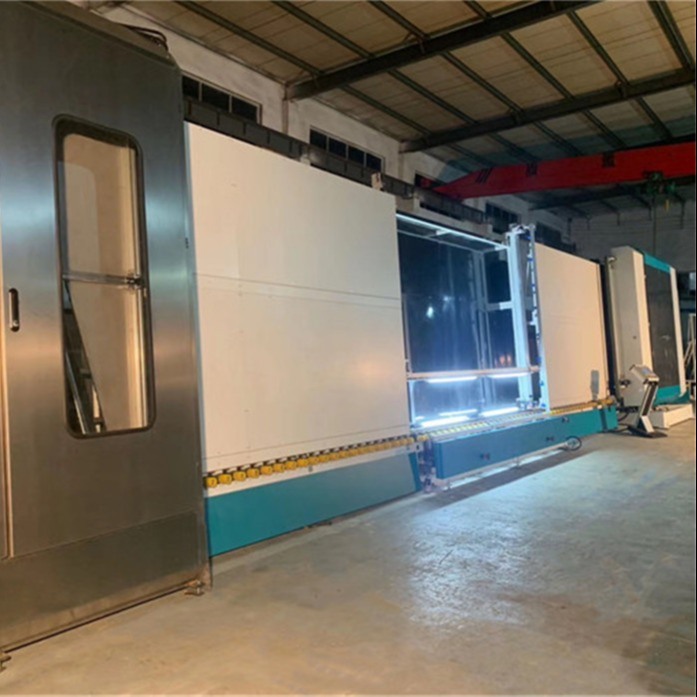

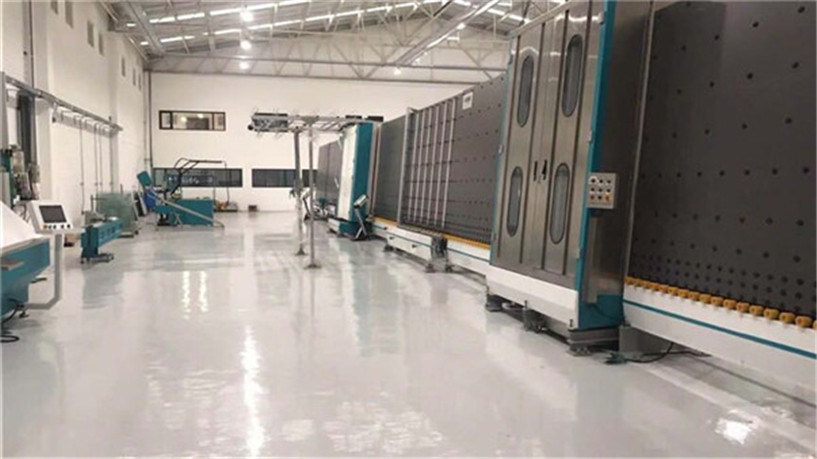

linha de produção de vidro de isolamento lisa de 3-15mm com as baixas-e escovas de lavagem macias de 3 pares
1, parte de carregamento
Para evitar o baixo-e vidro pôs o lado inverso e deixou marcas ou risco da roda baixo-e revestimento que nós usamos a inspeção do revestimento - filme do metal condutor (a outra empresa usam a detecção fotoelétrica, dura reconhecer para um revestimento transparente mais alto do filme)
(Coluna do nylon e do poliuretano + do metal
2, lavagem e parte de secagem
* três escovas macias dos pares podem lavar o baixo-e vidro e o vidro normal, o diâmetro é menos de 0.1mm.
* os materiais são de aço inoxidável.
* a faca do vento é projeto do flutuador, mantém sempre o direito e a distância apropriada 3mm entre a superfície e a faca de vidro do vento (mesma como a estrutura de LISEC (observação: 3mm está a uma melhor distância de secagem)
Há um dispositivo comum universal. Quando a espessura de vidro foi mudada, a faca de ar pode mover-se para a frente e para trás ajustar a distância, de modo que a distância relativa entre a faca do vento e o vidro seja constante, para evitar o dano ao filme de vidro devido à mudança da espessura de vidro.
* toda a aperto-roda da parte dianteira e do verso é ativamente para mover-se e transportar. Nenhum mater o tamanho de vidro é pequeno/grosso/fino grandes (8mm), ele garante toda a passagem de vidro completamente lisamente. (Mesmos como LISEC)
3, detectando a parte
4, peça do conjunto
A estrutura de levantamento do feixe incorporado (feixes dobro) conveniente para detecta e limpa o vidro
5, enchimento do gás e peça da pressão
1, medida da espessura: o cilindro conduz a régua eletrônica para medir a espessura de vidro e a largura de alumínio do quadro, para fornecer parâmetros para a inflação e a pressão servo
2, mover-se síncrono do feixe da correia: o feixe síncrono da correia mover-se-á de acordo com a espessura de vidro e a largura de alumínio do quadro para assegurar-se de que o furo da inflação esteja entre o primeiro e segundo quadro de alumínio de vidro para inflar a diferença (o valor vem do pushrod da C.C. e da régua eletrônica)
3, entraram a concentração de gás do argônio no tela táctil de acordo com o cliente exigido
4, função da exposição: o tela táctil indicará o processamento de enchimento do gás inteiro do argônio, você conhecerá muito claro quanto já gás do argônio arquivou para dentro
E, INTOXICA o enchimento da parte inferior
(Tipo velho)
A parte de pressão era partilha em 4 porções (por 800mm), quando a passagem pequena do vidro do tamanho (menos de 800mm) através da seção do enchimento da pressão e do gás, somente trabalho de uma parte.
Se mais de 800mm com exceção de menos de 1600mm, ele duas porções trabalham, não precisam o trabalho de enchimento inteiro da seção da imprensa e do gás. pode salvar o vidro do argônio.
F, maneira lateral do selo está seguindo a selagem (o novo tipo)
(o lado da máquina manda um sensor do oxigênio com 7-8 detectar pontos.
Peças de pressão ajustáveis de G
1, tem lá o esforço após a solda no quadro de pressão, problemas tão em baixo de forma é inegável após ter usado alguma hora (a máquina não pode pressionar DGU corretamente, uniformemente e firmemente)
Para esta edição inegável desigual, está aqui nossa solução
2, pressão do parafuso movimentador
Transportes des apoio aéreo de H (função opcional)
Garanta o interior de DGU limpo sem marcas das rodas
Após o lavagem e antes a pressão são todos des apoio aéreo
Componentes da eletricidade de I
Nós estamos usando o yaskava de Alemanha simens/japão
Lista de componentes principais
Componentes | Tipo | Observação |
Servo motor | Alemanha Simens | Para o vidro pisado |
Motorista servo | Alemanha Simens | Para o vidro pisado |
Servo motor | Alemanha Simens | Para transferência |
Servo motor | Alemanha Simens | Para a imprensa |
PLC | Alemanha Simens | |
Componente da baixa tensão | Alemanha Simens | |
Conversor de frequência | Alemanha Simens | |
Fonte de alimentação de comutação | Taiwan MW | |
Interruptor Optoelectronic | Coreia Autonics | |
Componente pneumático | Taiwan Airtac | |
Componente pneumático | Taiwan Airtac | |
Tela táctil | Taiwan Wenview | |
Interruptor do curso | Taiwan (TENDA) | |
Relé | Japão Omron | |
Botão e luz indicadora | Schneider francês |
Dados técnicos
Tamanho de 2000*2500 Max.glass |
Vidro normal |
2000*2500mm (二次压合 de 2000*3000mm) |
Vidro com gás do argônio | 2000*2500mm | |
Tamanho 2500*3500 de vidro máximo | Vidro normal | 2500*3500mm (二次压合 de 2000*4000mm) |
Vidro com gás do argônio | 2500*3200mm | |
Tamanho de Min.glass | 280*450mm | |
Espessura de vidro | 3-15mm | |
Espessura de vidro de isolamento | 50mm (especial feito para a observação especial da necessidade de 60mm) | |
Velocidade de lavagem de vidro | inverno 6-7m/min do verão 8-10m/min | |
Velocidade de vidro do transporte: | 45m/min | |
Escovas de lavagem | 3 pares | |
Fonte de água: | Consumo de água: condutibilidade 0.5t/h: ≤50μs/cm6-7 | |
Suprimento de ar | Fluxo: 0.8m/min | |
Pressão de ar | ≥0.8MPa | |
Poder total | 3P 380V 50HZ 34KW | |
Dimensão | 23500 *3500*3700mm |
