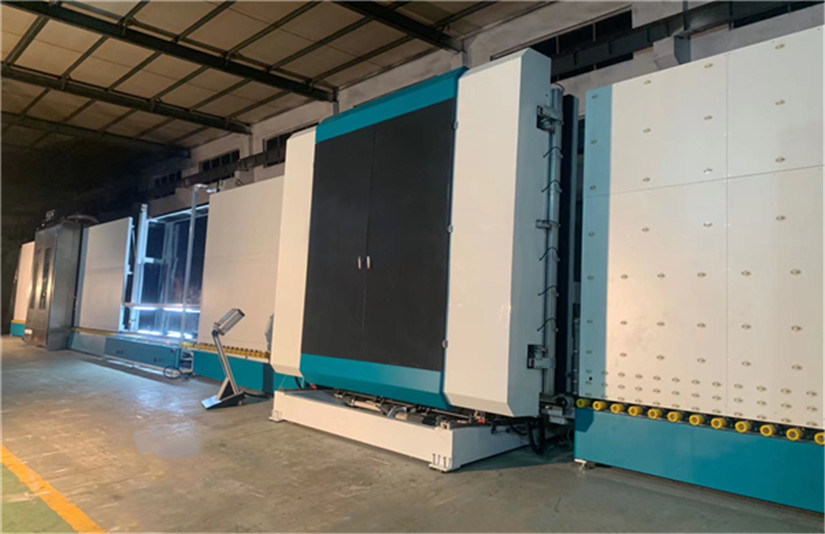

Linha de produção 45m/min de vidro de isolamento vertical automática vidro oco inteligente

Linha de produção de vidro de isolamento da máquina da vitrificação dobro com enchimento do gás

APLICAÇÃO

A linha de produção de vidro de isolamento consiste em quatro seções, seções de transferência, seções da lavagem, seções da inspeção e seções de pressão. Usa tecnologia avançada para fazer automaticamente de alta qualidade e variedade DGU, como o vidro dobro, o vidro triplo, o baixo-e vidro, o vidro dado forma e o vidro pisado.

Seção de transferência

1. Baixo-e sensor de vidro

Este sensor é instalado antes da máquina de lavar. Pode automaticamente reconhecer o baixo-e vidro, impedindo que o vidro deixe cair a baixa-e superfície.

2. Rolo do transporte

Transferência: A roda dianteira e traseira de transferência é movida toda, tudo transferido ativamente. Pode garantir o vidro grande do tamanho e a passagem de vidro grossa completamente lisamente.

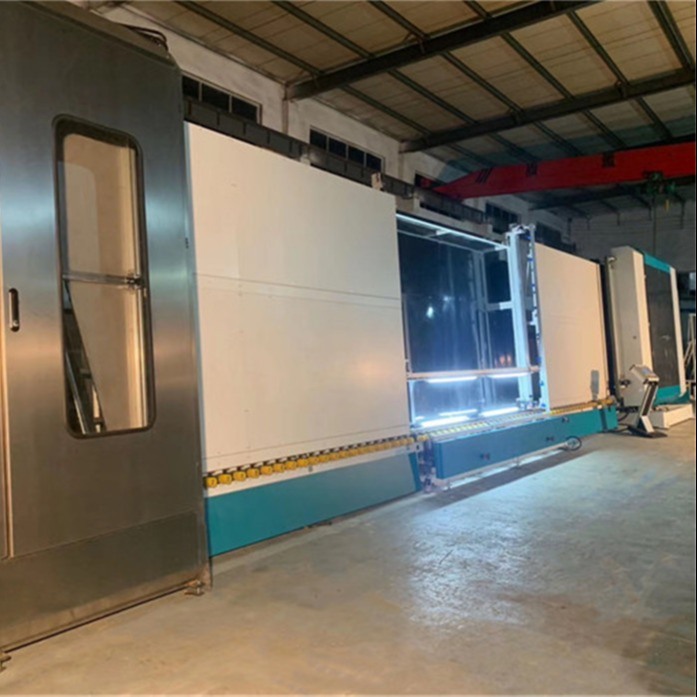

Seção da inspeção

A parte de verificação usa os tubos do diodo emissor de luz para verificar se o vidro esteja limpo ou não.

Seção de lavagem

3. Materiais

A lavagem inteira e a seção de secagem adotam 304 de aço inoxidável, incluindo a placa e as peças sobresselentes interiores.

A placa da espessura pode até 4mm e a placa interior pode ser 8mm. O desempenho do equipamento é melhor e a vida útil é muito mais longa.

4. Seis escovas

Tem 6 escovas que são tudo escovas macias, pode lavar o vidro liso, o vidro da têmpera e o baixo-e vidro. Tem um diâmetro de cerdas menos de 0.1mm, nunca vidro de dano, especialmente para o baixo-e vidro.

5. Dispositivo da redução de ruído

O ruído pode ser controlado abaixo de 90 decibéis usando a engrenagem e as esponjas de nylon.

6. Sistema de aquecimento de água

Adota o sistema de aquecimento de ar, usam a água macia para lavar claramente o vidro.

7. Grandes conversor de frequência & faca de ar ( sistema simples ou duplo da faca de ar)

Há um sistema da faca de ar e um grande conversor de frequência. A faca de ar pode ser dividida em acima de & abaixo de duas porções, ambos eles são faca da frequência. As duas peças trabalharão ao mesmo tempo ao secar um grande vidro do tamanho (height>1.5m), quando houver somente umas para baixo-partes que secam para o vidro pequeno do tamanho (altura<1>, salvar muita energia.

8. Reconheça automaticamente a espessura de vidro

1). Há um dispositivo comum universal, quando a espessura de vidro foi mudada, a faca do vento mover-se-á para a frente e para trás ajustar-se-á a distância de modo que a distância relativa entre a faca do vento e o vidro seja constante, para evitar dano ao de vidro devido às mudanças da espessura de vidro.

2). Há engrenagens de corrente em ambos os lados da parte inferior do vidro para transferir ativamente o vidro que pode manter uma velocidade rápida, não somente o grande tamanho, vidro pequeno do tamanho pode igualmente ser passado rapidamente.

Pressionando & seção do gás de enchimento (opcional)

9. Pressionando a parte

Para a linha de enchimento do gás, nós usamos o servo motor e a correia de sincronismo para pressionar o vidro de isolamento.

1). O servo motor pode exatamente ser calculado a espessura da tira de vidro e de alumínio para sua imprensa de vidro. Comparado com a estação hidráulica tradicional pela pressão, garante a pressão precisa ao mesmo tempo, sem danificar o vidro e aumentá-lo pressionando a velocidade.

2). A correia de sincronismo é forma serrilhada, a pressão será mais exata.

10. Placa traseira ajustável

Nós adotamos a tecnologia do CNC na placa de pressão. A linha normal tem 74 pontos ajustáveis para manter para trás a placa reta todo o tempo, contudo, a linha do enchimento do gás tem 88 pontos ajustáveis.

11. Economia de energia de pressionar a função

Adota 3 micro interruptores, que dividem a parte de pressão em 4 seções.

Cada micro interruptor recebe o sinal adicionará uma parte da área de trabalho. Quando o micro interruptor correspondente não é tocado, a região não trabalha.

• Quando L de vidro trabalho da parte 1 do ≤ 1.5m.
• Quando de vidro L = trabalho da parte 1 & da parte 2 de1.5m-2.3m.
• Quando trabalho do vidro < L="">2.3m.
• Quando vidro 3.2m = L ≤ 4m todas as peças para trabalhar junto.

O que é mais, os dois lados e partes inferiores do vidro serão selados para assegurar o efeito de inflamento. Pode salvar muito poder do gás e da eletricidade do argônio.

12. Gás de enchimento de alta velocidade do argônio em linha (opcional)

Gás automaticamente de enchimento do argônio com o 22s para uma parte de vidro da vitrificação dobro. Pode ajustar e indicar o valor do gás na tela de acordo com nosso pedido. Como 85%, 88%, 90%, 95%, 97%, 99%, 100%.

Nós podemos observar o índice do argônio e do enchimento velocidade intuitivamente, fornecendo a garantia para a produção do vidro de isolamento de alta qualidade.

Quando duas partes de vidro são próximas ao filme, começará encher o gás do argônio da parte inferior do vidro. Quando o valor ajustado precedente é alcançado, a inflação parará automaticamente.

[Exposição da amostra]:

[Exposição da amostra]:

[Exposição da amostra]:

[Exposição da amostra]:

opinião da rendição 3D
