vidro de vidraria da máquina de 2-35m/min baixo E que carrega e que descarrega

Máquina de processamento de vidro de isolamento de vidro de isolamento automática da máquina de carregamento do carregador LJLSP da sução do vácuo

A máquina de carregamento de vidro de isolamento automática é um produto patenteado que seja alto nível da automatização, mão de obra de salvamento e melhore a segurança e a eficiência da produção. Esta máquina adota o PLC para controlar o servo motor, interruptor fotoelétrico detecta o tamanho de vidro diferente automaticamente. A máquina de carregamento de vidro de isolamento automática da sução do vácuo não precisa de entrar manualmente o tamanho de vidro. Pode corridas automáticas, suga o vidro, calcula a distância de corrida. Quando a prateleira de vidro está vazia, dará um alarme para lembrar trabalhadores muda-o.

estrutura 1.Main

É composto do sistema de controlo do PLC, da seção da máquina-cabeça, da seção do transporte, da seção da otário-estrutura, da seção servo da movimentação, etc.;

2. Características principais

1. Adota o controle do PLC, 10 polegadas de sistema dinâmico do toque screen.the adota a movimentação do servo motor 3, ele é fácil a operate.the que põe a maneira para o vidro é da colocação comum, colocação up/down;

a correia de 2.The V pode automaticamente ajustar à posição central da espessura de vidro; O motor conduz o parafuso da bola da engrenagem de redução para ajustar a correia de V. O sensor do deslocamento introduz o ponto original, e o movimento na trilha do forro;

3. A máquina-cabeça vai automaticamente acima à altura de vidro, se o tamanho de vidro é demasiado pequeno, ele não é necessária para ir acima; o servo motor conduz a engrenagem de redução pela roda dentada de corrente na trilha do forro para fazer a cabeça da máquina up/down, de modo que possa exatamente a altura necessário;

4. A seção do transporte transporta automaticamente o vidro à posição central do apoio do otário. O servo motor conduz a engrenagem de redução pela roda dentada de corrente na trilha do forro para transportar o vidro à posição central do otário;

5. O apoio do otário pode automaticamente ajustar em up/down pelo comprimento e pela largura do vidro; Quando o vidro alcança à posição necessário, o suporte assistente vai para trás; O cilindro do ar dois conduz o enlace da quatro-barra para fazer a parte dianteira ativa do movimento da placa/traseiro, de modo que possa garantir a sincronicidade paralela.

6. Os otários inalam, esticam, os braços esticam para fora para alcançar a pressão negativa dada, o calibre de pressão negativa tem o efeito protetor, e pode evitar o o vidro quebrado em caso do escapamento de ar.

7. A máquina pode salvar para trabalhar 2-3people, e melhora a eficiência de trabalho por 2times

8. O otário up/down, parte dianteira do otário/parte traseira, V transporte da correia é conduziu pelo servo motor, ele pode ser posto na posição exata;

parâmetro da máquina 3.Main

1. Tamanho de vidro máximo: 4000*2500mm

2. Espessura de vidro: 3-10mm

3. Velocidade do braço da sução: 2-35m/min

4. O tamanho máximo do braço da sução esticado para fora: 800mm

5. O ângulo do trabalho do braço do balanço: 84~100°

6. Consumo do ar: 100L/min

7. Poder total: 15KW

8. Peso total: 2000KG

9. Dimensão: 700*2800*2500mm

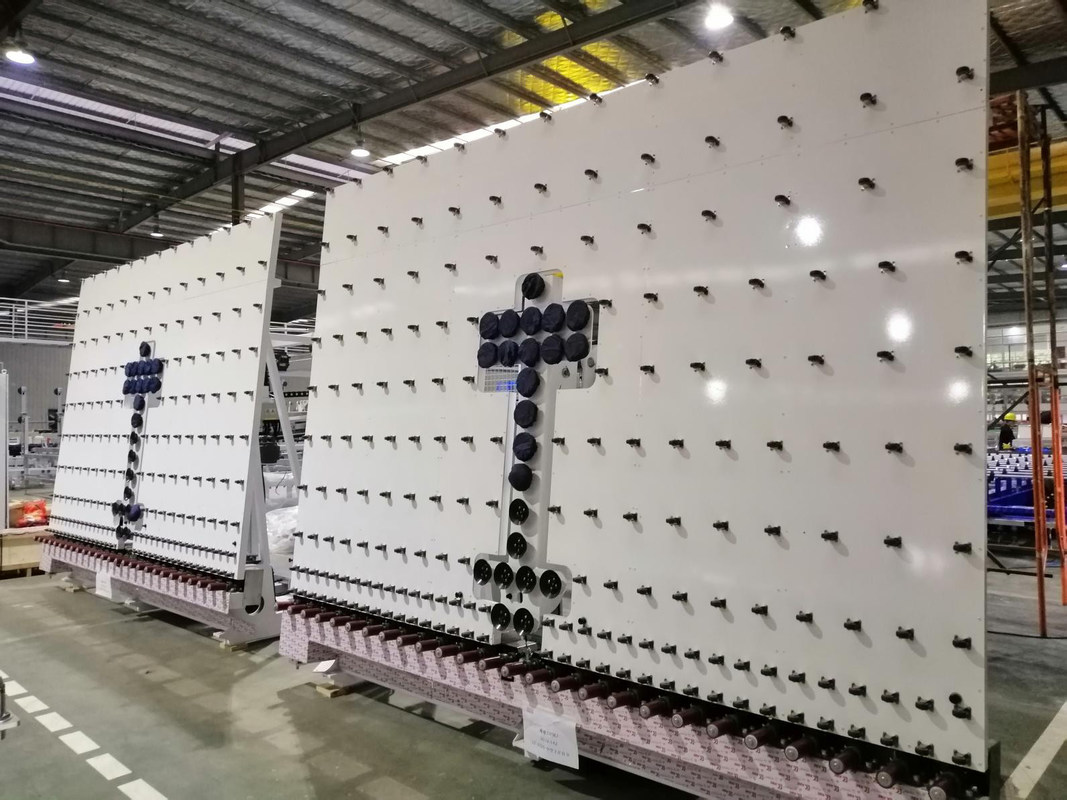

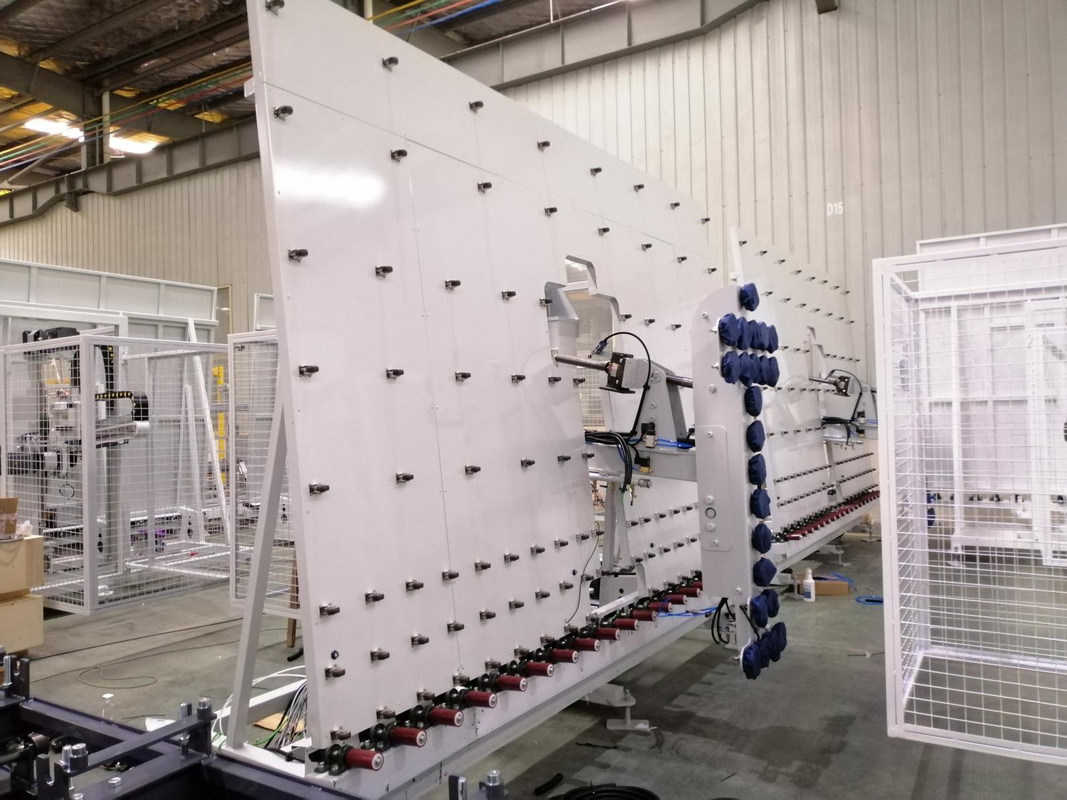

Fotos do detalhe

Máquinas de processamento 10KW de vidro, sistema de controlo de vidro do PLC da tabela de carregamento

A outra máquina de processamento de vidro dobro.
