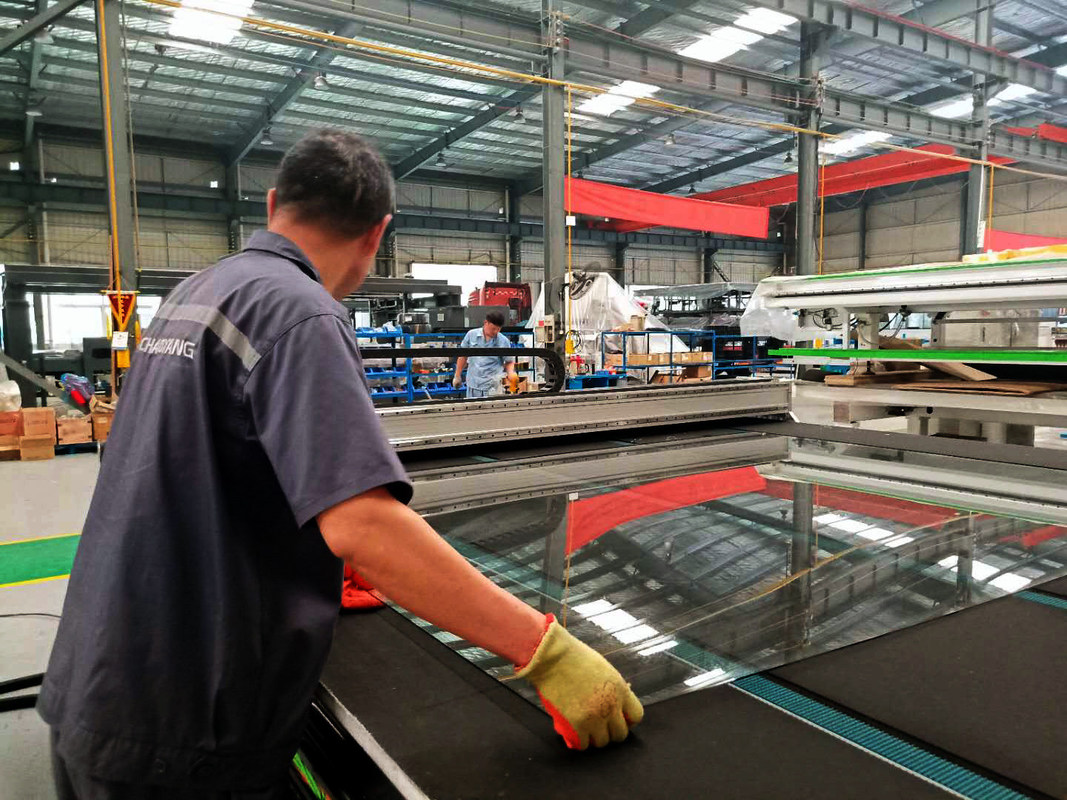

máquina de corte de vidro totalmente automático do CNC do servo motor para processar o vidro

Máquina de corte de vidro automática do CNC para processar o vidro

1. Princípios básicos:

Seu princípio de trabalho é transportar o vidro cortado transportando a correia ao worktable, entra automaticamente a posição do vidro através do sistema da varredura fotoelétrica, e então a cabeça de corte com a roda de diamante nos movimentos do suporte do cortador ao longo dos sentidos de X e de Y respectivamente pelo controle de programa, cutc a folha. O controlador do movimento do CNC é usado na peça de controle da máquina, e o servo motor avançado da C.A. é usado na divisória da movimentação.

1. Composição do equipamento:

Tabela de corte automática: Consiste no mecanismo do chassi, mecanismo do feixe, mecanismo do worktable, mecanismo da faca de corte, transportando o mecanismo, o mecanismo de posicionamento da varredura fotoelétrica e o sistema de controlo elétrico.

2. Etapas de trabalho detalhadas:

Refira “instruções para o uso da tabela de corte de vidro totalmente automático”

3. Desempenho do equipamento:

1, o material do chassi é soldado e formado pelo aço decontenção padrão nacional da ponte da seção (Q345A) após o tratamento de envelhecimento. As propriedades mecânicas, a plasticidade e as propriedades de soldadura detalhadas deste tipo do aço são boas. O quadro é processado no conjunto, e a estabilidade e a precisão do equipamento são melhoradas extremamente moderando o tratamento de envelhecimento para assegurar a estabilidade do produto. Após o processo especial da remoção de oxidação, os pontos da oxidação e a camada de superfície do óxido são removidos. O revestimento superior é pulverizado com a primeira demão de primeira qualidade da cola Epoxy e o revestimento superior é pulverizado com a pintura de primeira qualidade do automóvel.
2, com a análise do software profissional da estrutura, o equipamento asseguram a estabilidade, equilíbrio dinâmico, força mecânica para conseguir o fósforo o mais perfeito, e asseguram-se de que a estrutura da tabela não esteja deformada.
3, o dispositivo têm uma função restaurada chave. Pode terminar todas as preparações antes de começar automaticamente clicando no tela táctil, que melhora extremamente a eficiência do trabalho.
4, arranjo razoável de cabos e tubulações de gás integrais e selagem completa
5, guia linear silencioso de alta velocidade são adotados para o trilho de guia, que tem a precisão de corte alta e de baixo nível de ruído.
6, servo motor japonês avançado de Ankawa são usados na parte de condução, que faz o equipamento seguro, erro pequeno e eficiente.
7, válvula de solenoide proporcional japonesa de SMC são usados cortando o arroz. A pressão é ajustada automaticamente de acordo com a espessura de vidro. A cabeça de cortador gerencie 360 graus, e a parte superior e abaixa cortes de proteção do cortador (toda a linha reta e todos os tipos do vidro dado forma especial podem ser cortados exatamente).
8, a cabeça da faca são equipados com a função da proteção da faca. Se a cabeça da faca cai fora do vidro ou da diferença de vidro, o programa para automaticamente, eficazmente impedindo dano às peças e ao vidro.
9, movimentação de alta velocidade do motor dobro (grande servo de Yaskawa da inércia) asseguram o corte da velocidade e da facilidade
10, dispositivo do transporte, dispositivo de transmissão automática, convenientes síncronos para que a transmissão de vidro, o regulamento da velocidade da conversão de frequência, estável e fácil superiores e mais baixos aperfeiçoe a velocidade da transmissão
11, dispositivo de posicionamento, sistema de posicionamento da varredura fotoelétrica
12, função da compensação, compensação da excentricidade da ferramenta, compensação do afastamento, compensação do passo

4. Configuração mecânica:

1. , Rolamento principal de NSK: NSK;
2. , Guideway: FUJUN;
3. , Cremalheira/engrenagem: RUIAN;
4. , Roda da faca/suporte: Jogador, Alemanha;
5. , Tabela: Feltro industrial importado;
6. , Placa de tabela: placa impermeável do alto densidade;

5. Configuração elétrica:

1. Tensão de fonte de alimentação: 380V/50HZ (as circunstâncias especiais podem ser projetadas de acordo com exigências de cliente)
2. Pressão da fonte do gás: 0.6-0.8 Mpa; (O usuário forneceu)
3. Sistema servo: Servo motor de Yaskawa
4. Conversor: Delta
5. Transportando o redutor: Sankai/Zhongyan
6. Válvula proporcional: SMC
7. Válvula de solenoide principal: Airtac
8. Controlador do movimento: GUGAO/OPTIMA
9. Relé intermediário: Hequan/Puruide
10. Contator da C.A.: Schneider
11. Interruptor do motor: Schneider
12. Interruptor do ar: Zhengtai
13. Interruptor de proximidade: Guangchuan/puruide/aotongmike

Nota: Segundo a data de entrega e a melhoria técnica, a empresa da produção reserva o direito de substituir as partes compradas do mesmo tipo.

6. Parâmetro técnico

7. Peça do software:

Controlador do movimento:

1) Velocidade de corrida rápida, corredor liso, precisão de controle alta, estrutura de controlador modular;

2) A relação homem-máquina é simples e generosa, o ajuste do parâmetro é simples, os parâmetros que precisam de ser alterados por operadores são menos, simples e intuitivos, e as exigências para operadores são baixas.

3) O modo do corte do encanamento, o modo de corte de posicionamento fotoelétrico e o modo direto do corte são ajustados livremente com as opções. O modo de corte automático e o modo de operação do ar podem ser comutados a qualquer hora durante o processamento.

4) O assentamento gráfico que programa, seleto da biblioteca especial-dado forma da biblioteca, ajustou os parâmetros relevantes, processando a quantidade, assentamento automático, gerando processando a trajetória;

5) Armazenamento completo do estoque de vidro da pressão, uma vez que a pressão de corte de cada espessura da especificação é entrada e salvar, pode diretamente ser invocado;

6) Tempo real que segue e que indica do trajeto de processamento, gravação oportuno de coordenadas do movimento, estado da linha central, estado I/0, gravação automático do diagnóstico de falha e alarme;

7) Receba uma variedade de software super de processamento do pacote dos documentos, arquivo de AUTOCAD DXF, o sistema tem seus próprios gráficos que editam o software (exatamente o mesmo que o método de edição de Paul);
8) Programação gráfica do assentamento da biblioteca, selecionando a forma anormal da biblioteca, ajustando os parâmetros relevantes, processando a quantidade, assentamento automático, gerando processando a trajetória;

9) A função de classificação de arquivos da classe de DXF, incluindo o ponto o mais próximo, o ponto de entrada, ou pela cor dos gráficos no sentido horário, opções de classificação no sentido anti-horário e outras. Livre o interruptor entre o corte monofásico e o corte bidirecional é realizado.

10) A função de posicionamento fotoelétrica, de acordo com o ângulo real da posição e de deflexão, ajusta automaticamente o corte;

11) Função da compensação: compensação da excentricidade da ferramenta, compensação do afastamento, compensação do passo;
12) Todos os tipos da proteção: incluindo o limite macio e duro, limite da pressão do cortador, controle externo da parada de emergência e assim por diante.

Software da otimização:

1. Resultados importáveis da otimização feitos no escritório
2. Cortar o esquema pode manualmente ser criado e editado
3. Com cópia e funções móveis
4. Edição do manual de cortar a sequência
5. O esquema de corte pode rapidamente ser criado por modos de X, de Y e de Z.
6. Otimização simultânea de remendos originais e pequenos múltiplos
7. Typesetting aperfeiçoado sem limitação do tamanho
8. Rotação do resultado, gestão do espelho, etc. aperfeiçoados.
9. Gestão da prioridade para o tamanho pequeno que corta a otimização
10. Gestão da prioridade da otimização de vidro original da folha
11. Processamento dos gráficos da função da exploração do molde e da varredura
12. Gestão de armazenamento de vidro original da folha
13. 20 algoritmos de otimização eficientes
14. Cortar gráficos pode ser editado
15. Impressão do projeto da etiqueta e da etiqueta (Etiqueta-MANEIRA)
16. Impressão clara do relatório aperfeiçoado do resultado
17. Importação do arquivo de dados de Excel
18. Baixa-e e gestão de corte de vidro adesiva
19. Uma biblioteca dos gráficos que contém 350 gráficos paramétricos, incluindo todos os tipos de uso geral dos gráficos (Geo-maneira)
20. Sistema de CAD bidimensional com função de processamento de varredura anormal (Cad-maneira)
21. Automaticamente convertendo sinais digitais dos sistemas do CNC em pontos de formação gráficos
22. Há muitas escolhas de língua para a relação da operação do software, incluindo a relação chinesa.
23. Continue a programação de software internacional a mais atrasada, forneça versões promovidas no tempo real, e consiga as exigências funcionais as mais atrasadas para clientes

Produtos relacionados do VIDRO de LIJIANG

Baixa máquina de moedura automática da borda do filme de vidro de E para o supressão do baixo-e filme

Máquinas de processamento de vidro de isolamento: A baixa-e máquina vertical do supressão do filme de vidro para fazer o vidro da vitrificação dobro é usada para suprimir do filme no baixo-e vidro com velocidade rápida. A máquina do supressão pode suprimir do vidro do retângulo e vidro da forma, tem 6 servos motores.

Características principais:

Acesso de vidro em dois sentidos

Suprima baixo-e do vidro de prata dobro e triplo

Automaticamente medida do tamanho de vidro

Automaticamente para distinguir a baixa-e superfície

O supressão da borda é ajustável

A cabeça pode ser 360°Safe girado e dispositivo automático completo

Sistema de controlo do PLC, relação do tela táctil

Seis sistemas de controlo de servos

O sistema de controlo inteligente, pode reconhecer o processamento de grupo

RFQ:

1. Que é a função da máquina do supressão do filme?

A função principal é remover o filme da borda do baixo-e vidro

2. Por que deve suprimir do baixo-e filme de vidro?

Para impedir que o filme oxide quando o vidro de isolamento for sintetizado.

3. Que necessidades de vidro de ser suprimido?

Quando baixo-e vidro autônomo

4. Além do que a utilização da máquina vertical do supressão do filme para suprimir do filme, que outras maneiras podem remover o filme?

Máquina de moedura manual, horizontal da borda, máquina de moedura bilateral da borda, máquina de moedura da borda da quatro-borda, máquina de corte, etc.

5. Que são as vantagens de usar nosso separador do filme? Que são as desvantagens? Que são as vantagens de usar outros métodos? Que são as desvantagens?

Com nosso rdeletion vertical do filme a máquina pode ser conectada para usar-se, para salvar o trabalho, filme que remove o efeito é bom, nivelamento de vidro é boa, pode ser além do que o grande vidro de placa. A desvantagem é aumentar o comprimento da linha inteira, cobre uma grande área.

O efeito manual da remoção do filme está a uma velocidade pobre, lenta. A outro é remoção do filme antes de endurecer, porque a época de aquecimento do vidro branco e do baixo-e vidro durante endurecer não é a mesma, ele causará a deformação de vidro, vantagem não precisa o investimento demasiado alto.

6. É de vidro antes de endurecer o filme da partilha é bom ainda após ter endurecido o filme da partilha é bom? Por que é isso?

Após endurecer, a remoção do filme é boa, deformação de vidro é pequena.

7. Que tipo de PLC, motorista do servo motor, conversor de frequência é usado à máquina do supressão?

Presentemente, servo motor e movimentação do PLC do delta, delta do inversor e Schneider

8. Quantas seções faz a máquina do supressão do filme a partilha? Que estão a umas dimensões de cada segmento? Que são os papéis?

A máquina do supressão do filme é dividida em três seções, as primeiras ou a terceira seção é 2,2 medidores, principalmente para a entrada e a saída e o armazenamento de vidro do vidro, a seção média 5,3 medidores, principalmente para o supressão do filme.

9. Pode o dispositivo distinguir a baixa-e superfície do filme?

A camada do filme pode ser detectada automaticamente.

10. Você precisa de entrar o comprimento e a largura do vidro ao usar o removedor de filme?

Não, é detectado automaticamente.
