Detalhes do produto:
|
| Marca: | LIJIANG | Espessura de vidro de isolamento: | 5cm |
|---|---|---|---|
| Dimensão (l*w*h): | 23000mm*3000mm*3500mm | Tamanho de Max.glass: | 2500*5000MM |
| Tamanho de Min.glass: | 300*450mm | Espessura de vidro: | 3-15mm |
| Peso: | 5000kg | Tensão: | 380V 50HZ |
| Tensão: | 380v | Poder total: | 41KW |
| Velocidade de lavagem: | 15m/min | Escovas: | 6 |
| Realçar: | 15m/Min Insulating Glass Production Line,máquina de lavar de vidro de 15m/Min Insulating,máquina de lavar de vidro para a janela |
||
1, parte de carregamento
Para evitar o baixo-e vidro pôs o lado inverso e deixou marcas ou risco da roda baixo-e revestimento que nós usamos a inspeção do revestimento - filme do metal condutor (a outra empresa usam a detecção fotoelétrica, dura reconhecer para um revestimento transparente mais alto do filme)
(Coluna do nylon e do poliuretano + do metal

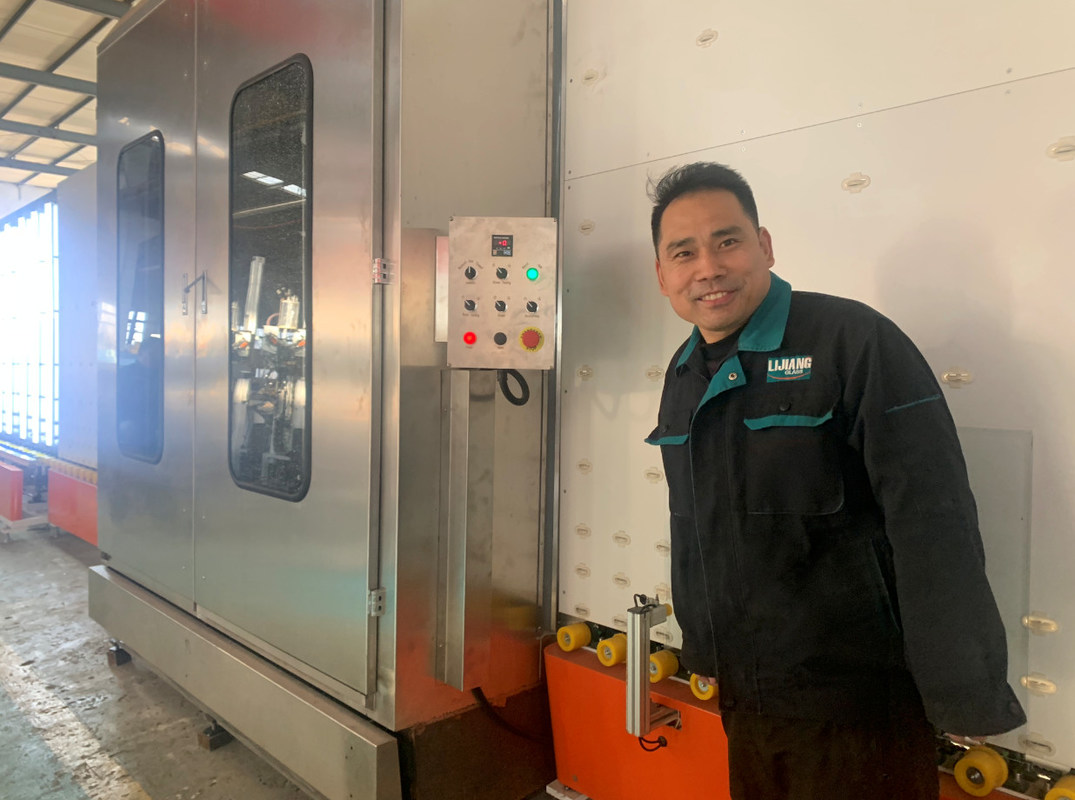

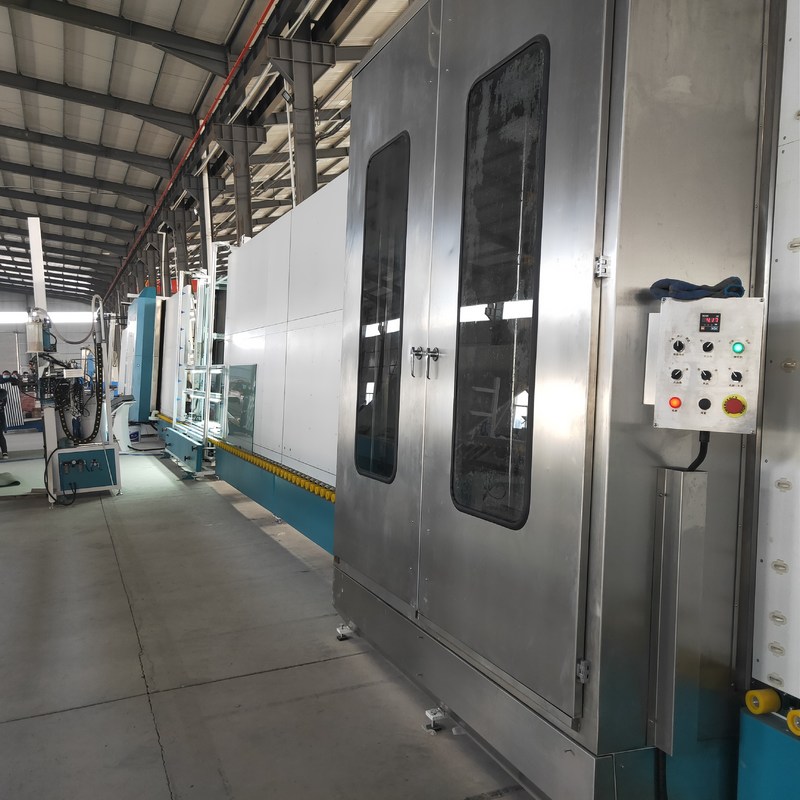

2, lavagem e parte de secagem
* três escovas macias dos pares podem lavar o baixo-e vidro e o vidro normal, o diâmetro é menos de 0.1mm.
* os materiais são de aço inoxidável.
* a faca do vento é projeto do flutuador, mantém sempre o direito e a distância apropriada 3mm entre a superfície e a faca de vidro do vento (mesma como a estrutura de LISEC (observação: 3mm está a uma melhor distância de secagem)
Há um dispositivo comum universal. Quando a espessura de vidro foi mudada, a faca de ar pode mover-se para a frente e para trás ajustar a distância, de modo que a distância relativa entre a faca do vento e o vidro seja constante, para evitar o dano ao filme de vidro devido à mudança da espessura de vidro.
* toda a aperto-roda da parte dianteira e do verso é ativamente para mover-se e transportar. Nenhum mater o tamanho de vidro é pequeno/grosso/fino grandes (8mm), ele garante toda a passagem de vidro completamente lisamente. (Mesmos como LISEC)
3, detectando a parte
4, peça do conjunto
A estrutura de levantamento do feixe incorporado (feixes dobro) conveniente para detecta e limpa o vidro
5, enchimento do gás e peça da pressão
1, medida da espessura: o cilindro conduz a régua eletrônica para medir a espessura de vidro e a largura de alumínio do quadro, para fornecer parâmetros para a inflação e a pressão servo
2, mover-se síncrono do feixe da correia: o feixe síncrono da correia mover-se-á de acordo com a espessura de vidro e a largura de alumínio do quadro para assegurar-se de que o furo da inflação esteja entre o primeiro e segundo quadro de alumínio de vidro para inflar a diferença (o valor vem do pushrod da C.C. e da régua eletrônica)
3, entraram a concentração de gás do argônio no tela táctil de acordo com o cliente exigido
4, função da exposição: o tela táctil indicará o processamento de enchimento do gás inteiro do argônio, você conhecerá muito claro quanto já gás do argônio arquivou para dentro
E, INTOXICA o enchimento da parte inferior
(Tipo velho)
A parte de pressão era partilha em 4 porções (por 800mm), quando a passagem pequena do vidro do tamanho (menos de 800mm) através da seção do enchimento da pressão e do gás, somente trabalho de uma parte.
Se mais de 800mm com exceção de menos de 1600mm, ele duas porções trabalham, não precisam o trabalho de enchimento inteiro da seção da imprensa e do gás. pode salvar o vidro do argônio.
F, maneira lateral do selo está seguindo a selagem (o novo tipo)
(o lado da máquina manda um sensor do oxigênio com 7-8 detectar pontos.
Peças de pressão ajustáveis de G
1, tem lá o esforço após a solda no quadro de pressão, problemas tão em baixo de forma é inegável após ter usado alguma hora (a máquina não pode pressionar DGU corretamente, uniformemente e firmemente)
Para esta edição inegável desigual, está aqui nossa solução
2, pressão do parafuso movimentador
Transportes des apoio aéreo de H (função opcional)
Garanta o interior de DGU limpo sem marcas das rodas
Após o lavagem e antes a pressão são todos des apoio aéreo
Componentes da eletricidade de I
Nós estamos usando o yaskava de Alemanha simens/japão
Máquina de dobra de alumínio do espaçador
l quadro do espaçador de 1*1m era curvatura em torno de 17s.
O erro do ângulo do quadro do espaçador está dentro de 0.1mm.
Eu posso dobrar o espaçador de alumínio /technoform /Alupro /thermix/
l espaçador conecta automaticamente e corte.
l máquina parar automaticamente quando o uso do espaçador acima.
l dobra contínua do apoio, para evitar automaticamente a conexão do espaçador ao dobrar-se e ao cortar
l conecta automaticamente o espaçador - conector
l função de controle remoto
l função de entrada de USB, pode ler para primar diretamente dados
l peças sobresselentes de toda a máquina tem o código de identificação, conveniente para o serviço da após-venda
l conectores, conveniência e segurança resistentes para a instalação e a eliminação de erros
l uso magnético Taiwan Airtac da válvula
l sistema de controlo alemão do plc de Siemens
l sistema do servocontrol de Japão Fuji
l 12 unidades do espaçador do armazenamento (opção)
l Swisspacer//Allmetal de aço inoxidável /option de aço inoxidável)
(O espaçador de aço inoxidável e morno da borda não pode existir ao mesmo tempo)
l furo de broca para o enchimento do gás (opção)
l impressão do Inkjet do espaçador, vária cor está disponível para o logotipo da empresa ou a data de produção (a opção)
l impressão de Laber (opção)
l código da dois-dimensão da varredura do varredor, código de barras (opção)
l roda de pressão separada para o quadro do arco, mais exata do que a ferramenta de dobra
Especialmente para o quadro do hexágono e do octógono (opcional)
l ERP (opcional)
Observação: Ferramenta de dobra
o quadro do retângulo do *For lá tem três que o tamanho (6A/9A/12A) era elogioso
A outra necessidade do tamanho para pagar o tamanho 42$/per extra
* para o quadro do círculo, do hexágono e do octógono, tamanho 300$/per
Parâmetro técnico principal
| Tamanho de Max.bending | 2000*2000mm |
| Tamanho de Min.bending | 250*200mm |
| Largura de alumínio do espaçador | 6-27A |
| Raio do arco | 60°-150° |
| 6A-16A | |
| Erro dimensional: | ≤±0.5mm |
| Erro do ângulo | ≤±1º |
| espaçador de alumínio de 1m*1m | 17s |
| Suprimento de ar | ≥0.65MPa |
| Poder total | AC220/380V 50Hz 2.5KW |
| Dimensão | 10500mm*2200mm*2600mm |
Componentes principais de máquina de dobra do espaçador
| NOME | TIPO |
| PLC | SIEMENS ALEMÃO |
| Instrumento elétrico da baixa tensão | SIEMENS ALEMÃO |
| Servo motor | SIEMENS ALEMÃO |
| Motorista servo | SIEMENS ALEMÃO |
| Relé | JAPÃO OMRON |
| Objetiva tripla | Taiwan AIRTAC |
| Cilindro | Taiwan AIRTAC |
| TELA TÁCTIL | Taiwan WEINVIEW |
| Poder do interruptor | Taiwan TENDE |
| GUIA | Taiwan TBI |
| Válvula de solenoide | Taiwan AIRTAC |
| Sensor | COREIA AUTONICS |
Robô de selagem
Aplicação do ²
LJTJ2535/LJTJ2025 é o robô de vidro de isolamento vertical automático o mais atrasado da selagem. É usado para revestir o vidro vitrificado dobro com da mistura do componente de A e do componente de B junto de acordo com uma determinada porcentagem. Dobrar aplicada/triplicar-se/dado forma e vidros pisados (opcionais) com desempenho estável e operação fácil.
1, cabeça mecânica é colocado na parte dianteira
Consiga a conexão real com a linha de IG ao fazer o vidro pisado.
2, função do armazenamento
Pode armazenar três partes de vidros de isolamento nas três correias (menos de 1.8m.), ele precisa 2 ajusta mais os servos motores, sistemas de controlo.
3, oito servos
O robô usa oito servos de YASKAWA, quatro deles as peças da transmissão do controle, em outros quatro servos, eles controla o otário, o levantamento, a condução e o movimento dianteiro & inverso e o gerencio.
Único sistema da colagem
Equipado com o único componente de A e o único componente de B.
Sistemas dobro da colagem (opção)
Equipado com os dois grupos de componentes de A e os dois grupos de componentes de B, que podem ser usados para dois tipos dos vedadores, tais como a borracha de silicone, a borracha do polysulfide e o esparadrapo estrutural do silicone.
/triple dobro deu forma/pisou a função de vidro (opcional)
Com o desenvolvimento de atualizar a tecnologia, o robô de selagem pode revestir oito vidros dados forma de acordo com o mercado de vidro. (mas é função opcional, antes da ordem que esta função deve confirmar o fabricante)
Válvula proporcional elétrica: o bocal de borracha coube a diferença de vidro é mais perfeito e estável.
&Pump B da bomba A
Uso Taiwan-Airtac
A borda e o canto de vidro estão completos sem bolhas de ar, superfície lisa, nenhuma necessidade de descascar o canto
Transmissão síncrono da correia
para fazer o vidro que está sendo transferido lisamente com posicionamento exato
Válvula do interruptor do ar elétrico e comprimido: Assegure o interruptor automático elétrico, o desempenho estável e o revestimento do uniforme.
