Perfuração da máquina de vidro do CNC do machado do vertical cinco da parte alta e máquina de trituração verticais

Da máquina de vidro vertical do CNC do Cinco-machado da parte alta perfuração e máquina de trituração verticais

1,1 introdução da máquina

A máquina vertical da perfuração e de trituração é um equipamento de processamento de vidro da cinco-linha central vertical da parte alta, usado para o furo, a trituração, o canto de moedura, a afiação e o outro processamento do vidro. A espessura do vidro que pode ser processado é 4-19mm. O equipamento adota um sistema de controlo numérico da parte alta para controlar precisamente cada linha central servo, acoplada com a rigidez alta e a estabilidade alta da estrutura inteira da máquina, para realizar o processamento de alta velocidade e da elevada precisão do vidro. O software completamente auto-em desenvolvimento do CAM tem funções poderosas. Pode automaticamente gerar a tecnologia de processamento para gráficos de processamento diferentes, e gera programas de processamento de acordo com a tecnologia específica. Ao mesmo tempo, igualmente tem funções auxiliares tais como a gestão de biblioteca e a gestão de biblioteca da ferramenta, que reduz extremamente a dificuldade de operações de processamento. , As exigências para operadores são reduzidas mais. Os componentes elétricos usados no equipamento são todo o CE certificado, e os conectores dos componentes elétricos são impermeáveis assegurar a segurança.

A máquina vertical da perfuração e de trituração é usada principalmente dentro: vidro decorativo, vidro do banheiro, vidro arquitetónico (porta de vidro frameless, parede de cortina de vidro, escadaria de vidro), etc.

1,2 funções principais

A máquina vertical da perfuração e de trituração é um equipamento de processamento composto do vidro que possa terminar uma variedade de processamento do vidro;

Contador-perfuração: Devido à estrutura dianteiro e traseiro dos eixos da perfuração vertical e do centro de trituração, o equipamento pode realizar a contador-perfuração de alta velocidade antes e depois, para assegurar a qualidade e a precisão de processamento da alta demanda;

Trituração: operação simples e rápida: dianteiro e traseiro os eixos podem moer e moer a borda interna ao mesmo tempo;

Canto da moagem: Há dois métodos de canto da moagem: 1. Use a roda de chanfradura diretamente, 2. instalam a luva de chanfradura no bocado de broca;

1,3 estrutura

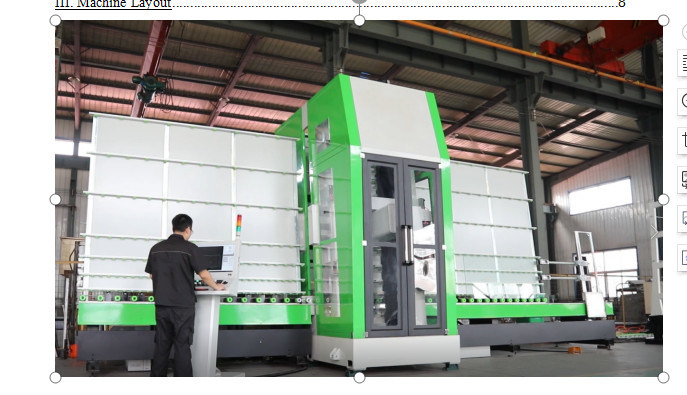

A perfuração vertical e o centro de trituração têm uma pegada pequena e são fáceis de desmontar. É composta principalmente de um manipulador, de uma extremidade de vidro da entrada, de uma área de processamento, de uma extremidade de vidro da saída e de um reboque na parte inferior. O vidro é colocado no reboque da extremidade da entrada, e o espaldar da extremidade da entrada é apoiado. O servo motor é conectado à engrenagem da movimentação do redutor para fornecer o poder à braçadeira. A braçadeira aperta uma extremidade do vidro e transporta o vidro à área de processamento. Depois que o vidro alcança a área de processamento, o processamento furando, da trituração e o outro está executado. Durante o processamento, dianteiro e traseiro os eixos podem automaticamente terminar a mudança da ferramenta de acordo com a tecnologia de processamento, e automaticamente terminar os processos de furar, de moer e de moer o furo interno. Após o processamento, as braçadeiras transportam o vidro à extremidade da saída do reboque, e finalmente o dispositivo de saídas de potência transporta o vidro à extremidade da saída.

O X, o Y, e o V machados são conduzidos pela cremalheira da elevada precisão e pelos pinhões, e os machados de Z e de W são conduzidos pelos parafusos da bola da elevada precisão. A X-linha central controla o movimento esquerdo e direito do vidro, e os machados de Y e de V controlam o eixo elétrico e a placa deslizante para mover-se dianteiro e traseiro para cima e para baixo ao longo dos feixes verticais. , Os machados de Z e de W controlam o movimento dianteiro e inverso do eletro eixo.

Vantagens da estrutura:

• Transmissão da cremalheira e do pinhão da elevada precisão do uso para conseguir o processamento mais alto e a velocidade movente rápida;
• A alimentação do eixo elétrico é conduzida por uma haste do parafuso para conseguir uma precisão mais alta da transmissão;
• O dispositivo automático da lubrificação é usado para lubrificar as peças da transmissão tais como os guias lineares, cremalheiras, hastes do parafuso, etc., para melhorar a vida útil do equipamento;
