Detalhes do produto:
|
Nome: | Linha de produção de vidro de isolamento vertical LJBZ2535G | Velocidade de vidro do transporte: | 45m/min |
---|---|---|---|
Escovas de lavagem: | 3 pares de escovas macias com cabelo de 0.1mm | Suprimento de ar: | Fluxo: 0.8m/min |
Dimensão: | 23500*3500*3700mm | Tamanho de vidro mínimo: | 280mm*450mm |
Realçar: | Máquina de dobra de alumínio do espaçador,Máquina de dobra do espaçador da vitrificação dobro,Máquina de dobra de vidro do espaçador de IG |

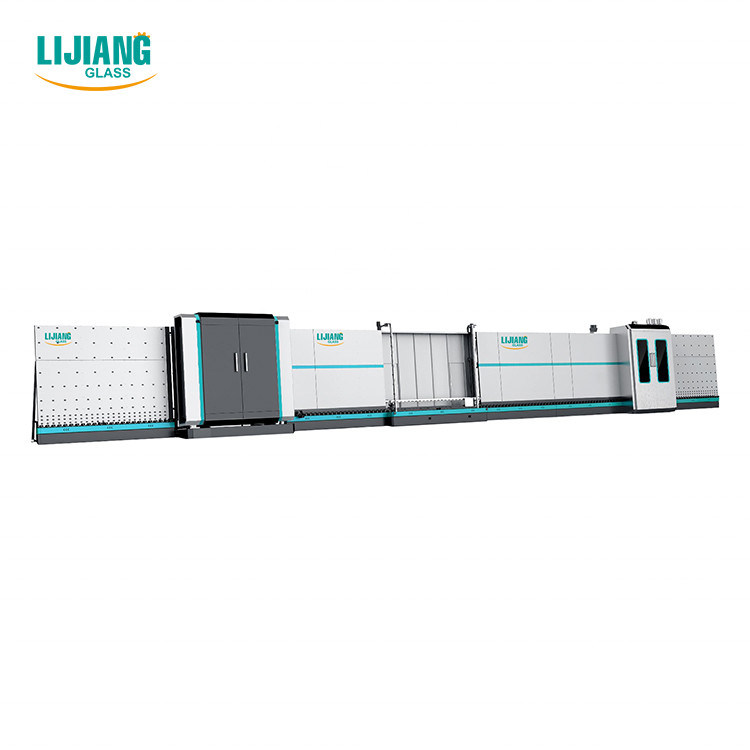

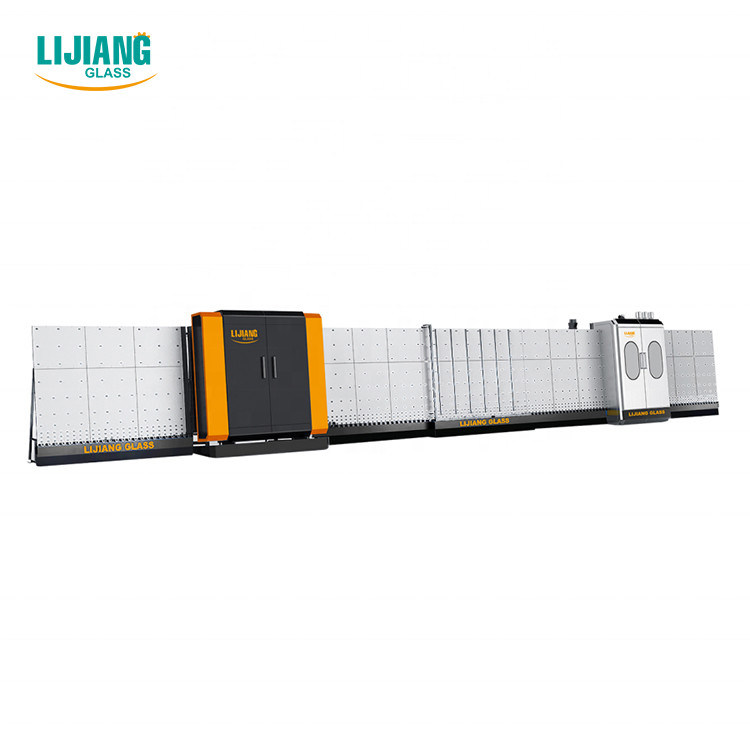

Máquina de dobra de alumínio automática do espaçador para a linha de produção horizontal da vitrificação dobro
Características principais da linha de produção da máquina de lavar
• Esta linha tem 7 seções.
Seção de 01 transferências;

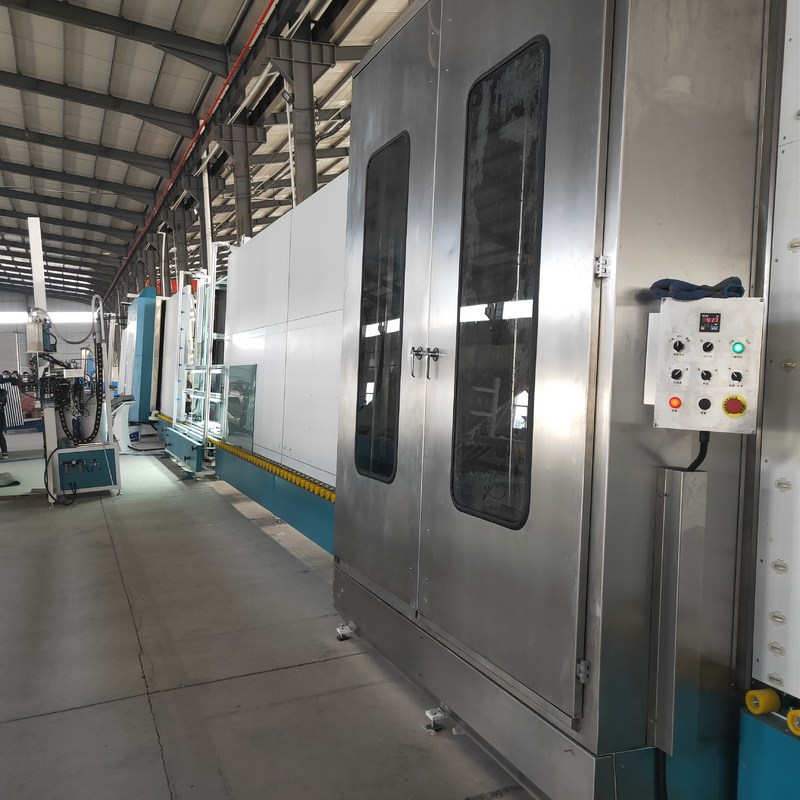

máquina de lavar 02;
Seção de 03 emissões;
04 inspeção e seção da instalação.
Seção de 05 transferências;
Imprensa 06 e seção de enchimento;
Seção de 07 descargas.
• Sistema de controlo do PLC, relação do tela táctil
• Uso dos servos motores de Siemens
• Aplicável à produção de vidro dobro e de vidro triplo
Funções opcionais do equipamento de vidro de isolamento
• Vidro da etapa com bordas opcionais
• Vidro dado forma
• Gás de enchimento do argônio automaticamente
• tecnologia deflutuação para transferir o vidro
Para impedir que o vidro esteja contaminado pelas rodas e deixando traços para melhorar a produção de IG de alta qualidade.
• Pressionando e enchendo 2 partes de unidades de IG, totalmente 8 seções
Características principais da maquinaria de processamento de vidro
• Dois IGUs podem ser pressionados imediatamente para encher-se com o gás, e cada IGU pode ser enchido com o gás do argônio mais de 90%.
• Pressionando dois IGUs imediatamente, você pode impedir que a forma da parte pressionada desmorone. Toma 27 segundos pela vitrificação dobro de 1m x de 1m, melhorando extremamente a eficiência do trabalho.
• A linha de processamento de alta velocidade de IG patenteou em China em 2019
• Resolva o problema de esperar o trabalho no robô de selagem. A instalação de dois quadros do espaçador para dois IGUs por um artesão
• Automaticamente medida do tamanho do vidro e a rotulagem usando o sistema do ERP (a pre-imprensa e a rotulagem da cargo-imprensa podem ser permitidas) (opcional)
• Cada parte é separada da peça de transferência à peça da imprensa
• Apropriado para a produção em massa nas fábricas. Muito rápido
Dados técnicos da maquinaria e equipamento de fabricação de vidro
Tamanho de vidro máximo | 2500mm*3500mm |
Tamanho de vidro máximo para o gás de enchimento | 2500mm*3200mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias com cabelo de 0.1mm |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: 0.8m/min |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensão | 23500*3500*3700mm |
Peso | 6500kg |
Parâmetros elétricos da maquinaria e equipamento de fabricação de vidro
NOME | ORIGEM | TIPO |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Servo motor para o vidro da etapa | Japão | FUJI |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
Tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Motor da escova | China | QINGHUA |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Linha de IG sem gás de enchimento em linha |
