Detalhes do produto:
|
NOME: | LINHA DO TAMANHO IG DE JUMBOO | TAMANHO DO MAX: | 3300 MM*5000 MILÍMETRO |
---|---|---|---|
TAMANHO MÍNIMO: | 450 MILÍMETROS * 300 MILÍMETROS | ENCHIMENTO DO GÁS: | EM LINHA |
ÍNDICE DE GÁS: | SOBRE 80% | ESPESSURA DE VIDRO: | 3 - 30 |
ESPESSURA DE VIDRO DE IG: | 60MM | CERTIFICATION: | CE |
GARANTIA: | 1 ANO | TIPO: | VIDRO DE LIJIANG |
Realçar: | Máquina de vidro da vitrificação dobro do tamanho de Jumboo,Máquina de vidro da vitrificação dobro com robô de selagem,Máquina de vidro da vitrificação dobro de 60MM |

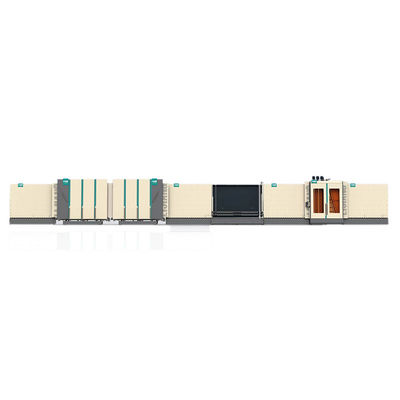

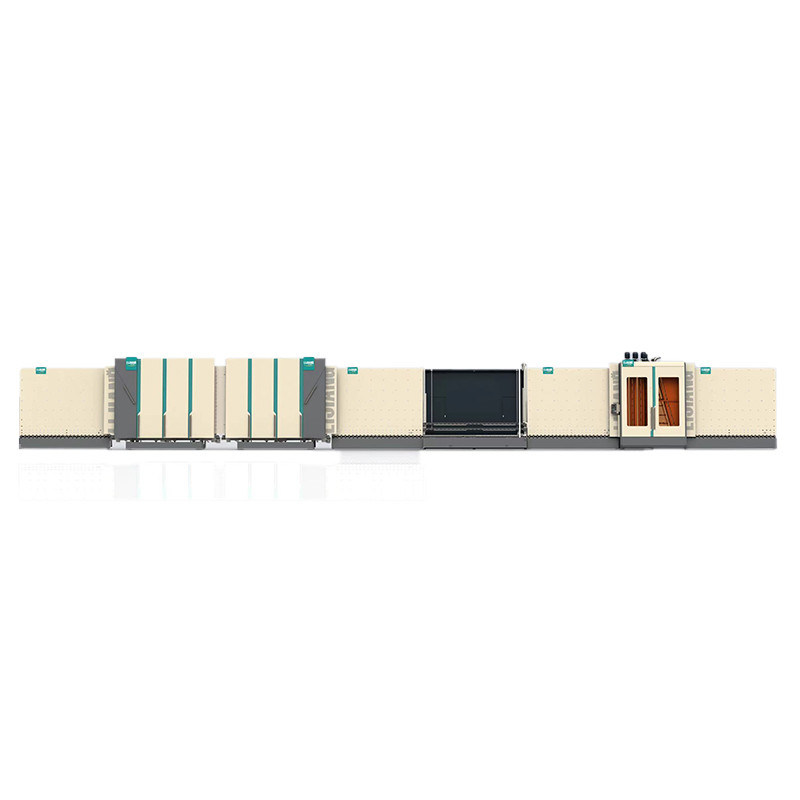

Linha de produção de vidro de isolamento vertical LJBZ3350 do TAMANHO de JUMBOO
Características principais:
• A linha tem 7 seções:
seção de 01 transferências;
máquina de lavar 02;
seção de 03 descargas;
04 inspeção e seção da instalação;
seção de 05 transferências;
06 que pressionam e seção de enchimento;
seção de 07 descargas.
Funções opcionais:
• Vidro da etapa com bordas opcionais (L: 100mm W: 50mm)
• Vidro dado forma
• Pre máquina de lavar
• Gás de enchimento do argônio automaticamente

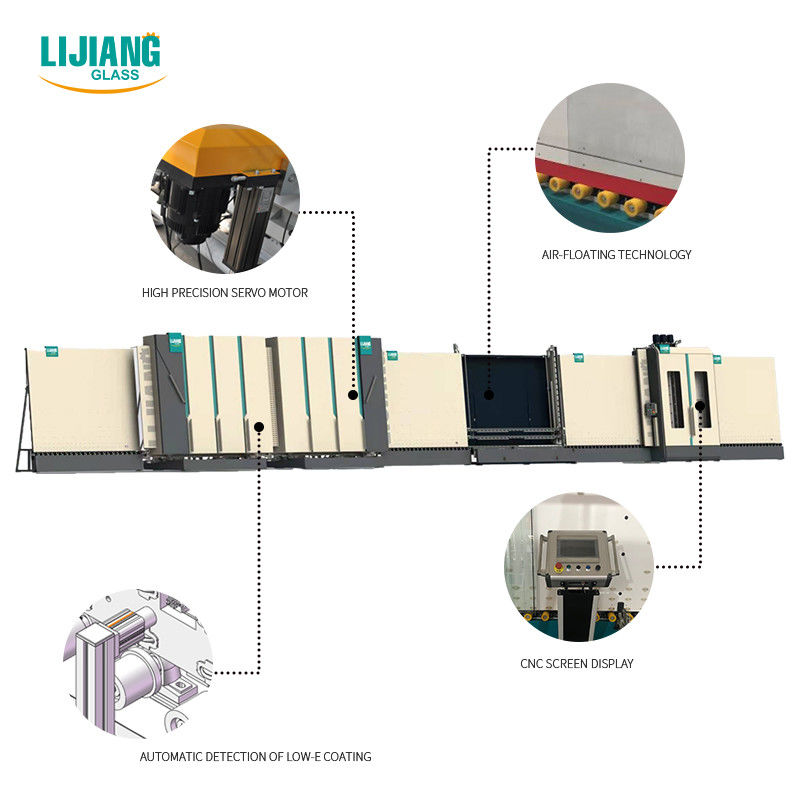

Os detalhes introduzem do LJBZ3350
seção de 01 transferências
Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo
máquina de lavar 02
• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador
• Material de aço inoxidável
seção de 03 descargas
• Vidro do armazenamento
04 inspeção e seção da instalação
A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro
seção de 05 transferências
• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.
(ou com enchimento) seção 06 de pressão
Característica principal:
• (2500mm*3500mm) o vidro de isolamento Ultra-longo pode ser comprimido duas vezes
• Adota a correia transportadora para transferir o vidro, servo motor dos usos para pressionar o vidro
• A placa de pressão pode ser aberta para a manutenção fácil
• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro
• Encha automaticamente o gás do argônio com o efeito de selagem significativo, um índice mais alto do argônio
• As zonas ajustadas para encher o tamanho diferente do vidro com o método de selagem da continuação reduzem a perda do argônio
• Pode ajustar o valor do gás e mostrar o processo de gás de enchimento no tela táctil
• Sensor de reação rápido para o controle permanente do processo do enchimento do gás
• A concentração de gás pode alcançar mais de 90%
• Nenhuma necessidade aos furos de broca no quadro do espaçador
• O gás padrão é gás do argônio
seção de 07 descargas
• Vidro do armazenamento
• Pode ser conectada à máquina selar
Dados técnicos
Tamanho de vidro máximo | 3300mm*5000mm |
Tamanho de vidro mínimo | 280mm*450mm |
Espessura de vidro | 3-15mm |
Espessura de vidro de isolamento | 60mm |
Velocidade de lavagem de vidro | 2-10m/min |
Velocidade de vidro do transporte | 45m/min |
Escovas de lavagem | 3 pares de escovas macias |
Fonte de água | Consumo de água: condutibilidade 0.5t/h: 40μs/cm |
Suprimento de ar | Fluxo: ³ /min de 1m |
Pressão de ar | ≥0.8MPa |
Poder total | 3P 380V 50HZ |
Parâmetros elétricos
NOME | ORIGEM | TIPO |
Servo motor | Alemanha | SIEMENS |
PLC | Alemanha | SIEMENS |
Dispositivo elétrico de baixa tensão | Alemanha | SIEMENS |
Conversor de frequência | Alemanha | SIEMENS |
Motor de transferência | Taiwan | LINHAI |
Motor da escova | Taiwan | LINHAI |
Bomba de água | China | LINGXIAO |
Guia | Taiwan | HIWIN |
Componentes pneumáticos | Taiwan | AIRTAC |
Calibre elétrico | China | MIRAN |
Interruptor fotoelétrico | Alemanha | DOENTE |
Micro interruptor | Taiwan | TENDA |
Botão e luz indicadora | França | SCHNEIDER |
tela táctil | Taiwan | WEINVIEW |
Relé intermediário | Japão | OMRON |
Linha de IG com o gás que enche-se em linha |
