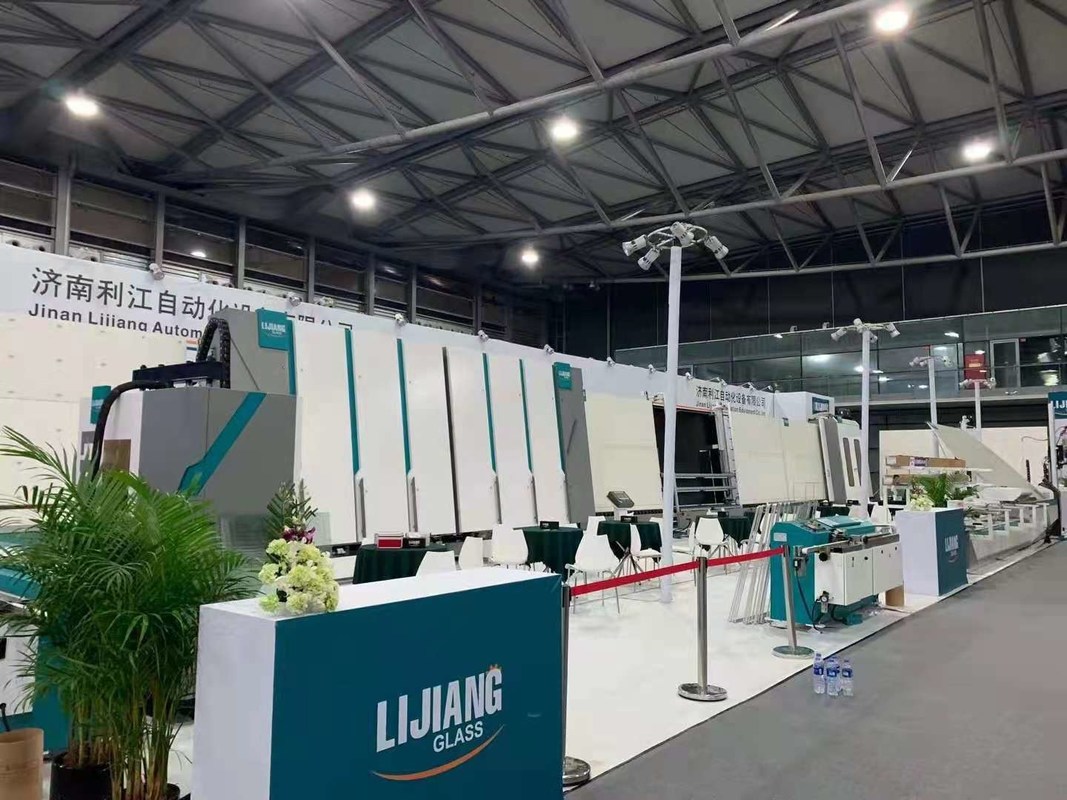

O dobro vitrificou a linha de produção de vidro de isolamento tamanho enorme 3300*7000mm

Linha de produção de vidro de isolamento tamanho enorme da vitrificação dobro 3300*7000mm para o processamento de vidro de isolamento

Característica principal da linha de processamento de vidro de isolamento da vitrificação dobro

●Sistema de controlo do PLC de Alemanha Siemens, relação do tela táctil

●Identificação automática de vidro revestido e baixo-e

●as escovas 3pair macias podem lavar em linha e baixo-e vidro autônomo

●A máquina de lavar adota o dispositivo material e impermeável dos SS

●Placa de pressão ajustável para manter a placa pressionar a superfície em linha reta

●Modo de conexão de tomada da aviação

●Tanque de água com controle de temperatura automática e sistema da lavagem da água

●Sistema de aquecimento de ar

●Começo do fã do ar e ajuste automáticos da parada

●Sistema de redução do ruído

●Aplicável para produzir IG triplo e IG dado forma

●Exposição em linha da velocidade de lavagem

●Trabalho intermitente inteligente, energia de salvamento

Opções da linha de vidro de isolamento de enchimento do gás dobro enorme automático do tamanho

1.Pre-washing

posicionamento 2.Automatically exato para 3 ou 4 etapa lateral IG

o enchimento do gás 3.Automatic pode ajustar o valor do gás e indicar o processamento do enchimento em linha com a concentração de gás alta

1. Que é a linha de IG?

Os tipos da linha de IG são sem argônio de enchimento e com gás de enchimento do argônio. Há igualmente duas linhas especiais de IG, areja a linha de flutuação de IG e a linha rápida super de IG (que lavam e que pressionam duas unidades de IG junto).

A linha de IG é linha de processamento de vidro de isolamento de calles, ele inclui a máquina de lavar de vidro, a instalação do quadro do espaçador e a máquina de pressão de vidro. Nós temos normalmente a linha de 2000*2500, de 2500*3500, de 2500*4000, de 2500*4500 e de 3300*7000 IG.

2. Que nossa empresa faz?

O VIDRO de LIJIANG é o fabricante na cidade de Jinan, ano de China desde 2012. Nós fazemos a linha de IG, robô de selagem de vidro de isolamento, máquina de dobra do espaçador, máquina de enchimento dessecante da máquina butílica da extrusora e assim por diante, porviding máquinas para pelo mundo inteiro com após serviço de venda.

3. Como proporcionar o serviço pós-venda?

Para a Índia e a Índia do aroud do mercado, nós temos dois coordenadores loal indianos, eles podemos proporcionar o serviço a tempo.

Para o mercado de Ámérica do Sul, nós temos um coordenador lá para proporcionar o serviço.

Para o outro mercado, nós temos a equipe do coordenador com 10 - 20 anos de experiência, irá à fábrica de clientes estrangeiros instalar a máquina, treinar trabalhadores e fornecê-los a tempo após o serviço de venda.

Desde o vírus do mundo inteiro, nossos coordenadores são restringidos a muitos países no mundo. Assim nós serviço da instalação do provice e trabalho trainning em linha por Wechat, Whatsapp e assim por diante. Uma vez que o mundo tem um suitation melhor, nosso coordenador irá verificar outra vez nossas máquinas.

4. Como empacotar a linha de produção?

Um grupo de linha de IG precisa normalmente dois recipientes ao enviar ao país estrangeiro, 2 partes dos recipientes 40HQ.

Detalhes de linha de produção de vidro de isolamento automática:

• A linha de produção de vidro de isolamento vertical tem 7 seções:

seção de 01 transferências;

máquina de lavar 02;

seção de 03 descargas;

04 inspeção e seção da instalação;

seção de 05 transferências;

06 que pressionam e seção de enchimento;

seção de 07 descargas.

• seção de 01 transferências

Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo

• máquina de lavar 02

Característica principal:

• Usando 6 partes de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro

• A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.

• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura

• A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m)

• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água

• Sistema europeu do silenciador

• Material de aço inoxidável

• seção de 03 descargas

• Vidro do armazenamento

• 04 inspeção e seção da instalação

A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro.

• seção de 05 transferências

• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.

• 06 que pressionam e seção de enchimento

Característica principal:

• o vidro Ultra-longo pode ser comprimido perto duas vezes

• Adota a correia transportadora para transferir o vidro, usam o servo motor para pressionar o vidro

• A placa de pressão pode ser aberta para a manutenção fácil

• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro

• seção de 07 descargas

• Vidro do armazenamento

• Pode ser conectada à máquina selar

Parâmetro da linha de produção de vidro de isolamento automática vertical

Unidade		LJBZ3370
Tensão		380V50Hz3P
Poder total	Quilowatt	54,5
Velocidade de lavagem	m/min	2-10
Velocidade de trabalho máxima	m/min	45
Tamanho de vidro mínimo	milímetro	450*280
Tamanho de vidro de Maxmum	milímetro	3300*7000 3000*3000 (imprensa dobro)
Espessura de vidro lisa	milímetro	3-30
Escovas de lavagem	Partes	6
Espessura máxima do vidro de isolamento	milímetro	80
Consumo total do gás	L/MIN	1500
Altura do rolo do transporte	milímetro	520
Dimensão (L*W*H)	milímetro	47200*3500*4500

Parâmetros elétricos

NOME	ORIGEM	TIPO
PLC	Alemanha	SIEMENS
Dispositivo elétrico de baixa tensão	Alemanha	SIEMENS
Conversor de frequência	Alemanha	SIEMENS
Servo motor para o vidro da etapa	Japão	FUJI
Interruptor fotoelétrico	Alemanha	DOENTE
Micro interruptor	Taiwan	TENDA
Botão e luz indicadora	França	SCHNEIDER
Tela táctil	Taiwan	WEINVIEW
Relé intermediário	Japão	OMRON
Motor da escova	China	QINGHUA
Bomba de água	China	LINGXIAO
Guia	Taiwan	HIWIN
Componentes pneumáticos	Taiwan	AIRTAC

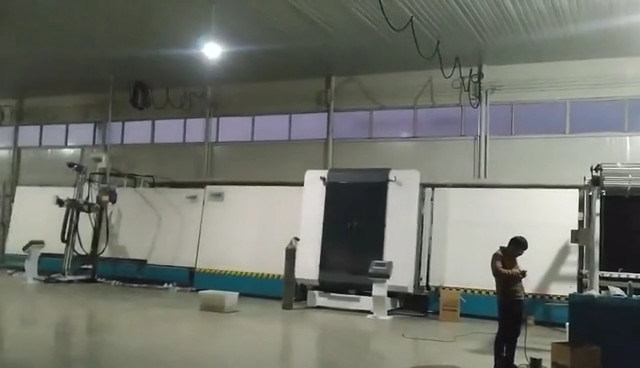

Imagens da linha de produção de vidro de isolamento automática

Produção relacionada de VIDRO de LIJIANG

Máquina butílica automática com equipamento butílico da extrusora do derretimento quente do CE para o processamento de isolamento

Máquina da extrusora de Aotomatic Bulyl com quolity alto

Aplicação

Sistema de controlo do PLC, relação do tela táctil

Ajuste automaticamente a quantidade de colagem de acordo com velocidades diferentes

Identifique automaticamente a largura da barra de alumínio, em conformidade colagem nuzzle pode ajustar automaticamente.

O sistema hidráulico usa componentes alemães ao ensurethat que a colagem é mesmo e completo

Rapidamente pré-aqueça, melhore a eficiência do trabalho

com pré-aquecer a função

Com exaustão e função inflável, melhore a qualidade do revestimento e o tempo do asve para a colagem de alimentação

Velocidade rapidamente de revestimento, lata até 47m/min

Pressão do aperto: 10-18MPa

Temperatura: 110-140℃

Aluminumspacerwidth: 6A-27A

Velocidade: 5-47m/min

Diâmetro do cilindro butílico: 200mm

Suprimento de ar: 0.4㎡/min

Pressão de ar: >0.6Mpa

Poder total: 380V, 5.7KW, 50HZ

Dimensão: 2800*700*900mm

Peso: 650kg

Parâmetros da tecnologia da máquina quente automática da extrusora do derretimento

Pressão do aperto	10-18MPa
Temperatura	110~140℃
Espessura da colagem	0.3-0.5mm
Largura da colagem	3.5mm
Largura de alumínio do espaçador	5.5-26.5mm
Velocidade	0-47m/min
Diâmetro do cilindro butílico	200mm
Suprimento de ar	³ /min de 0.4m
Pressão de ar	≥0.6MPa
Poder total	380V, 5.7KW, 50HZ
Dimensão	2800×700×900mm (L×W×H)
peso	750kg

Detalhes do equipamento de máquina de vidro de isolamento da extrusora butílica automática

Peças de Alemanha Siemens

A máquina butílica da extrusora adota PLC de Siemens do tipo do alemão, desempenho estável.

Tela táctil de KINCO

Operação da tela do toubh do uso, experimentação simples, relação clara, operação simples, tela táctil esperto, programação Updated.

Alemanha TEM a válvula

A máquina butílica de alta velocidade da extrusora adota a válvula do Harvey de Alemanha, um desempenho mais estável.

Sistema de alarme

Adote automaticamente o sistema de alarme, lembrando adicionando o butilo.

Cilindro da colagem

O cilindro de borracha para adotar levanta a estrutura, que é conveniente para o butilo em mudança.

Cilindro de Alemanha Maximator

O sistema de carregamento super adota pneumático famoso e o cilindro hidráulico, controla a pressão do óleo da tomada fortemente.

Ajuste o putput da colagem automaticamente de acordo com a mudança da velocidade

O ajuste de altura do feixe é conveniente, eficaz resolver o provlem da linha branca

O outro produto do VIDRO de LIJIANG

Máquina de dobra do espaçador com barras de alumínio e as barras mornas

Aplicação

A máquina de dobra automática completa do espaçador é usada fazendo quadros (ou outros materiais) para o vidro de isolamento, que substitui a tecnologia tradicional da fabricação. A máquina de dobra automática do espaçador com barras de alumínio e as barras mornas pode fazer uma variedade de quadros de alumínio poligonais convexos por uma tira de alumínio em uma vez. A máquina de dobra está disponível para dobrar e assim por diante as barras de alumínio, barras de aço inoxidável, barras mornas e thermex. Igualmente no mahcine de dobra, igualmente contém o código da impressão, imprimindo a etiqueta, os furos de perfuração e o USB, mão da máquina para o quadro grande do apoio

Detalhes do equipamento

• Adote o sistema de controlo do PLC de Siemens, relação do tela táctil
• Sistema do servocontrol do CNC de Japão FUJI

• Quatro unidades de armazenamento do tamanho do espaçador
• Os espaçadores de alumínio estão disponíveis em tamanhos diferentes e em tamanhos

• Cortado automaticamente e para alimentar os espaçadores de alumínio
• A curvatura deu forma a quadros do espaçador continuamente
• Evite automaticamente o canto de conexão ao dobrar-se e ao cortar

• O dispositivo especial da mão da máquina é usado para dobrar o quadro grande do espaçador

• Os conectores resistentes são conveniência e segurança para a instalação e a eliminação de erros

• Válvula magnética de Taiwan Airtac; Sistema de controlo alemão do PLC de Siemens; Sistema do servocontrol de Japão Fuji.

• As peças sobresselentes de toda a máquina têm códigos de identificação.

• Efeito de dobra preciso, erro de canto menos de 0.1mm.

Tecnologia de condução

• Espaçador que imprime a função do código (opcional)

• Furo automático do enchimento do gás da broca (opcional)

• Imprimindo a função da etiqueta da etiqueta (opcional)

• A função de entrada de USB, leu prima o arquivo diretamente etc. do formato (opcional)

• Conecte ao sistema do ERP (opcional)

• Podem dobrar o espaçador de alumínio, Technoform, Alupro, Thermix, o espaçador (Swisspacer) e de aço inoxidável mornos (opcional) e assim por diante.

• Nós temos o sistema macio especial que poderia evitar o 120mm para reduzir o desperdício. Por exemplo, se o comprimento do reforço é 60mm, quando o programa calcular o ângulo direito, há um reforço. Quando você começa dobrar o quadro retangular, você precisa em primeiro lugar o transporte 120mm, a seguir corta 120mm, e etapa no pedal para dobrar então o quadro, assim que você desperdiçará o 120mm.

Dados técnicos

Tamanho de Max.bending	2000mm*2000mm (2500mm*2500mm)
Tamanho de Min.bending	250mm*200mm
Largura de alumínio do espaçador	5.5-27mm
Erro dimensional	±0.5mm
Erro do ângulo	±1º
Velocidade de processamento	≤26s
Suprimento de ar	≥0.65MPa
Poder total	AC220/380V 50Hz 2.5KW
Dimensão	10500mm*2200mm*2600mm

Parâmetros elétricos

NOME	TIPO	NOME	TIPO
PLC	SIEMENS ALEMÃO	Objetiva tripla	Taiwan AIRTAC
Instrumento elétrico da baixa tensão	SIEMENS ALEMÃO	Cilindro	Taiwan AIRTAC
Servo motor	JAPÃO FUJI	Válvula de solenoide	Taiwan AIRTAC
Motorista servo	JAPÃO FUJI	Poder do interruptor	Taiwan TENDE
Relé	JAPÃO OMRON	TELA TÁCTIL	Taiwan WEINVIEW
Sensor	COREIA AUTONICS	GUIA	Taiwan TBI

Lavagem de vidro lisa do setor automóvel vertical e máquina de limpeza

1. Vista geral da auto máquina de vidro vertical da lavagem e de secagem
A máquina de lavar de vidro lisa do setor automóvel é usada para a lavagem de vidro para processar o vidro da vitrificação dobro. A auto lavagem vertical e a máquina de limpeza podem terminar as seguintes funções: pré-limpeza, limpeza e secagem do vidro liso e do baixo-e vidro. Está na produção do vidro de isolamento de alumínio do entalhe. A máquina de lavar de vidro tem as vantagens da área pequena da ocupação, da eficiência elevada, do desempenho seguro e da manutenção conveniente.

2.Advantage da máquina washiing de vidro
•Usando 3Pair de escovas macias com cabelo macio de 0.1mm, pode lavar o baixo-e vidro
•Pre-lavar (opcional)
•A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
•A faca de ar nova usa o perfil de alumínio (faca de ar do ornitorrinco), o tamanho da tomada de ar é ajustada pelo bico de alumínio do pato do perfil. Isto pode reduzir o número de parafusos do ajuste, assegura-se de que cada parafuso não esteja fraco, e evita-se a ressonância da faca de ar.
•Sistema europeu do silenciador
•A caixa da operação com exposição da velocidade da lavagem, pode exatamente indicar a velocidade de lavagem (os 8-10m) •Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
•Material de aço inoxidável
característica 3.Main da máquina de lavar de vidro vertical

• A máquina de limpeza vertical automática adota o sistema de controlo de Siemens, que pode livremente ajustar a velocidade de limpeza da máquina de limpeza.

•

• A máquina de lavar automática vertical pode lavar em linha e o baixo-e vidro autônomo, reconhece automaticamente o baixo-e filme
•
• Máquina de lavar automática vertical usando 6 partes de escovas macias

•

• A seção da pré-limpeza adota o regulamento stepless da velocidade da conversão de frequência, e o vidro pode correr lisamente na velocidade direita.
• O controle de temperatura automática do tanque de água, a limpeza do sistema do reabastecimento de água e os tanques de água são feitos de materiais de aço inoxidável e resistentes à corrosão, e os rolos de transferência são os rolos de borracha resistentes ácidos e do alcaloide, que são ajustados automaticamente de acordo com a espessura de vidro.

• 304 materiais de aço inoxidável
• Máquina de lavar vertical automática usando métodos de trabalho de poupança de energia intermitentes inteligentes
• Máquina de lavar vertical automática para adotar o sistema europeu do silenciador
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A máquina de lavar vertical automática adota o fã variável da frequência, energia eficiente, bom efeito de limpeza
• Tipo hierárquico sistema da lavagem

4. Parâmetros da tecnologia da limpeza de vidro vertical e da máquina de secagem

Fonte de alimentação	Tensão (V)	380
	Frequência (hertz)	50
Poder principal	quilowatt	≈35
Velocidade de lavagem	m/min	1~7
Alta velocidade máxima	m/min	10
Tamanho de vidro mínimo	milímetro	450×280
Tamanho de vidro máximo	milímetro	2500×4000
Espessura de vidro	milímetro	3~15
Altura do rolo	milímetro	500±20
Peso total	quilograma	≈3500

5. Detalhe de máquina de lavar de AutomaticGlass

Introdução de VIDRO de LIJIANG

Linha automática máquina de 2230 IG de processamento de vidro da vitrificação dobro

APLICAÇÃO

A linha de processamento de vidro da vitrificação dobro (com enchimento do gás) consiste em quatro seções, seções de transferência, seções da lavagem, seções da inspeção e seções de pressão (totalmente 7 porções). Usa tecnologia avançada para fazer automaticamente de alta qualidade e variedade DGU, como o vidro dobro, o vidro triplo, o baixo-e vidro, o vidro dado forma e o vidro pisado. Que is mais, uma linha nova de IG que possa encher duas partes de vidro dobro ao mesmo tempo.

Modelo	Tamanho mínimo	Tamanho máximo	Baixo-e vidro	Vidro da etapa	Vidro triplo	Gás de enchimento (g)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√

O baixo-e vidro/vidro de vidro/triplo da etapa/funções dadas forma do gás do vidro/enchimento é opcional. E o tamanho da linha de LJBZ2535G IG com gás de enchimento pode encher o gás no vidro máximo de 2500*3200mm, não 2500*3500mm.

Dados do parâmetro

1. Nome da produção: Linha de processamento de vidro de isolamento com painel da imprensa e gás de enchimento

2. Modelo: LJBZ2535G

3. Lugar da origem: JINAN, CHINA

4. Espessura de vidro: 3 - 15mm

5. Espessura de vidro de isolamento: 60mm

6. Velocidade de lavagem de vidro: 2 - 10m/min

7. Velocidade de vidro do transporte: 48m/min

8. Escovas de lavagem: 3 pares de escovas macias

9. Materiais da máquina de lavar: De aço inoxidável

10. Função: Fazendo o vidro de DGU/Step dê forma ao gás de enchimento de vidro triplo de vidro do argônio

11. Tamanho de vidro máximo: 2500*3500mm

12. Tamanho de vidro máximo para o gás de enchimento: 2500*3200mm

13. Garantia: 12 meses

14. Cor: Azul (branco brilhante), muitas cores podem ser customerized

15. Comprimento: 23.5m

16. Sentido: Direita para a esquerda

17. Vidro dado forma: Um lado deve ser reto

18. Tamanho de vidro mínimo: 450*280mm

19. Altura (rolos a moer): 520mm

20. Vidro da etapa: O vidro pequeno é interno ou exterior

CARACTERÍSTICAS PRINCIPAIS

• O sistema de controlo de SIEMENS e de OMRON, mantém o desempenho estável
• Sistema de controlo do PLC, relação do tela táctil
• Sistema do servocontrol, função modular, função da superposição
• Duas partes de IGU podem ser feitas e enchido com o gás do argônio em uma vez (opcional)
• Os tamanhos de vidro mínimos & máximos podem ser opcionais
• Automático detecte o baixo-e vidro

• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura de vidro
• Tipo hierárquico sistema da lavagem com a única faca de ar
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador & material de aço inoxidável
• IGU Ultra-longo pode ser comprimido dentro a segunda vez
• A máquina adota a compressão servo do torque
• O prato de pressão com liso ajustável e nenhuma deformação, pode garantir duradouro, tabela da elevada precisão
• Equipado com um mecanismo dianteiro precisamente ajustável da moldura do vidro de originais
• O sistema pode diagnosticar a informação de falha
• A placa de imprensa pode ser aberta à largura de 400mm para a manutenção fácil
• Aplicável para produzir pisou IG, IG triplo e IG dado forma
• Gás automaticamente de enchimento do argônio dentro da placa com vidros de compressão altos, síncronos, para maximizar a taxa de retenção do gás
• Quando se encher deu forma a IG, a parte anterior inflável do tamanho retangular exigiu 450mm (comprimento), 280mm (elevação)
• O gás de enchimento padrão é gás do argônio
•
