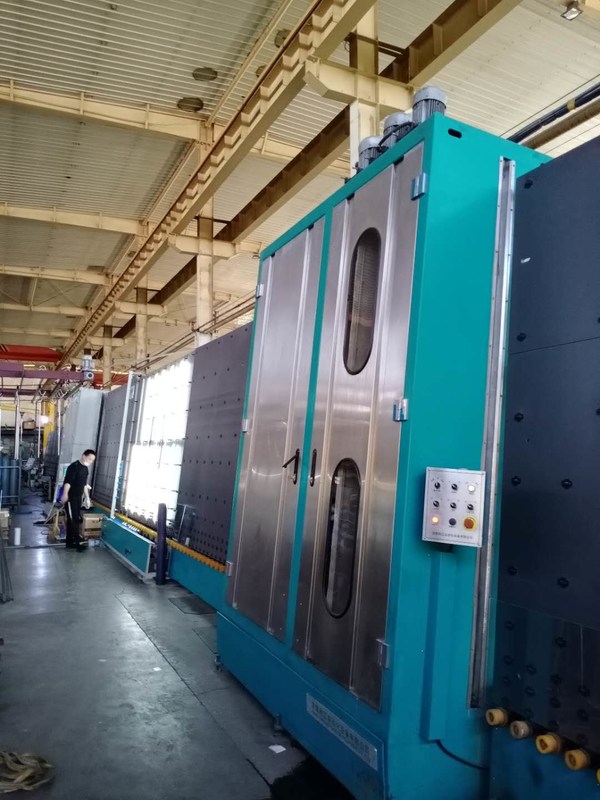

Linha de produção de vidro isolada tamanho enorme da vitrificação dobro 3300 * 7000mm para o vidro de isolamento

Linha de produção de vidro de isolamento tamanho enorme da vitrificação dobro 3300*7000mm para o processamento de vidro de isolamento

Característica principal da linha de processamento de vidro de isolamento da vitrificação dobro

●Sistema de controlo alemão do PLC de Siemens, relação do tela táctil

●Identificação automática de baixo-e vidro revestido

●3 pares de escovas macias podem limpar em linha e baixo-e vidro autônomo

●A máquina de lavar usa o dispositivo material e impermeável dos SS

●Placa ajustável da imprensa para manter em linha reta a superfície pressionada da placa

●Modo de conexão da tomada da aviação

●Tanque de água com controle de temperatura automática e sistema da lavagem da água

●Sistema de aquecimento de ar

●Começo do fã do ar e ajuste automáticos da parada

●Sistema de redução do ruído

●Aplicável à fabricação de IG triplo e de IG dado forma

●Exposição em linha da velocidade de lavagem

●Trabalho intermitente inteligente, economia de energia

Opções da linha de vidro de isolamento de enchimento do gás dobro enorme automático do tamanho

1.Pre-washing

posicionamento 2.Automatically exato para 3 ou 4 etapa lateral IG

o enchimento do gás 3.Automatic pode ajustar o valor do gás e indicar o processamento do enchimento em linha com a concentração de gás alta

1. Que é a linha de IG?

A linha tipo de IG não se enche com o argônio, mas enche-se com o gás do argônio. Há igualmente duas linhas especiais de IG, um ar que flutua a linha de IG e uma linha ultrarrápido de IG (que limpa e que pressiona as duas unidades de IG junto).

A linha de IG é chamada uma linha da vitrificação dobro e inclui uma arruela de vidro, uma instalação do quadro do espaçador, e uma imprensa de vidro. Há tipicamente 2000 * 2500, 2500 * 3500, 2500 * 4000, 2500 * 4500, e 3300 * 7000 linhas de IG.

2. Que nossa empresa faz?

O VIDRO de LIJIANG é um fabricante situado em Jinan, China desde 2012. Nós fabricamos a prova de máquinas pelo mundo inteiro com serviço pós-venda tal como a linha de IG, robô do selo da vitrificação dobro, máquina de dobra do espaçador, máquina de enchimento butílica do secador da extrusora.

3. Como proporcionar o serviço pós-venda?

Há dois coordenadores locais indianos na Índia e os mercados em torno da Índia que pode o servir a tempo.

No sul - o mercado americano, lá é um coordenador que proporciona o serviço.

Para outros mercados, nós temos uma equipe dos coordenadores com 10-20 anos de experiência, que vai às fábricas de clientes estrangeiros, instala máquinas, trabalhadores do trem, e proporcionamos o serviço pós-venda a tempo.

Desde o vírus mundial, nossos coordenadores foram restringidos a muitos países no mundo. É por isso nós oferecemos serviços da instalação e o trabalho de treinamento em linha com Wechat, Whatsapp, e mais. Uma vez que o mundo cabe melhor, nossos coordenadores irã0 verificar outra vez nossas máquinas.

4. Como empacotar a linha de produção?

Um grupo de linha de IG precisa normalmente dois recipientes ao enviar ao país estrangeiro, 2 partes dos recipientes 40HQ.

Detalhes de linha de produção de vidro de isolamento automática:

• A linha de produção de vidro de isolamento vertical tem 7 seções:

seção de 01 transferências;

máquina de lavar 02;

seção de 03 descargas;

04 inspeção e seção da instalação;

seção de 05 transferências;

06 que pressionam e seção de enchimento;

seção de 07 descargas.

• seção de 01 transferências

Mecanismo de revestimento da detecção, detecção automática de baixo-e filme autônomo

• máquina de lavar 02

Característica principal:

• Você pode lavar o baixo-e vidro com as 6 escovas macias do cabelo macio de 0.1mm

• A faca de ar nova usa um perfil de alumínio (faca de ar de Duckville) e o tamanho da tomada de ar é ajustado pelo bico de alumínio do pato do perfil. Isto reduz o número de parafusos do ajuste, impede que cada parafuso afrouxe, e evita a ressonância da faca de ar.

• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura.

• A caixa da operação com a exposição de limpeza da velocidade pode exatamente indicar a velocidade de limpeza (8-10m).

• Controle de temperatura automática do tanque de água, sistema de fonte da água

• Sistema europeu do silenciador

• Material de aço inoxidável

• seção de 03 descargas

• Vidro do armazenamento

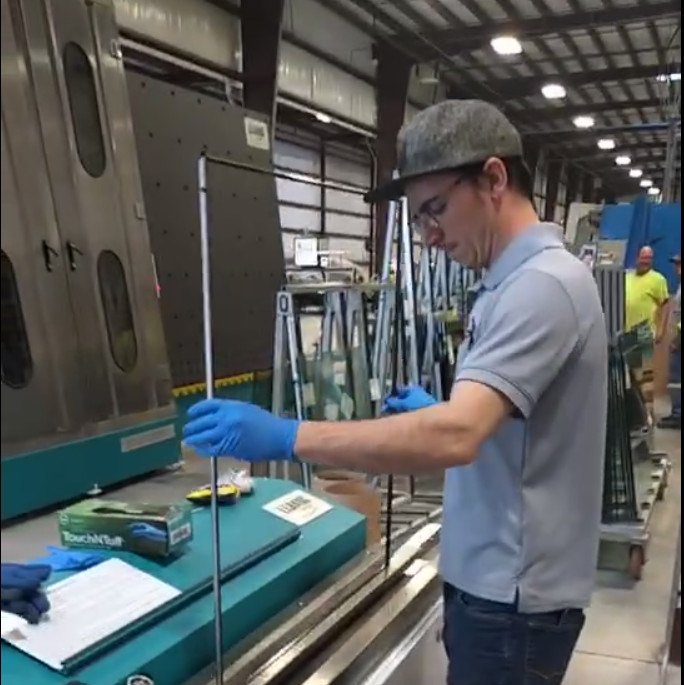

• 04 inspeção e seção da instalação

A estrutura nova desta seção é mudada a uma estrutura de levantamento do feixe inline (feixe dobro). É fácil inspecionar e limpar o vidro.

• seção de 05 transferências

• Medida automática da espessura de vidro. Pode ser usada de acordo com necessidades reais ao trabalhar.

• 06 que pressionam e seção de enchimento

Característica principal:

• o vidro Ultra-longo pode ser comprimido perto duas vezes

• Adota a correia transportadora para transferir o vidro, usam o servo motor para pressionar o vidro

• A placa de pressão pode ser aberta para a manutenção fácil

• Pressionando a placa com estrutura ajustável garantir a vida útil duradouro

• seção de 07 descargas

• Vidro do armazenamento

• Pode ser conectada à máquina selar

Parâmetro da linha de produção de vidro de isolamento automática vertical

Unidade		LJBZ3370
Tensão		380V50Hz3P
Poder total	Quilowatt	54,5
Velocidade de lavagem	m/min	2-10
Velocidade de trabalho máxima	m/min	45
Tamanho de vidro mínimo	milímetro	450*280
Tamanho de vidro de Maxmum	milímetro	3300*7000 3000*3000 (imprensa dobro)
Espessura de vidro lisa	milímetro	3-30
Escovas de lavagem	Partes	6
Espessura máxima do vidro de isolamento	milímetro	80
Consumo total do gás	L/MIN	1500
Altura do rolo do transporte	milímetro	520
Dimensão (L*W*H)	milímetro	47200*3500*4500

Parâmetros elétricos

NOME	ORIGEM	TIPO
PLC	Alemanha	SIEMENS
Dispositivo elétrico de baixa tensão	Alemanha	SIEMENS
Conversor de frequência	Alemanha	SIEMENS
Servo motor para o vidro da etapa	Japão	FUJI
Interruptor fotoelétrico	Alemanha	DOENTE
Micro interruptor	Taiwan	TENDA
Botão e luz indicadora	França	SCHNEIDER
Tela táctil	Taiwan	WEINVIEW
Relé intermediário	Japão	OMRON
Motor da escova	China	QINGHUA
Bomba de água	China	LINGXIAO
Guia	Taiwan	HIWIN
Componentes pneumáticos	Taiwan	AIRTAC

Imagens da linha de produção de vidro de isolamento automática

Produção relacionada de VIDRO de LIJIANG

Máquina butílica automática com equipamento butílico da extrusora do derretimento quente do CE para o processamento de isolamento

Máquina da extrusora de Aotomatic Bulyl com quolity alto

Aplicação

Sistema de controlo do PLC, relação do tela táctil

Ajusta automaticamente a quantidade de colagem de acordo com velocidades diferentes

A largura da barra de alumínio pode automaticamente ser identificada e o esparadrapo nuzzle pode ser ajustado em conformidade.

O sistema hidráulico usa componentes alemães para assegurar-se de que o esparadrapo esteja uniforme e completo

Pré-aquecimento de alta velocidade, melhoria da eficiência do trabalho

Com pré-aquecer a função

A exaustão e as características infláveis melhoram a qualidade de revestimento e reduzem o tempo esparadrapo da fonte

Velocidade de revestimento rápida, até 47m/minuto

Espremendo a pressão: 10-18MPa

Temperatura: 110-140 ℃

Largura de alumínio do espaçador: 6A-27A

Velocidade: 5-47m/minuto

Diâmetro butílico do cilindro: 200mm

Suprimento de ar: 0.4㎡/minuto

Pressão pneumática: > 0.6Mpa

Poder total: 380V, 5.7KW, 50HZ

Dimensões: 2800 * 700 * 900mm

Peso: 650kg

Parâmetros da tecnologia da máquina quente automática da extrusora do derretimento

Pressão do aperto	10-18MPa
Temperatura	110~140℃
Espessura da colagem	0.3-0.5mm
Largura da colagem	3.5mm
Largura de alumínio do espaçador	5.5-26.5mm
Velocidade	0-47m/min
Diâmetro do cilindro butílico	200mm
Suprimento de ar	³ /min de 0.4m
Pressão de ar	≥0.6MPa
Poder total	380V, 5.7KW, 50HZ
Dimensão	2800×700×900mm (L×W×H)
peso	750kg

Detalhes do equipamento de máquina de vidro de isolamento da extrusora butílica automática

Peças de Alemanha Siemens

A máquina butílica da extrusora adota PLC de Siemens do tipo do alemão, desempenho estável.

Tela táctil de KINCO

Operação da tela do toubh do uso, experimentação simples, relação clara, operação simples, tela táctil esperto, programação Updated.

Alemanha TEM a válvula

A máquina butílica de alta velocidade da extrusora adota a válvula do Harvey de Alemanha, um desempenho mais estável.

Sistema de alarme

Adote automaticamente o sistema de alarme, lembrando adicionando o butilo.

Cilindro da colagem

O cilindro de borracha para adotar levanta a estrutura, que é conveniente para o butilo em mudança.

Cilindro de Alemanha Maximator

O sistema de carregamento super adota pneumático famoso e o cilindro hidráulico, controla a pressão do óleo da tomada fortemente.

Ajuste o putput da colagem automaticamente de acordo com a mudança da velocidade

O ajuste de altura do feixe é conveniente, eficaz resolver o provlem da linha branca

O outro produto do VIDRO de LIJIANG

Máquina de dobra do espaçador com barras de alumínio e as barras mornas

Aplicação

A máquina de dobra automática do espaçador com barra de alumínio e barra do sem-fim pode fazer vários quadros de alumínio poligonais convexos com um de alumínio. A máquina de dobra automática do espaçador com barra de alumínio e barra do sem-fim pode fazer vários quadros de alumínio poligonais convexos com um de alumínio. As máquinas de dobra podem ser usadas para dobrar as hastes de alumínio, as hastes de aço inoxidável, as barras do sem-fim, o thermex, etc. A máquina de dobra igualmente inclui cabos da cópia, etiquetas da cópia, furos de broca, USB, mãos da máquina para apoiar grandes quadros.

Detalhes do equipamento

• Adote o sistema de controlo do PLC de Siemens, relação do tela táctil
• Sistema do servocontrol do CNC de Japão FUJI

• Quatro unidades de armazenamento do tamanho do espaçador
• Os espaçadores de alumínio estão disponíveis em tamanhos diferentes e em tamanhos

• Cortado automaticamente e para alimentar os espaçadores de alumínio
• A curvatura deu forma a quadros do espaçador continuamente
• Evite automaticamente o canto de conexão ao dobrar-se e ao cortar

• O dispositivo especial da mão da máquina é usado para dobrar o quadro grande do espaçador

• Os conectores resistentes são conveniência e segurança para a instalação e a eliminação de erros

• Válvula magnética de Taiwan Airtac; Sistema de controlo alemão do PLC de Siemens; Sistema do servocontrol de Japão Fuji.

• As peças sobresselentes de toda a máquina têm códigos de identificação.

• Efeito de dobra preciso, erro de canto menos de 0.1mm.

Tecnologia de condução

• Espaçador que imprime a função do código (opcional)

• Furo automático do enchimento do gás da broca (opcional)

• Imprimindo a função da etiqueta da etiqueta (opcional)

• A função de entrada de USB, leu prima o arquivo diretamente etc. do formato (opcional)

• Conecte ao sistema do ERP (opcional)

• Podem dobrar o espaçador de alumínio, Technoform, Alupro, Thermix, o espaçador (Swisspacer) e de aço inoxidável mornos (opcional) e assim por diante.

• Nós temos o sistema macio especial que poderia evitar o 120mm para reduzir o desperdício. Por exemplo, se o comprimento do reforço é 60mm, quando o programa calcular o ângulo direito, há um reforço. Quando você começa dobrar o quadro retangular, você precisa em primeiro lugar o transporte 120mm, a seguir corta 120mm, e etapa no pedal para dobrar então o quadro, assim que você desperdiçará o 120mm.

Dados técnicos

Tamanho de Max.bending	2000mm*2000mm (2500mm*2500mm)
Tamanho de Min.bending	250mm*200mm
Largura de alumínio do espaçador	5.5-27mm
Erro dimensional	±0.5mm
Erro do ângulo	±1º
Velocidade de processamento	≤26s
Suprimento de ar	≥0.65MPa
Poder total	AC220/380V 50Hz 2.5KW
Dimensão	10500mm*2200mm*2600mm

Parâmetros elétricos

NOME	TIPO	NOME	TIPO
PLC	SIEMENS ALEMÃO	Objetiva tripla	Taiwan AIRTAC
Instrumento elétrico da baixa tensão	SIEMENS ALEMÃO	Cilindro	Taiwan AIRTAC
Servo motor	JAPÃO FUJI	Válvula de solenoide	Taiwan AIRTAC
Motorista servo	JAPÃO FUJI	Poder do interruptor	Taiwan TENDE
Relé	JAPÃO OMRON	TELA TÁCTIL	Taiwan WEINVIEW
Sensor	COREIA AUTONICS	GUIA	Taiwan TBI

Lavagem de vidro lisa do setor automóvel vertical e máquina de limpeza

1. Vista geral da auto máquina de vidro vertical da lavagem e de secagem
As arruelas de vidro lisas da indústria automóvel são usadas para que a limpeza de vidro processe a vitrificação dobro. A arruela vertical automática e a arruela podem executar as seguintes funções: pré-limpeza, limpeza e secagem do vidro liso e baixo-e. Na produção. As arruelas de vidro têm as vantagens da pegada pequena, da eficiência elevada, do elevado desempenho e da manutenção conveniente.

2.Advantage da máquina washiing de vidro• Você pode lavar o baixo-e vidro com 3 pares de escovas macias do cabelo macio de 0.1mm
• Pré-limpeza (opcional)
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura.
• A faca de ar nova usa um perfil de alumínio (faca de ar de Duckville) e o tamanho da tomada de ar é ajustado pelo bico de alumínio do pato do perfil. Isto reduz o número de parafusos do ajuste, impede que cada parafuso afrouxe, e evita a ressonância da faca de ar.
• Sistema europeu do silenciador
• A caixa da operação com exposição de limpeza da velocidade pode exatamente indicar a velocidade de limpeza (8-10m). • Controle de temperatura automática do tanque de água, sistema de fonte da água
• Material de aço inoxidável
3. características principais da máquina de lavar de vidro vertical

• A máquina de limpeza vertical automática adota o sistema de controlo de Siemens, que pode livremente ajustar a velocidade de limpeza da máquina de limpeza.

•

• A máquina de lavar automática vertical pode lavar em linha e o baixo-e vidro autônomo, reconhece automaticamente o baixo-e filme
•
• Máquina de lavar automática vertical usando 6 partes de escovas macias

•

• A seção da pré-limpeza adota o regulamento stepless da velocidade da conversão de frequência, e o vidro pode correr lisamente na velocidade direita.
• O controle de temperatura automática do tanque de água, a limpeza do sistema do reabastecimento de água e os tanques de água são feitos de materiais de aço inoxidável e resistentes à corrosão, e os rolos de transferência são os rolos de borracha resistentes ácidos e do alcaloide, que são ajustados automaticamente de acordo com a espessura de vidro.

• 304 materiais de aço inoxidável
• Máquina de lavar vertical automática usando métodos de trabalho de poupança de energia intermitentes inteligentes
• Máquina de lavar vertical automática para adotar o sistema europeu do silenciador
• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura
• A máquina de lavar vertical automática adota o fã variável da frequência, energia eficiente, bom efeito de limpeza
• Tipo hierárquico sistema da lavagem

4. Parâmetros da tecnologia da limpeza de vidro vertical e da máquina de secagem

Fonte de alimentação	Tensão (V)	380
	Frequência (hertz)	50
Poder principal	quilowatt	≈35
Velocidade de lavagem	m/min	1~7
Alta velocidade máxima	m/min	10
Tamanho de vidro mínimo	milímetro	450×280
Tamanho de vidro máximo	milímetro	2500×4000
Espessura de vidro	milímetro	3~15
Altura do rolo	milímetro	500±20
Peso total	quilograma	≈3500

5. Detalhe de máquina de lavar de AutomaticGlass

Introdução de VIDRO de LIJIANG

Linha automática máquina de 2230 IG de processamento de vidro da vitrificação dobro

APLICAÇÃO

A linha de processamento de vidro da vitrificação dobro (com enchimento do gás) consiste em quatro seções, seções de transferência, seções da lavagem, seções da inspeção e seções de pressão (totalmente 7 porções). Usa tecnologia avançada para fazer automaticamente de alta qualidade e variedade DGU, como o vidro dobro, o vidro triplo, o baixo-e vidro, o vidro dado forma e o vidro pisado. Que is mais, uma linha nova de IG que possa encher duas partes de vidro dobro ao mesmo tempo.

Modelo	Tamanho mínimo	Tamanho máximo	Baixo-e vidro	Vidro da etapa	Vidro triplo	Gás de enchimento (g)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√

O baixo-e vidro/vidro de vidro/triplo da etapa/funções dadas forma do gás do vidro/enchimento é opcional. E o tamanho da linha de LJBZ2535G IG com gás de enchimento pode encher o gás no vidro máximo de 2500*3200mm, não 2500*3500mm.

Dados do parâmetro

1. Nome da produção: Linha de processamento de vidro de isolamento com painel da imprensa e gás de enchimento

2. Modelo: LJBZ2535G

3. Lugar da origem: JINAN, CHINA

4. Espessura de vidro: 3 - 15mm

5. Espessura de vidro de isolamento: 60mm

6. Velocidade de lavagem de vidro: 2 - 10m/min

7. Velocidade de vidro do transporte: 48m/min

8. Escovas de lavagem: 3 pares de escovas macias

9. Materiais da máquina de lavar: De aço inoxidável

10. Função: Fazendo o vidro de DGU/Step dê forma ao gás de enchimento de vidro triplo de vidro do argônio

11. Tamanho de vidro máximo: 2500*3500mm

12. Tamanho de vidro máximo para o gás de enchimento: 2500*3200mm

13. Garantia: 12 meses

14. Cor: Azul (branco brilhante), muitas cores podem ser customerized

15. Comprimento: 23.5m

16. Sentido: Direita para a esquerda

17. Vidro dado forma: Um lado deve ser reto

18. Tamanho de vidro mínimo: 450*280mm

19. Altura (rolos a moer): 520mm

20. Vidro da etapa: O vidro pequeno é interno ou exterior

CARACTERÍSTICAS PRINCIPAIS

• O sistema de controlo de SIEMENS e de OMRON, mantém o desempenho estável
• Sistema de controlo do PLC, relação do tela táctil
• Sistema do servocontrol, função modular, função da superposição
• Duas partes de IGU podem ser feitas e enchido com o gás do argônio em uma vez (opcional)
• Os tamanhos de vidro mínimos & máximos podem ser opcionais
• Automático detecte o baixo-e vidro

• A faca de ar pode automaticamente ajustar a largura da faca de ar de acordo com a espessura de vidro
• Tipo hierárquico sistema da lavagem com a única faca de ar
• Controle de temperatura automática do tanque de água, sistema do reabastecimento de água
• Sistema europeu do silenciador & material de aço inoxidável
• IGU Ultra-longo pode ser comprimido dentro a segunda vez
• A máquina adota a compressão servo do torque
• O prato de pressão com liso ajustável e nenhuma deformação, pode garantir duradouro, tabela da elevada precisão
• Equipado com um mecanismo dianteiro precisamente ajustável da moldura do vidro de originais
• O sistema pode diagnosticar a informação de falha
• A placa de imprensa pode ser aberta à largura de 400mm para a manutenção fácil
• Aplicável para produzir pisou IG, IG triplo e IG dado forma
• Gás automaticamente de enchimento do argônio dentro da placa com vidros de compressão altos, síncronos, para maximizar a taxa de retenção do gás
• Quando se encher deu forma a IG, a parte anterior inflável do tamanho retangular exigiu 450mm (comprimento), 280mm (elevação)
• O gás de enchimento padrão é gás do argônio
•
