Detalhes do produto:
|
Certificação: | CE | Nome: | Máquina de processamento de vidro de isolamento do tamanho enorme automático |
---|---|---|---|
Tensão: | 380V 50Hz 3P | Circunstância: | NOVA Máquina |
Garantia: | 1 ano | Tamanho de vidro mínimo: | 280*400 |
Espessura IG: | 60mm | Tamanho de vidro máximo: | 2500*3500 |
Escovas de lavagem: | 6 partes | Espessura de vidro lisa: | 3-15 mm |
Realçar: | Linha de produção enorme da vitrificação dobro do tamanho,Equipamento de vidro de isolamento do tamanho enorme,linha de produção da vitrificação dobro de 60mm |

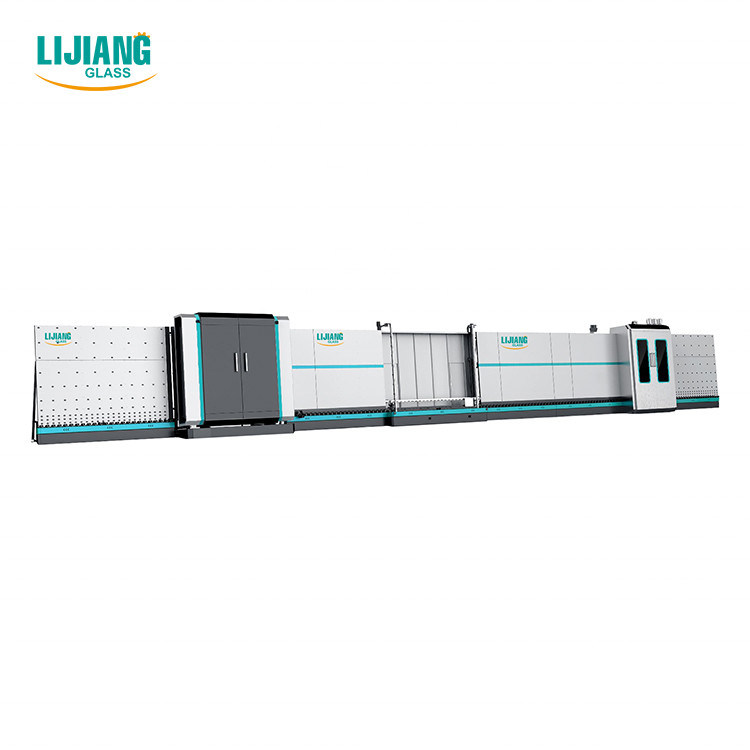

Linha de produção de vidro de isolamento enorme da vitrificação de dobro do tamanho para a janela e as portas

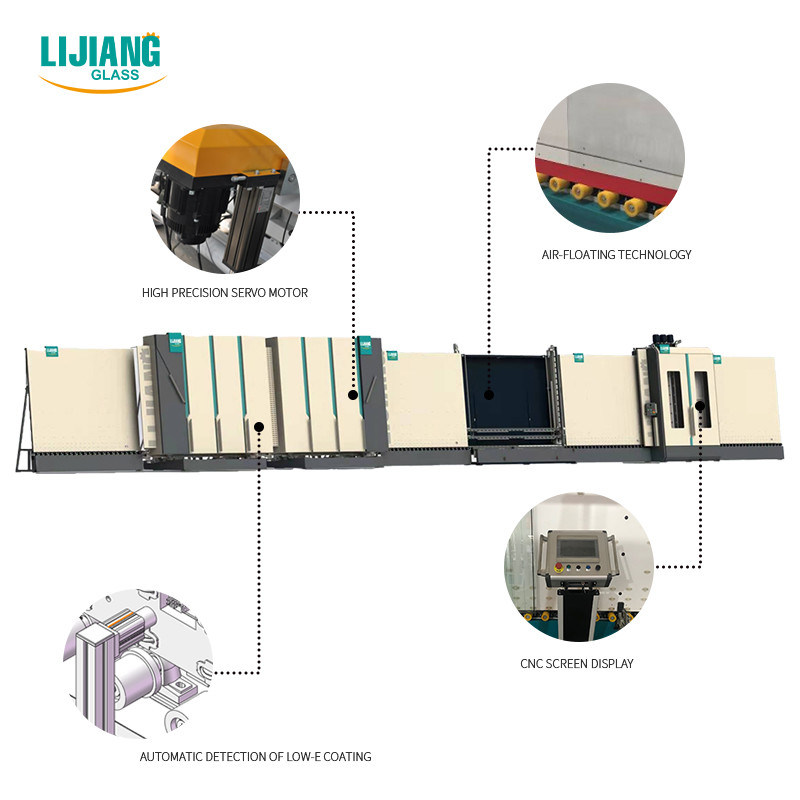

Característica principal da linha de produção de vidro de isolamento dobro do tamanho enorme com enchimento automático do gás
1, parte de carregamento
Para evitar o baixo-e vidro pôs o lado inverso e deixou marcas ou risco da roda baixo-e revestimento que nós usamos a inspeção do revestimento - filme do metal condutor (a outra empresa usam a detecção fotoelétrica, dura reconhecer para um revestimento transparente mais alto do filme)
(Coluna do nylon e do poliuretano + do metal
2, lavagem e parte de secagem
* três escovas macias dos pares podem lavar o baixo-e vidro e o vidro normal, o diâmetro é menos de 0.1mm.
* os materiais são de aço inoxidável.
* a faca do vento é projeto do flutuador, mantém sempre o direito e a distância apropriada 3mm entre a superfície e a faca de vidro do vento (mesma como a estrutura de LISEC (observação: 3mm está a uma melhor distância de secagem)
Há um dispositivo comum universal. Quando a espessura de vidro foi mudada, a faca de ar pode mover-se para a frente e para trás ajustar a distância, de modo que a distância relativa entre a faca do vento e o vidro seja constante, para evitar o dano ao filme de vidro devido à mudança da espessura de vidro.
* toda a aperto-roda da parte dianteira e do verso é ativamente para mover-se e transportar. Nenhum mater o tamanho de vidro é pequeno/grosso/fino grandes (8mm), ele garante toda a passagem de vidro completamente lisamente. (Mesmos como LISEC)
3, detectando a parte
4, peça do conjunto
A estrutura de levantamento do feixe incorporado (feixes dobro) conveniente para detecta e limpa o vidro
5, enchimento do gás e peça da pressão
1, 测厚 da medida da espessura: o cilindro conduz a régua eletrônica para medir a espessura de vidro e a largura de alumínio do quadro, para fornecer parâmetros para a inflação e a pressão servo
2, mover-se síncrono do feixe da correia: o feixe síncrono da correia mover-se-á de acordo com a espessura de vidro e a largura de alumínio do quadro para assegurar-se de que o furo da inflação esteja entre o primeiro e segundo quadro de alumínio de vidro para inflar a diferença (o valor vem do pushrod da C.C. e da régua eletrônica)
3, entraram a concentração de gás do argônio no tela táctil de acordo com o cliente exigido
4, função da exposição: o tela táctil indicará o processamento de enchimento do gás inteiro do argônio, você conhecerá muito claro quanto já gás do argônio arquivou para dentro
E, INTOXICA o enchimento da parte inferior
(Tipo velho)
A parte de pressão era partilha em 4 porções (por 800mm), quando a passagem pequena do vidro do tamanho (menos de 800mm) através da seção do enchimento da pressão e do gás, somente trabalho de uma parte.
Se mais de 800mm com exceção de menos de 1600mm, ele duas porções trabalham, não precisam o trabalho de enchimento inteiro da seção da imprensa e do gás. pode salvar o vidro do argônio.
F, maneira lateral do selo está seguindo a selagem (o novo tipo)
(o lado da máquina manda um sensor do oxigênio com 7-8 detectar pontos.
Peças de pressão ajustáveis de G
1, tem lá o esforço após a solda no quadro de pressão, problemas tão em baixo de forma é inegável após ter usado alguma hora (a máquina não pode pressionar DGU corretamente, uniformemente e firmemente)
Para esta edição inegável desigual, está aqui nossa solução
2, pressão do parafuso movimentador
Transportes des apoio aéreo de H (função opcional)
Garanta o interior de DGU limpo sem marcas das rodas
Após o lavagem e antes a pressão são todos des apoio aéreo
Componentes da eletricidade de I
Nós estamos usando o yaskava de Alemanha simens/japão
Lista de componentes principais
Componentes | Tipo | Observação |
Servo motor | Alemanha Simens | Para o vidro pisado |
Motorista servo | Alemanha Simens | Para o vidro pisado |
Servo motor | Alemanha Simens | Para transferência |
Servo motor | Alemanha Simens | Para a imprensa |
PLC | Alemanha Simens | |
Componente da baixa tensão | Alemanha Simens | |
Conversor de frequência | Alemanha Simens | |
Fonte de alimentação de comutação | Taiwan MW | |
Interruptor Optoelectronic | Coreia Autonics | |
Componente pneumático | Taiwan Airtac | |
Componente pneumático | Taiwan Airtac | |
Tela táctil | Taiwan Wenview | |
Interruptor do curso | Taiwan (TENDA) | |
Relé | Japão Omron | |
Botão e luz indicadora | Schneider francês |
Dados técnicos
Tamanho de 2000*2500 Max.glass
|
Vidro normal |
2000*2500mm (二次压合 de 2000*3000mm)
|
Vidro com gás do argônio | 2000*2500mm | |
Tamanho 2500*3500 de vidro máximo | Vidro normal | 2500*3500mm (二次压合 de 2000*4000mm) |
Vidro com gás do argônio | 2500*3200mm | |
Tamanho de Min.glass | 280*450mm | |
Espessura de vidro | 3-15mm | |
Espessura de vidro de isolamento | 50mm (especial feito para a observação especial da necessidade de 60mm) | |
Velocidade de lavagem de vidro | inverno 6-7m/min do verão 8-10m/min | |
Velocidade de vidro do transporte: | 45m/min | |
Escovas de lavagem | 3 pares | |
Fonte de água: | Consumo de água: condutibilidade 0.5t/h: ≤50μs/cm6-7 | |
Suprimento de ar | Fluxo: 0.8m/min | |
Pressão de ar | ≥0.8MPa | |
Poder total | 3P 380V 50HZ 34KW | |
Dimensão | 23500 *3500*3700mm |
Máquina de dobra de alumínio do espaçador
l quadro do espaçador de 1*1m era a curvatura w 20s.
O erro do ângulo do quadro do espaçador está dentro do withib 10 um, 1mm=100 um
Erro de tamanho 1mm
Dado forma
l pode dobrar o espaçador de alumínio /technoform /Alupro /thermix/
l espaçador conecta automaticamente e corte.
l máquina parar automaticamente quando o uso do espaçador acima.
l dobra contínua do apoio, para evitar automaticamente a conexão do espaçador ao dobrar-se e ao cortar
l conecta automaticamente o espaçador - conector
l função de controle remoto
l função de entrada de USB, pode ler para primar diretamente dados
l peças sobresselentes de toda a máquina tem o código de identificação, conveniente para o serviço da após-venda
l conectores, conveniência e segurança resistentes para a instalação e a eliminação de erros
l uso magnético Taiwan Airtac da válvula
l sistema de controlo alemão do plc de Siemens
l sistema do servocontrol de Japão Fuji
l 12 unidades do espaçador do armazenamento (opção)
l Swisspacer//Allmetal de aço inoxidável /option de aço inoxidável)
(O espaçador de aço inoxidável e morno da borda não pode existir ao mesmo tempo)
l furo de broca para o enchimento do gás (opção)
l impressão do Inkjet do espaçador, vária cor está disponível para o logotipo da empresa ou a data de produção (a opção)
l impressão de Laber (opção)
l código da dois-dimensão da varredura do varredor, código de barras (opção)
l roda de pressão separada para o quadro do arco, mais exata do que a ferramenta de dobra
Especialmente para o quadro do hexágono e do octógono (opcional)
l ERP (opcional)
Observação: Ferramenta de dobra
o quadro do retângulo do *For lá tem três que o tamanho (6A/9A/12A) era elogioso
A outra necessidade do tamanho para pagar o tamanho 42$/per extra
* para o quadro do círculo, do hexágono e do octógono, tamanho 300$/per
Parâmetro técnico principal
Tamanho de Max.bending | 2000*2000mm |
Tamanho de Min.bending | 250*200mm |
Largura de alumínio do espaçador | 6-27A |
Raio do arco | 60°-150° |
6A-16A | |
Erro dimensional: | ≤±0.5mm |
Erro do ângulo | ≤±1º |
espaçador de alumínio de 1m*1m | 17s |
Suprimento de ar | ≥0.65MPa |
Poder total | AC220/380V 50Hz 2.5KW |
Dimensão | 10500mm*2200mm*2600mm |
Componentes principais de máquina de dobra do espaçador
NOME | TIPO |
PLC | SIEMENS ALEMÃO |
Instrumento elétrico da baixa tensão | SIEMENS ALEMÃO |
Servo motor | SIEMENS ALEMÃO |
Motorista servo | SIEMENS ALEMÃO |
Relé | JAPÃO OMRON |
Robô de vidro de isolamento vertical da selagem de LJTJ
Característica principal
