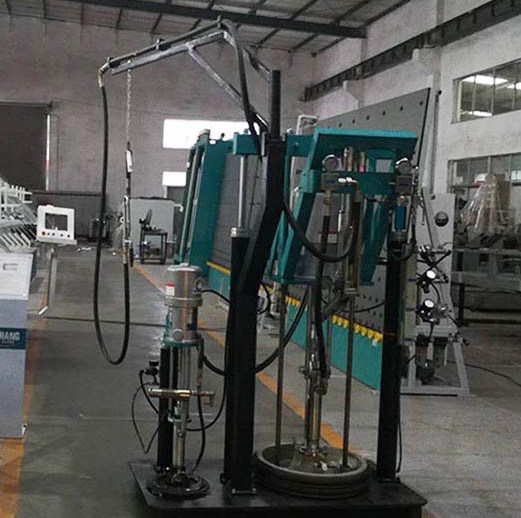

O aplicador da colagem do dois-componente é composto as bombas da colagem de A e de B, sistema pneumático, mecanismo de levantamento, quadro, etc. Agora nós poderíamos introduzimos aquelas partes dos vedadores que selam a máquina como segue:
1. Bomba da colagem:
(1) a bomba da colagem de A é ajustada para cada um dos componentes A e B, que são conduzidos por seus motores de ar respectivos para fazer um movimento reciprocando para sugar dentro e eliminar a colagem. A colagem bombeia A e B é fixado junto com a placa da colagem da pressão, e conectado então com o quadro para formar seus sistemas.
(2) a relação de componentes de A e de B é ajustada por uma alavanca proporcional: ajuste interno, diminuições da saída da colagem de B, ajuste externo, aumentos da saída da colagem de B. Ajustando a alavanca proporcional para controlar a quantidade da colagem B, para controlar a relação da colagem de A e de B.
saída da colagem (de 3): controlado pelo processador da fonte de ar, o ajuste anti-horário, os aumentos da saída da colagem, e ajusta no sentido horário a saída da colagem para diminuir. (Refere aqui a quantidade total de colagem) a bomba da colagem ajusta a relação da quantidade da colagem de A e de B através de uma alavanca proporcional, que tenha as características da operação flexível, do desempenho estável, e da grande escala de ajuste.
2. Mecanismo de levantamento: As bombas de borracha do componente de A e de B são equipadas respectivamente com um grupo do mecanismo de levantamento pneumático, que é composto de dois cilindros paralelamente, e os corpos de bomba respectivos são conectados fixamente por um feixe. Uma das finalidades é aplicar a força dos dois cilindros à superfície de borracha através do prato de pressão, e a pressão é ajustada pelo fornecedor da válvula de regulamento da pressão, ajustado geralmente aproximadamente a 0.3MPa; em segundo, quando o tambor de borracha precisa de ser substituído, o cilindro pode levantar o prato de pressão. Deixe a cubeta plástica de modo que possa ser substituída com um novo.
PARÂMETRO
| Pressão de ar de trabalho | ≥ 0.6MPa |
| Pressão de espalhamento do vedador | 15-20MPa |
| Volume do vedador | 4L/min |
| Diâmetro do vedador de A/B | 0mm/280mm |
| Taxa misturada | 6:1-14:1 |
| Suprimento de ar | Fluxo 0.8m3 /min |
| Pressão de ar | ≥ 0.8MPa |
| Dimensão total | 1700*1260*1900mm |
| Peso | 650kg |
