Linha de produção de vidro de isolamento vertical LJBZ2535

Principais características:

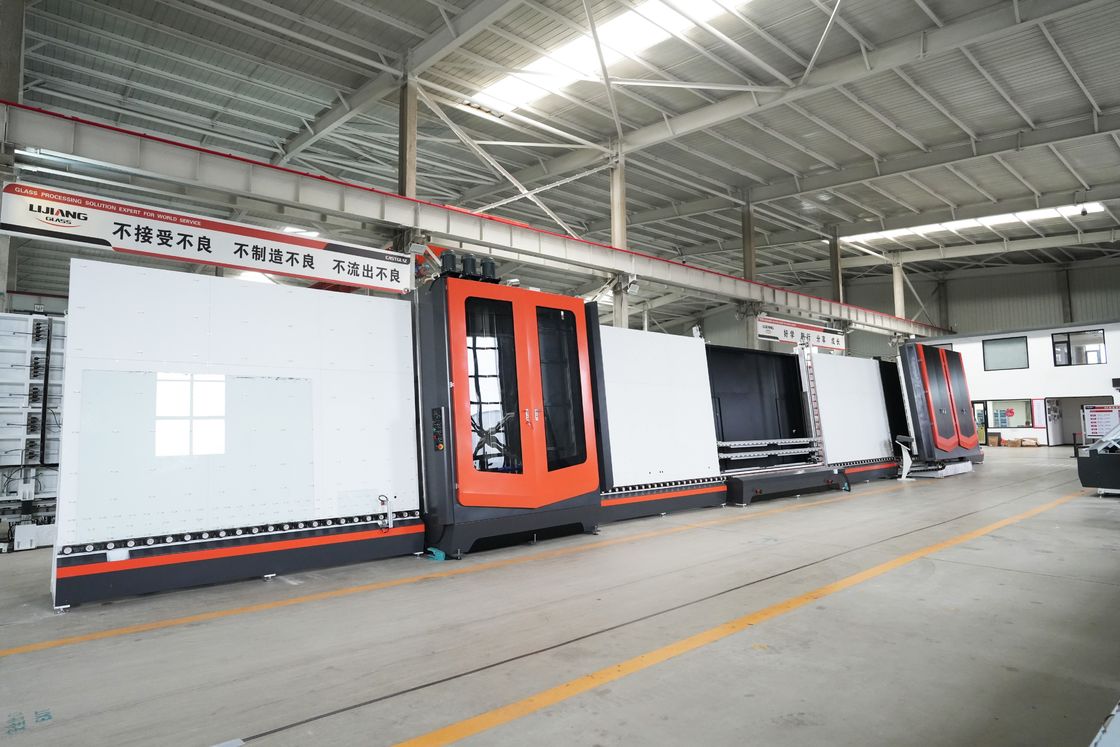

A Linha de Produção de Vidro Isolante possui 7 seções:

01 seção de carregamento;

02 seção de lavagem e secagem;

03 seções transportadoras;

04 seção de inspeção e montagem;

05 trecho de transferência;

06 seção de prensagem e enchimento;

07 seção de descarga.

01 Seção de carregamento da linha de processamento de vidro isolante

1, detecção de filme de revestimento Low-e

Adotamos a detecção do tipo de contato de ponto de vidro Low-E. Se a superfície do filme de vidro Low-E for colocada invertida, ele irá alarmar automaticamente, não arranhará o filme Low-E e a taxa de reconhecimento será alta. Resolva efetivamente o problema do reconhecimento LOW-E de alta transparência.

2, Método das rodas transportadoras

O rolamento de transferência inferior é uma placa de aço de 8 mm. A placa de aço é fresada e os rolamentos são fixados. A altura dos rolamentos pode ser ajustada para evitar a transmissão de transmissão instável durante a transmissão de vidros pequenos, o que faz com que o vidro bata. Aumentou a capacidade de carga do vidro.

A maior parte do método do outro fabricante é cavar dois buracos no meio do tubo quadrado e, em seguida, usar um eixo e colocar uma roda transportadora. Este método não consegue ajustar o plano das rodas do transportador e a carga é fraca.

02Wcinzamáquinaseção de limpeza e secagem

Lavagem de vidrosmáquinaine:

1,Silenciar o algodão, reduzir o ruído;

2, o corpo do gabinete de limpeza é feito de alta qualidadeplaca de aço inoxidável 304, que é forte e durável.

3,1pares de pincéis macioscom diâmetro de0,12milímetrosfio de escova,2pares de pincéis macioscom diâmetro de0,15milímetrosfio de escova.

4, commedição automática de espessura de vidrodispositivo, não há necessidade de definir a espessura do vidro separadamente e ele é limpo automaticamente, o que cientificamente evita o incômodo ajuste manual quando a espessura do vidro é superior a 8 mm. A espessura máxima pode ser limpa até 30 mm.

5,Orolamento da escova e assento do rolamentosão uma parte importante da seção de limpeza, a velocidade de rotação do rolamento é maior, por isso é fácil de danificar, por isso nossa empresa usa rolamentos axiais, que são mais duráveis ​​e estáveis ​​do que outros materiais de borracha e plástico.

6,Tanque de águacontrole automático de temperatura, sistema de reabastecimento de água

7, a caixa de operação comexibição de velocidade de lavagem, pode exibir com precisão a velocidade de lavagem (8-10m)

Seção de secagem:

1,Saída do soprador de ar-Mantém sempre a distância correta e adequada de 3 mm entre a superfície do vidro e a saída do soprador de ar.

A saída do soprador de ar ajusta automaticamente a distância de abertura e fechamento de acordo com as diferentes espessuras do vidro. Existe um dispositivo de junta universal. Quando a espessura do vidro é alterada, a saída do soprador de ar pode se mover para frente e para trás para ajustar a distância, de modo que a distância relativa entre a saída do soprador de ar e o vidro seja constante, de modo a evitar danos ao filme de vidro devido à mudança da espessura do vidro

2, o transportador étransportado com a roda inferior, sem impressão de rodas no vidro foi causada pela compressão do transportador, estável e confiável, baixa taxa de falhas

3, o soprador é controlado peloválvula borboletapara garantir que a impressão da saída do soprador de ar não apareça durante o processo de limpeza do vidro.

4, o soprador pode alcançarfunção start-stop automáticapara reduzir o consumo de energia.

5, Ventilador de ventodispositivo de aquecimentopara garantir a velocidade de limpeza em baixa temperatura.

6, equipado comdispositivo de isolamento de névoa de águapara evitar a poluição secundária ao vidro.

03 Seção de transporte e armazenamento da linha de processamento de vidro isolante

1,A estrutura do transportador flutuante a ar(função opcional)é utilizado para evitar deixar vestígios na superfície do vidro após sair da seção de secagem, poluir o vidro e melhorar a qualidade do dgu (entre a lavagem e a prensagem). Quando a altura do vidro é inferior a 1200 mm, apenas o flutuador de ar na parte inferior é usado para flutuar, quando a altura do vidro é superior a 1200 mm, duas fileiras de flutuador de ar flutuam ao mesmo tempo

2, a seção do transportador é definida commotores duplos, quando o vidro inferior a 1000 mm pode ser armazenado em duas peças ao mesmo tempo para melhorar a eficiência de toda a linha

3, . O rolamento inferior do transportador é fixado à placa de aço e oa altura do rolamento pode ser ajustadapara evitar a instabilidade do transportador no processo de transporte de vidro pequeno, resultando em batimento do vidro.

04 Seção de inspeção e montagem da linha de processamento de vidro isolante

1, usando oajuste de exibição digitaldesign da estrutura, a precisão de posicionamento da estrutura de alumínio é alta e a profundidade da cola é precisa.

2,O trilho guia duplo em liga de alumínioé leve e plano e pode ser ajustado automaticamente para cima e para baixo de acordo com a altura do vidro para evitar que o vidro grande afunde internamente

3, seção inteira usadaocoforaprojeto, adicionando uma porta traseira de manutenção para limpar e limpar as manchas na parte traseira do vidro que é difícil de limpar

05 Transportador e seção de medição de espessura da linha de processamento de vidro isolante

A medição automática da espessura do vidro e da largura do espaçador fornece dados para prensagem de dgu e enchimento de gás argônio

06 Seção de prensagem (e enchimento de gás argônio) da linha de processamento de vidro isolante

1, Pressionando

UMajustarcapazPressionando

Há tensão após a soldagem na estrutura de prensagem do ferro, portanto, problemas fora de forma são inevitáveis ​​​​após o uso de 3 a 4 vezes (a seção de prensagem não pode pressionar o DGU de maneira adequada e uniforme). Para este problema, em primeiro lugar todos nós fazemos o tratamento de envelhecimento, remoção de tensão por dispositivo de falha por vibração. Em seguida, projetamos centenas de pontos ajustáveis ​​na tabela; se houver algum problema fora de forma, podemos ajustar facilmente a qualquer momento.

Pressão do parafuso de avanço (correia síncrona do servo motor)

A máquina de prensagem se ajusta automaticamente para garantir vidro de prensagem de altíssima precisão, de acordo com a espessura do vidro e a largura do espaçador de alumínio.

O enchimento e a prensagem do gás argônio são rápidos e concluídos ao mesmo tempo

2, argônio gaé fieuling

Método de enchimento com gás argônio

A posição do furo do gás argônio da viga de enchimento é posicionada automaticamente de acordo com a espessura do vidro e a largura do espaçador de alumínio, garantindo que o furo do gás argônio esteja sempreno meio das primeiras esquadrias de vidro e alumínio.Para amplo espaçador de janelas e portas residenciais e vidro triplo, nossas vantagens são óbvias. O gás argônio encheu muito rápido e ainda economiza fonte de gás.

Para a vedação inferior do método de enchimento de gás argônio inferior,A correia síncronaé melhor que a roda transportadora

Hápartiçãoccontrole do feixe de enchimento de gás argônio, ao fazer os diferentes tamanhos de vidro, ele detectará automaticamente o comprimento do vidro e ativará o comprimento correspondente do orifício do gás argônio, economizando a fonte de gás

O equipamento não possui apenas umválvula de enchimento, mas também uma válvula de bombeamento. De acordo com a altura do vidro, a altura correspondente da válvula de bombeamento é selecionada automaticamente e a seguir extrai o gás na DGU. Através do sensor de entrada, a concentração preenchida com argônio de vidro é detectada instantaneamente e o volume de argônio é controlado com precisão e eficiência.

Tela sensível ao toque para preenchimento de gás argônio

Função de exibição: a tela sensível ao toque exibirá todo o processamento de enchimento de gás argônio, você saberá muito claramente quanto gás argônio já está preenchido dentro

.

A concentração de enchimento pode ser definida de acordo com os requisitos do cliente, existem três modos: modo de tempo, cálculo automático do modo de volume, detecção automática do tipo de modo de conteúdo de argônio.

O enchimento será interrompido automaticamente quando estiver de acordo com suas necessidades. As concentrações de gás são superiores a 90%

Parâmetros técnicos: tempo de enchimento de gás argônio: 3-5 segundos (1 * 1m) espessura do vidro isolante: 12-60 mm; 12-80 mm e 12-100 mm (opcional personalizado)

Exibição direta do processo de inflação /acima de 90% /Encher com ar a parada automática completa

Controle de segmento de controle eletrônico

É propício para a solução de problemas do equipamento

As três partes podem ser controladas separadamente

É benéfico adicionar novas funções (TPS, 4 SG, super barra espaçadora, etc.)

Sistema de controle alemão Siemens, desempenho estável, forte escalabilidade.
